怎么钣金？

钣金加工，本质上是一种将薄金属板塑造成所需形状的综合冷加工工艺。它和折弯系数、公差等概念是紧密一体的，可以把它看作将这些理论“系数”应用于实践的具体流程。

下面是它的基本加工流程，以及每个环节的要点：

钣金加工的基本流程

一个钣金零件的诞生，通常需要经过以下主要步骤：

设计出图 (Design & Drafting)：一切从图纸开始。设计师根据产品功能需求，绘制出钣金件的零件图，这是后续所有加工的蓝图。

展开与放样 (Unfolding & Layout)：将3D立体图纸“展开”成2D平面图，这一步运用折弯系数、K因子等知识，精确计算出下料尺寸，是保证精度的关键。

下料 (Cutting/Blanking)：将板材切割成所需形状和尺寸。

成型 (Forming)：将平板“折弯”成立体零件。

连接 (Joining)：通过焊接、铆接等方式，将多个零件组合。

表面处理 (Surface Finishing)：为零件穿上“防护外衣”并美化外观。

质量检验 (Quality Inspection)：贯穿整个流程，确保最终产品符合图纸要求。

各工序详解与设计要点

下面我们来看每个工序的具体实现方式。

1. 下料

这是钣金加工的第一步，主要是将金属板材切割成所需的形状和尺寸。

激光切割：高精度、高灵活性的选择。利用高功率激光束进行切割，精度可达±0.1mm，特别适合复杂形状的定制化零件或小批量生产，但设备成本和加工费相对较高。

数控冲床：效率高、功能多的批量加工选择。通过编程控制冲头，可快速冲出各种孔形、浅拉伸甚至百叶窗、加强筋等特征。对于大批量生产，它是性价比很高的方案。

剪板机：速度快、成本低的粗加工方式。主要用于直线剪切，为后续加工准备规整的毛坯料，但精度不高，无法加工复杂形状。

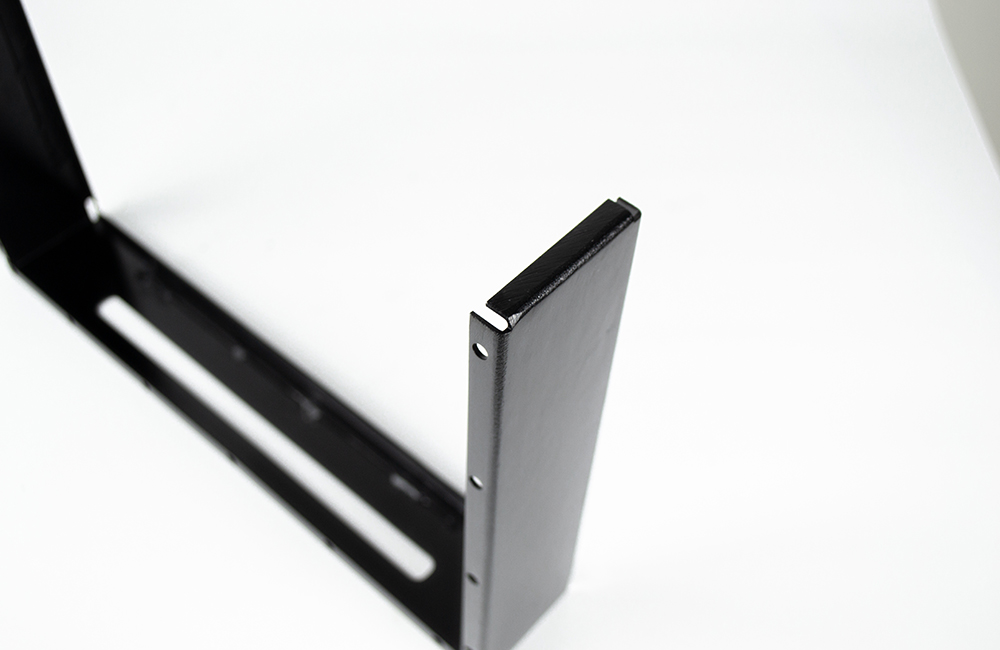

2. 成型 (折弯)

这是将平板变成立体零件的核心环节，主要依赖数控折弯机。它可以精确控制折弯角度和尺寸。

在设计时，有几点需要特别注意：

折弯半径：为保证折弯质量，零件内部的折弯半径（R角）不应过小。建议值至少为板厚的一半（R ≥ t/2），以避免应力集中导致的开裂-。最理想的情况是R角等于板厚。

折弯方向：为了提高生产效率，设计时应尽量使零件上所有的折弯方向保持一致。这样可以避免在加工过程中反复调整工件方向，节省时间。

孔/槽与折弯边的距离：如果需要在靠近折弯边的位置设计孔或槽，应考虑增加工艺孔或应力释放槽，防止折弯时材料流动导致孔槽变形。

3. 连接 (焊接)

当零件需要组装时，就会用到焊接。

电弧焊：通用性强，适合大多数金属材料的连接，如钢结构、机箱机柜的焊接。

电阻焊（点焊）：效率高、变形小。常用于汽车车身、电子设备外壳等薄板连接，通过电流在接触点产生高温熔化金属形成焊点。

氩弧焊（TIG）：质量高、成型好。能获得高质量的焊缝，常用于不锈钢、铝合金等要求较高的产品。

焊接过程中材料受热会产生变形，因此需要注意：

采用对称焊接、分段跳焊等方式控制变形。

在图纸中，如果对尺寸精度要求很高，可以考虑预留加工余量，在焊接完成后再进行一次精加工。

4. 表面处理

为了防锈和美观，钣金件需要进行表面处理-。

喷涂/喷粉：通过静电喷涂，在零件表面形成致密的涂层，颜色多样，防锈且美观。

电镀/热浸镀：在零件表面镀上一层锌、铬等金属，以提高耐腐蚀性。热浸镀锌层较厚，防锈能力更强，常用于室外件。

阳极氧化：主要用于铝合金零件，能在表面生成一层坚硬、耐腐蚀的氧化膜，并可染成各种颜色。

钣金常用材料一览

材料的选择直接影响产品的性能、成本和外观。下表是几种常见钣金材料的特性对比：

冷轧板 (SPCC)

核心特性：表面光滑，尺寸精度高，加工性能好。

常见应用：机箱、机柜、办公家具等对表面要求高的内部件。

成本/防锈：成本较低，但容易生锈，加工后通常需做喷塑、电镀等防锈处理。

热轧板 (SHCC)

核心特性：价格便宜，但表面较粗糙，有氧化皮，加工性略差于冷轧板。

常见应用：对表面要求不高的结构件或支架。

成本/防锈：价格低，同样需要做防锈处理。

镀锌板 (SECC/SGCC)

核心特性：自带镀锌层，防锈能力好。

常见应用：电脑机箱、配电箱、家电外壳等。

成本/防锈：成本适中，防锈能力较好，通常无需额外处理。

不锈钢板 (SUS304)

核心特性：强度高，耐腐蚀性极佳，外观漂亮。

常见应用：医疗器械、食品机械、高档装饰。

成本/防锈：成本高，防锈性能优异，通常无需处理。

铝板 (Aluminum)

核心特性：重量轻，导热导电性好，不易生锈。

常见应用：散热器、电子产品外壳、航空航天零件。

成本/防锈：成本适中，耐腐蚀。

设计与加工常见问题及对策

在实际生产中，设计师如果能提前了解一些常见问题，会很有帮助。

折弯开裂：主要原因是折弯内角过小，或者材料延展性不足。解决方法是增大折弯内角，或选择延展性更好的材料。

回弹：金属在折弯后会有部分恢复原状的趋势。在设计时，可以预先补偿，让折弯角度略大于所需角度。

焊接变形：焊接时局部受热导致零件翘曲。可以采用对称、分段等低热输入的焊接工艺，或在焊后进行整形。

孔变形：如果孔离折弯边太近，折弯时会被拉变形。解决方案是增加孔边距（一般建议大于3倍料厚+折弯半径），或使用前面提到的应力释放槽。

总结

从设计、下料、折弯、焊接到最后的表面处理，钣金加工的每一个环节都环环相扣。理解这些工序的要点和设计规范，是保证项目高效、低成本完成的关键。
