钣金折弯系数是多少

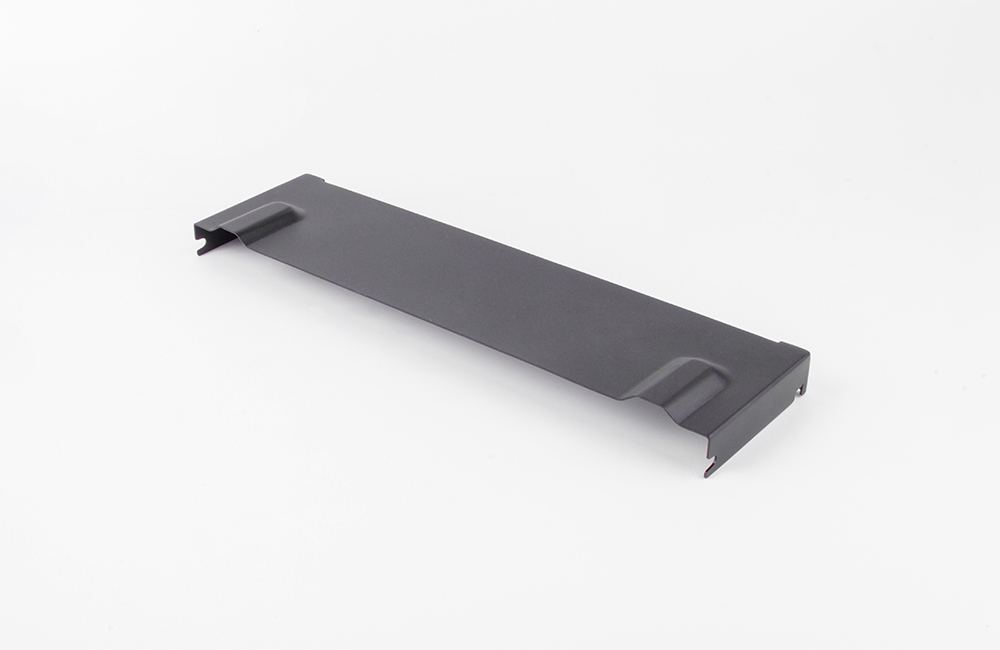

钣金折弯系数是钣金加工中用于计算零件展开长度的关键参数，是连接三维设计模型与二维下料尺寸的桥梁。其核心原理基于一个基本事实：金属板材在折弯时，内侧受压缩、外侧受拉伸，而中间有一个既不受拉也不受压的中性层，其长度在折弯前后保持不变。

一、理解核心概念：K因子与中性层

要准确计算展开长度，首先需要理解几个关键术语。

中性层是钣金折弯过程中长度不变的一个假想平面，折弯处的展开长度就等于中性层的弧长。K因子（K-Factor）则是描述中性层位置的关键参数，定义为中性层到折弯内表面的距离与钣金厚度的比值，即 K = t / T，其中t为中性层到内表面的距离，T为材料厚度。K因子是一个0到1之间的常数，K值越大表示中性层越靠近内侧，越小则越靠近外侧，行业常见范围一般在0.3到0.5之间。

在SolidWorks等三维软件中，还有一个与K因子相关的参数叫Y因子，二者可通过公式相互换算：Y = (π/2) × K。通常情况下，使用其中一个即可得到相同的结果。

二、钣金折弯的三种主要计算方法

根据实际生产需求的不同，行业内有三种主流的计算方法：

1. 折弯扣除法

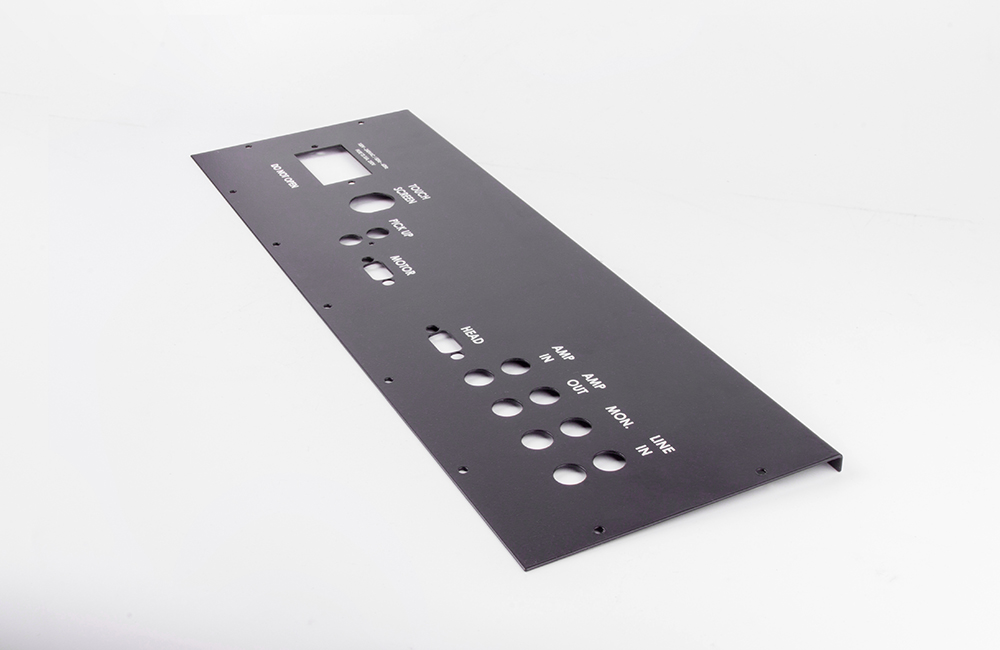

折弯扣除是工厂里最常用、最直观的计算方法，尤其适用于90度折弯。其计算公式为：

L = A + B - K

其中A和B为图纸上标注的两个折弯外边尺寸，K为折弯扣除值。

这种方法直接从总长中减去一个经验值，计算简单快捷，非常适合车间现场使用。对于90度折弯，一个广为流传的经验公式是：扣除值 ≈ 1.7 × 板厚。例如，1mm铁板折弯，展开长度为100+50-1.7=148.3mm。不过需要注意的是，不同材料、不同模具槽宽对应的扣除值会有所差异，实际生产时应通过试折来校准自己的扣除值。

2. K因子法（中性层系数法）

K因子法更接近理论计算，适用于各种角度和复杂折弯。其基本公式为：

BA = π × (R + K × T) × (θ / 180)

其中BA为折弯补偿值，R为折弯内圆角半径，K为K因子，T为材料厚度，θ为折弯角度。展开长度则为两边直边长度之和加上BA：L = A + B + BA。

当折弯角度为90度且内圆角R/t ≤ 0.5时，可按经验值直接计算；当R/t > 0.5或材料变薄时，则需要使用K因子法。

3. 折弯系数表法

折弯系数表是一种综合了理论与经验的工具，它将不同材料、不同厚度、不同折弯角度所对应的扣除值或补偿值预先整理成表格，设计或加工时直接查表即可。许多三维软件如SolidWorks也支持导入自定义的Excel折弯系数表，实现参数自动匹配，大大提高了设计效率。

三、不同材料的折弯系数参考

不同材料的延展性、屈服强度和回弹特性各不相同，因此折弯系数也有所差异。以下是一些行业常用的参考数据：

对于90度折弯，冷轧钢板（SPCC）的扣除经验值约为板厚的1.6到1.7倍。不锈钢（SUS304）由于回弹较大，扣除值通常比同厚度的冷轧钢板大约10%到15%，约为板厚的1.7到2.0倍。铝板（5052）材质较软，扣除值通常略小于冷轧钢板。

从K因子角度，常见材料的推荐值如下：冷轧钢板（SPCC，板厚1.0mm）约为0.38，不锈钢（SUS304，板厚1.2mm）约为0.42，铝板（5052，板厚2.0mm）约为0.36。对于一般精度要求不高的零件，很多设计人员直接取K=0.5进行估算，也能满足大部分需求。

不同角度的折弯扣除也有对应经验值。以冷轧钢板为例，板厚2.5mm时90度折弯扣除约3.14mm，板厚3mm时扣除约3.66mm，板厚4mm时扣除约4.19mm。这些数据可作为初步设计的参考，实际生产中建议根据自家设备和材料进行实测校准。

四、影响折弯系数的因素

折弯系数并非固定不变，以下因素都会对实际值产生影响：

折弯内圆角半径是核心因素之一。内R越小，材料变形越剧烈，扣除值也会相应变化。一般来说，折弯内R与板厚的关系常用R ≥ t来避免内裂或成型角异常。

下模V型槽宽度直接影响折弯压力与内R大小。通常选择板厚的6到8倍作为下模槽宽。槽宽过窄会导致折弯力过大甚至开裂，槽宽过宽则扣除值会变大。

材料特性方面，不锈钢回弹大、铝材延展性高，都会导致扣除值的差异。同一材料的批次差异有时也会产生0.2mm左右的误差。

加工设备与工艺同样重要，折弯机精度、模具磨损、加工时的温度湿度等环境因素都会对最终尺寸产生影响。

五、如何在SolidWorks中设置折弯系数

在SolidWorks中，钣金特征的折弯参数设置提供了多种选项，包括折弯系数表、K因子、折弯系数、折弯扣除和折弯计算等。操作时可在FeatureManager设计树中右键单击钣金，选择编辑特征，然后在折弯参数下选择相应的选项并输入数值。

如果需要为不同材料建立统一的系数库，可以创建Excel格式的折弯系数表，通过“钣金→折弯系数表”命令导入并关联到零件文件，之后在设计时系统会根据材料和厚度自动匹配对应的折弯系数，大大减少重复设置的工作量。

六、实用建议与常见误区

实测校正是最可靠的。无论参考了多权威的经验数据，正式生产前都应使用与最终产品相同的材料、模具和机床进行试折，实测并校准扣除值。经验数据只能作为参考起点，不能完全依赖。

合理标注公差。并非所有尺寸都需要高精度，仅对配合面、安装孔位等关键位置提出严苛的公差要求即可，非功能面适当放宽能有效控制加工成本。

注意设计时的折弯半径。设计时应尽量遵循R ≥ t的原则，避免因内R过小导致折弯开裂或模具寿命下降。

信任标准，减少多余标注。行业通用标准如ISO 2768已规定了常见公差的默认等级，在图纸标题栏注明“未注公差按ISO 2768-mK”即可，无需在图纸上堆砌大量冗余公差。

理解材料的后处理特性。例如不锈钢加工硬化严重，切削时表层会迅速变硬，需采用分层切削策略并配合高性能冷却液；铝合金则易产生毛刺和变形，需要锋利的刀具和合理的进给速度。

钣金折弯系数的选择是一门融合理论与经验的实用技术。从K因子、折弯扣除到折弯系数表，不同的方法适用于不同的场景和精度要求。最有效的做法是：以理论为指导，以实测为准绳，在理解基本原理的基础上，结合自身设备和材料，逐步建立属于自己企业的折弯系数数据库。
