数控冲床加工简介

数控冲床是一种通过预先编程、用模具对金属薄板进行冲压加工的设备。它尤其擅长大批量、高效率地处理标准孔型和成型特征，是钣金加工领域的核心设备之一。

一、工作原理

加工时，数控系统会控制X轴和Y轴将板材精确定位到冲头下方，并从旋转的转塔中快速调取对应模具，通过冲头的上下运动在板材上冲出孔或压出百叶窗等特征。整个过程完全自动化，能够连续完成复杂的冲压任务。

二、工艺能力：不仅仅是冲孔

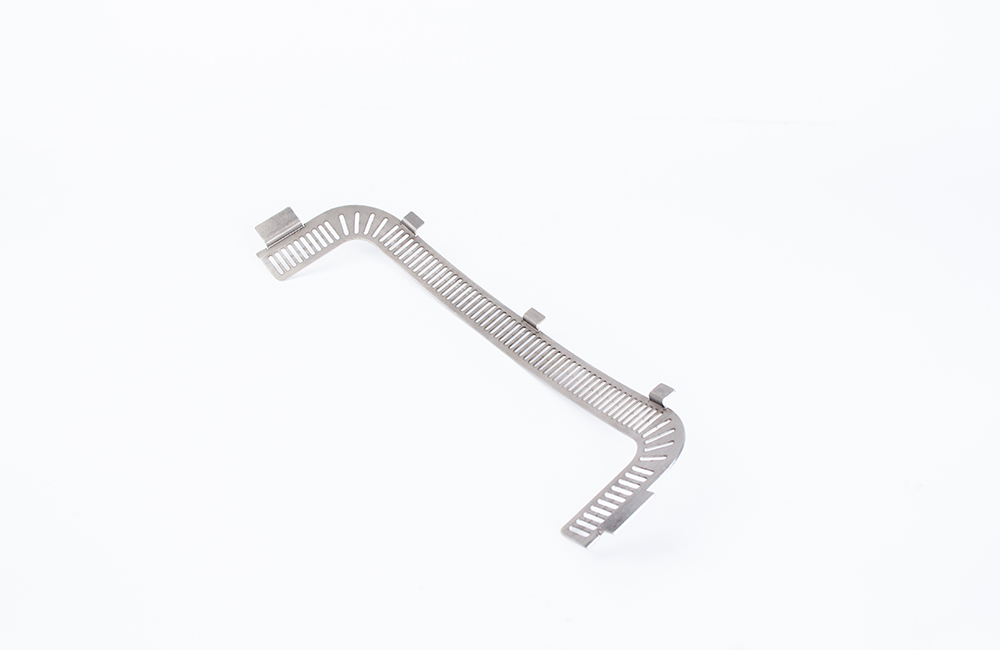

除了基础的冲孔和落料，数控冲床还能实现多种成型工艺。例如，百叶窗用于形成通风散热孔；翻边或拉伸孔在孔边缘形成凸起，既可以增加强度，也方便后续铆接；压筋或加强筋通过压出凹槽或凸筋，大幅提升大面积板材的刚性；浅拉伸可以形成浅凹坑或杯状特征，但深度通常有限制。此外，压印或刻印能在板材表面压出文字、数字或商标，部分高端设备还支持直接在板材上攻丝加工螺纹，而滚筋或滚压则通过滚轮模具在板材上压制出长条形的加强筋或装饰纹。

三、设备能力与材料限制

数控冲床在材料选择和加工精度上有明确的边界，了解这些限制是设计的第一步。

对于材料与厚度，不同金属板材的加工能力有所不同。冷轧板或热轧板（即低碳钢）的最大加工厚度通常在3.0毫米到6.35毫米之间；不锈钢板（如SUS304）的加工厚度一般不超过2.0到4.0毫米；铝板的加工厚度则在4.0到6.35毫米之间。具体数值会因设备型号和模具条件而有所差异。

在加工精度方面，普通数控冲床的定位精度约为±0.1毫米，而高端设备可以达到±0.07毫米。最大加工尺寸方面，常见机型可以处理1250毫米乘以2500毫米的板材，部分大型设备可达到1500毫米乘以6000毫米的更大尺寸。

四、核心部件：模具

模具是数控冲床的核心，它决定了能冲出的特征形状与质量。转塔中包含多个工位（通常为32个），用于放置不同尺寸的模具。模具按孔径大小分为A至E等不同档位，以匹配从小孔到大孔的各种加工需求。

标准模具用于冲裁和冲孔，选型时需要遵循重要的设计规范，例如模具刃口直径应当大于2倍板厚，即D大于2t，否则容易导致冲头断裂或毛刺过大。成型模具则用于制造百叶窗、压筋、翻边等立体特征。此外，多孔模是一种特殊模具，一副模具可以同时冲多个孔，对于有大量规则孔的零件，能够成倍提升生产效率。

五、工艺对比：冲孔与激光

与激光切割相比，数控冲床和激光各有优劣，适用于不同的场景。

数控冲床采用接触式加工，定位精度约为±0.1毫米，但冲出的断面会有毛刺。它在批量生产简单零件时非常高效，但如果零件种类多、孔型复杂，则需要频繁更换模具，准备时间较长。设备成本相对较低，但模具投入较高，长期加工成本受批量大小影响。数控冲床的独特优势在于兼具冲裁与成型能力，可以加工百叶窗、压筋等特征。

激光切割则采用非接触式加工，精度更高，可达±0.03毫米，断面光滑无毛刺。它无需换模，对于复杂形状、小批量或需要快速切换的零件，效率优势明显。但设备成本较高，运行耗材费用也比较高。激光切割的局限性在于没有成型能力，只能切割，不能冲压百叶窗等立体特征。

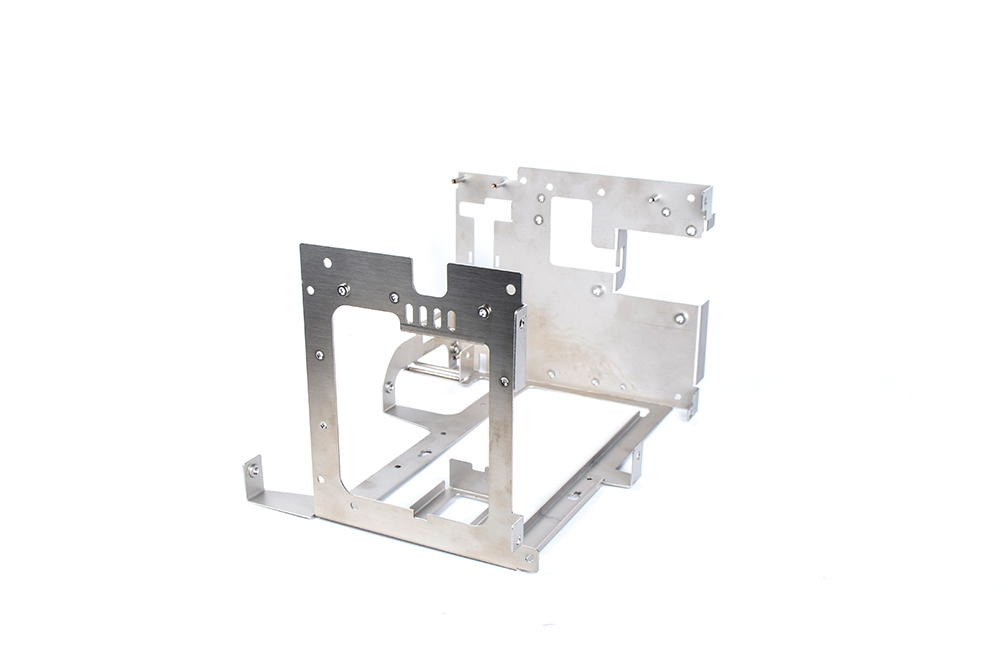

在实际生产中，还有一种冲割复合机，它将冲床与激光切割功能集成在一起，一次装夹即可完成所有工序，尤其适合机箱机柜、电气成套等行业，兼具冲压成型和精细切割的优势。

六、适用场景

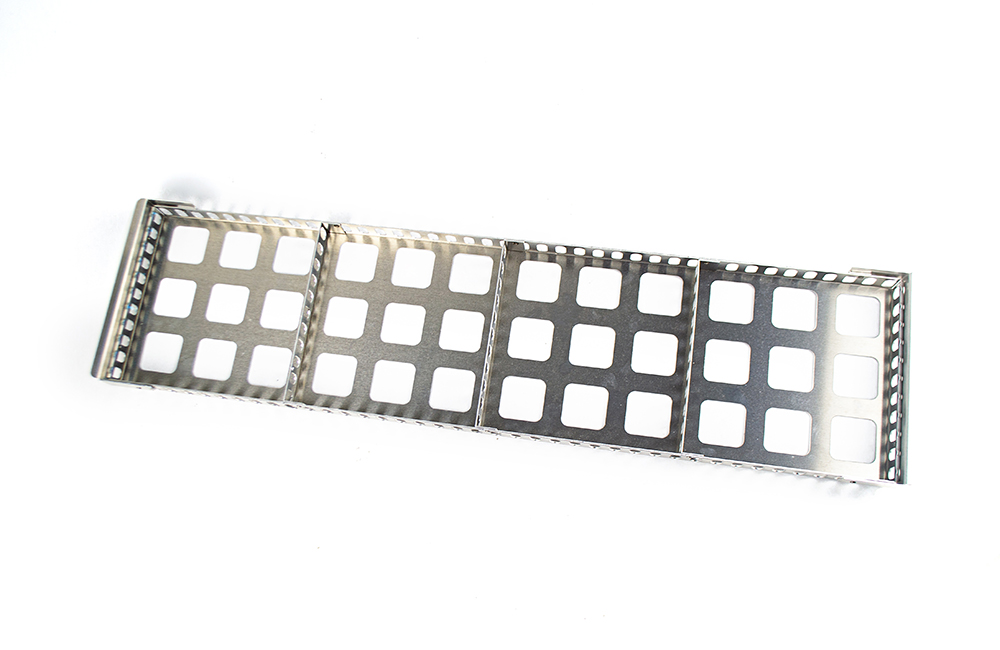

基于上述特点，数控冲床最适合大批量生产标准孔型的零件，或者需要百叶窗、浅拉伸等成型工艺的场景。激光切割则更适合小批量、多品种、孔型复杂的零件，以及对切割面光滑度要求极高的零件。

七、成本影响因素

数控冲床的加工成本主要由加工时间、模具成本、材料利用率和后处理成本构成。加工时间包含冲压时间和板材移动时间，零件的复杂度和孔密度直接影响加工时长。特定尺寸的孔需要定制模具，这是一次性投入，但会摊入每个零件的单价中。通过排样优化提高材料利用率、减少废料，可以有效降低成本。冲压产生的毛刺可能需要额外的去毛刺工序，这也会增加后处理成本。

八、DFM设计指南

为了让零件适合数控冲床加工，在设计阶段应遵循以下面向制造的设计准则。

关于最小孔径，圆孔直径不应小于板厚，矩形孔的短边不应小于0.7倍板厚（对于低碳钢或黄铜）。关于孔间距与边距，孔与孔之间、孔与板材边缘之间的距离，平行方向不应小于1.5倍板厚，不平行方向不应小于1倍板厚。关于避免尖角，零件轮廓的拐角处必须有圆角，圆角半径不应小于0.5倍板厚。关于窄长特征，应避免设计过于窄长的切口或凸出，最小宽度不应小于1.5倍板厚。对于折弯件上的冲孔，孔壁与折弯根部之间应保持足够距离，避免冲孔与折弯重叠或距离过近。

九、常见问题及规避方法

毛刺过大通常是由于模具间隙不当或刃口磨损造成的，解决方法包括检查并调整模具间隙，以及及时刃磨模具。板材变形多发生在孔间距或边距过小时，设计时应严格遵循上述DFM准则。孔位累积误差尤其容易出现在大板上，需要确保机床定位精度，并在编程时优化冲孔路径，减少累积误差。成型特征不达标（如压筋高度不足）时，需要调整模具的闭合高度或冲压深度。小直径冲头（直径小于3毫米）容易断裂，必须选用高速钢材质的模具以提高韧性。

十、总结

数控冲床是现代钣金加工的核心设备，它以“冲”为核心，兼具高效的“落料”和多样化的“成型”能力，在大批量生产中优势明显。理解其工作原理、工艺能力、材料限制以及设计规范，能够帮助您在设计阶段就做出更合理的决策，避免后期返工和成本超支。
