钣金表面处理方式有哪些

钣金表面处理，是通过物理或化学方法改变钣金件表面的状态，以达到防锈、增加耐磨性、提升外观、便于后续涂装等目的。由于钣金零件在加工后表面往往带有油污、毛刺、氧化皮，而且多数钢材本身容易生锈，因此表面处理是钣金加工中不可或缺的一环。

一、为什么要做表面处理？

防腐蚀：冷轧板、热轧板等碳钢材料在潮湿空气中很快会生锈，表面处理可以在其表面形成一层保护膜。

提升外观：通过拉丝、抛光、喷涂等，可以获得不同的质感、颜色和光泽度，满足产品设计的美学需求。

增加硬度/耐磨性：如阳极氧化可以在铝合金表面形成坚硬的氧化层，提高耐磨性。

增强附着力：为后续喷涂或粘接提供良好的底层，使涂层不易脱落。

导电/绝缘：某些处理可以改善表面导电性（如化学镀），或提供绝缘效果。

二、常见的表面处理方法

按照工艺原理，可以将它们大致分为机械处理、化学处理和涂层处理三大类。

1. 机械处理

这类方法通过物理作用改变表面形貌或去除表面缺陷。

去毛刺 / 打磨：最基础的工序，使用砂带机、打磨轮或手工砂纸去除钣金件边缘的毛刺、焊接飞溅和切割残留的熔渣。打磨后的表面粗糙度会影响后续处理的质量。

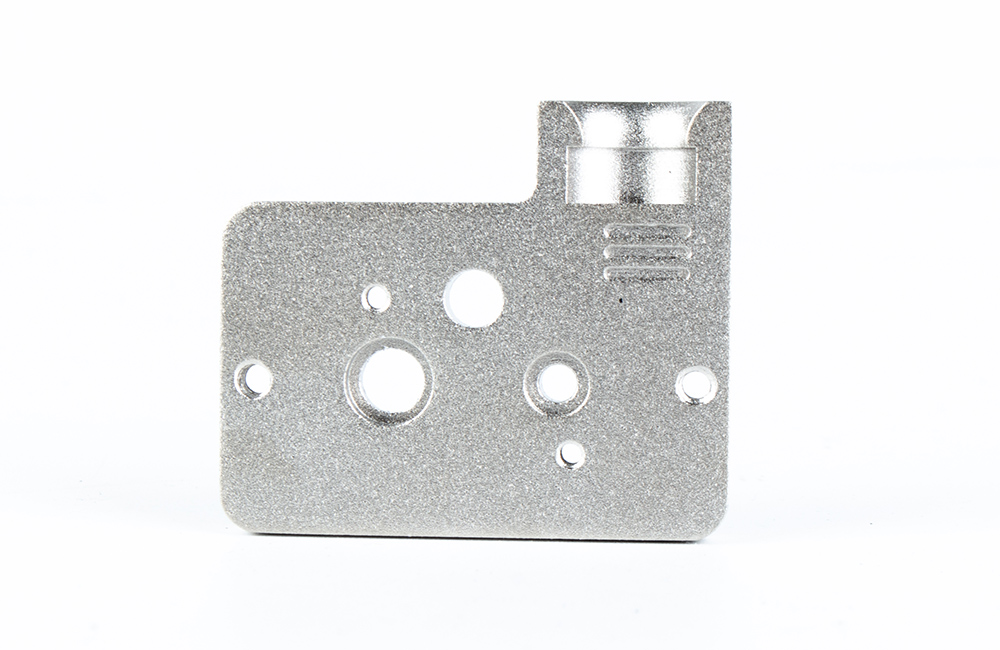

喷砂：利用压缩空气将细小的砂粒（如氧化铝、石英砂、钢砂）高速喷射到工件表面，形成均匀的哑光质感。喷砂可以掩盖加工痕迹、去除氧化皮，并为后续喷涂提供理想的粗糙附着面。常用于不锈钢、铝板和冷轧板。喷砂后的零件表面手感细腻，不会反光，视觉上很高级。

拉丝：用砂带或拉丝轮在金属表面沿固定方向反复摩擦，形成线性纹理。常见于不锈钢板和铝板，如厨具、电子产品外壳、电梯面板。拉丝方向可以是直纹、乱纹或尼龙轮拉丝。拉丝后通常需要做覆膜保护，以免划伤。

抛光：使用抛光轮和抛光膏对金属表面进行精磨，使其达到镜面光泽。主要应用于不锈钢、铝、铜等材料，如装饰件、医疗器具、镜面面板。抛光的零件非常亮丽，但容易留下指纹，且成本较高。

2. 化学处理

利用化学溶液与金属表面发生反应，生成保护膜或改变表面特性。

钝化：主要用于不锈钢。将不锈钢零件浸入钝化液（通常为硝酸或柠檬酸溶液），去除表面的游离铁和污染物，并生成一层致密的氧化铬钝化膜，显著提高耐腐蚀性。钝化不会改变零件的外观，但能通过盐雾测试。钝化后须彻底清洗。

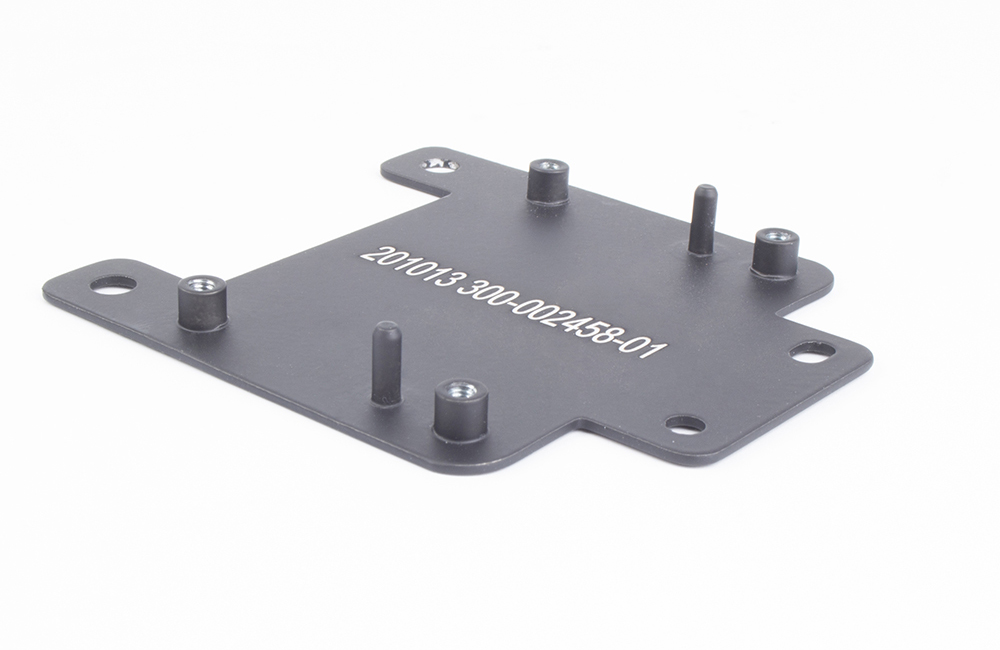

阳极氧化：仅适用于铝及铝合金。将铝件作为阳极放入电解液中，通过电流使其表面形成一层多孔的氧化铝膜。这层膜硬度高、耐磨、耐腐蚀，并且可以吸附染料而染成各种颜色（如银色、黑色、红色、金色等）。阳极氧化是铝制钣金件最常用的表面处理方式，广泛用于电子产品外壳、散热器、面板等。需要注意：氧化膜是绝缘的，如果零件需要接地或导电，必须做遮蔽或后续加工。

发黑（发蓝）：常用于碳钢零件。将零件浸入碱性氧化溶液中，使其表面生成一层致密的四氧化三铁（Fe₃O₄）黑色薄膜。发黑处理成本低，有一定的防锈能力（但不如电镀），且不影响尺寸精度，常用于工具、紧固件、机械零部件。发黑后通常要浸防锈油。

化学镀镍：通过化学反应在金属表面沉积一层镍磷合金镀层，无需通电。镀层均匀，硬度高，耐腐蚀性好，且可直接用于焊接。适用于形状复杂或内腔需要镀层的零件，但成本高于电镀。

3. 电镀与热浸镀

在金属表面沉积另一层金属，以获得不同的性能。

电镀锌：在碳钢表面镀上一层锌，是最常用的防锈方法之一。镀锌层可以为银白色、五彩（彩虹色）或黑色。电镀锌成本低，防锈能力良好，但镀层相对较薄，适合室内或轻度腐蚀环境。电镀后可能会产生氢脆，高强度钢需注意。

热浸镀锌：将碳钢零件浸入熔融的锌液中，形成较厚的锌-铁合金层。热浸镀锌的防锈能力极强，适合户外、海洋环境等重腐蚀场合，如电力塔架、公路护栏、大型结构件。缺点是表面较粗糙，尺寸变化较大，外观不如电镀锌光亮。

镀铬：分为装饰铬和硬铬。装饰铬呈现镜面银白光泽，耐腐蚀且易清洁，常用于水龙头、汽车装饰条、器具。硬铬则用于提高耐磨性，如液压活塞杆、模具。镀铬成本较高，且六价铬工艺有环保限制。

镀镍：镀层呈微黄银色，耐腐蚀且可以直接抛光成镜面。常用于需要良好焊接性或不锈钢质感但成本较低的场合，如电池触点、仪器面板。

4. 涂层处理

通过喷涂或浸渍的方式覆盖有机涂层。

粉末喷涂（喷粉）：利用静电将带电荷的粉末涂料吸附在工件表面，然后高温固化形成致密涂层。粉末涂层颜色丰富，附着力强，耐磨耐腐蚀，且无溶剂挥发，环保。广泛用于机箱机柜、设备外壳、家电。涂层厚度通常为60–120μm。对于需要导电的部位，需做遮蔽。

液体喷涂（喷漆）：使用喷枪将油漆喷涂到工件表面，自然或烘烤干燥。相比喷粉，喷漆可以获得更薄的涂层（20–40μm）和更光滑的表面，适合高光或特殊效果（如金属漆、哑光漆）。但不环保（含VOC），且对操作人员要求较高。

电泳涂装：将工件浸入电泳槽液中，通过直流电使带电荷的涂料颗粒沉积在工件表面，形成均匀的涂层。电泳涂层防锈能力极佳，尤其适合内部复杂腔体，且涂层厚度均匀。广泛应用于汽车车身、底盘件等需要极高防锈要求的产品。

三、如何选择合适的表面处理？

选择哪种表面处理，主要取决于以下几个因素：

基材：碳钢常用电镀锌、热浸锌、发黑、粉末喷涂；不锈钢常用钝化、拉丝、抛光；铝合金常用阳极氧化、喷砂。

使用环境：室内干燥环境可选电镀锌、发黑或普通喷涂；户外潮湿或腐蚀环境需热浸镀锌、粉末喷涂（户外粉）或不锈钢钝化。

外观要求：需要金属质感可选拉丝、抛光、阳极氧化（铝）或电镀；需要颜色丰富可选粉末喷涂或液体喷涂；需要哑光可选喷砂后氧化或喷砂后喷涂。

成本：发黑、钝化成本最低；电镀锌、喷砂、拉丝适中；阳极氧化、粉末喷涂稍高；热浸镀锌、抛光、镀铬、化学镀镍成本较高。

环保要求：粉末喷涂、水性漆、钝化（柠檬酸）等较环保；含六价铬的电镀、传统溶剂型油漆受环保限制。

四、一些实用建议

表面处理前的清洗非常关键：无论采用哪种处理，工件必须彻底除油、除锈、清洗干净，否则涂层或镀层容易脱落。

考虑装配尺寸：某些处理（如热浸镀锌、厚喷涂）会增加零件厚度，影响配合。设计时应预留余量，或对螺纹孔、轴孔做遮蔽。

注意氢脆：高强度钢（硬度≥HRC 35）在酸洗和电镀后可能产生氢脆，需要及时去氢处理（烘烤）。

打样验证：批量生产前，最好要求供应商做样板，确认颜色、光泽、附着力（百格测试）和耐腐蚀性（盐雾测试）是否符合要求。
