实体转钣金是什么意思

在CAD设计工作中，我们常常会遇到这样的情况：手头有一个通过拉伸、抽壳等方式创建的三维实体模型，例如从其他软件导入的STEP文件，或是早期设计阶段没有使用钣金模块构建的零件。这个模型外观上看起来没问题，壁厚也基本均匀，但它无法被直接展开，更无法生成平板下料图。这时，就需要用到“实体转钣金”这项技术。

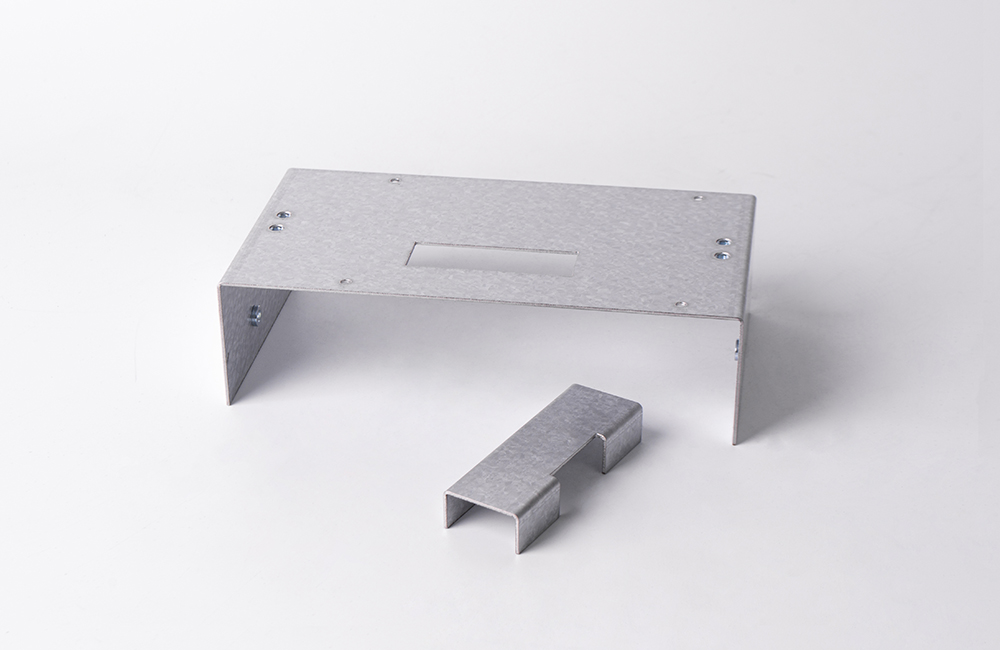

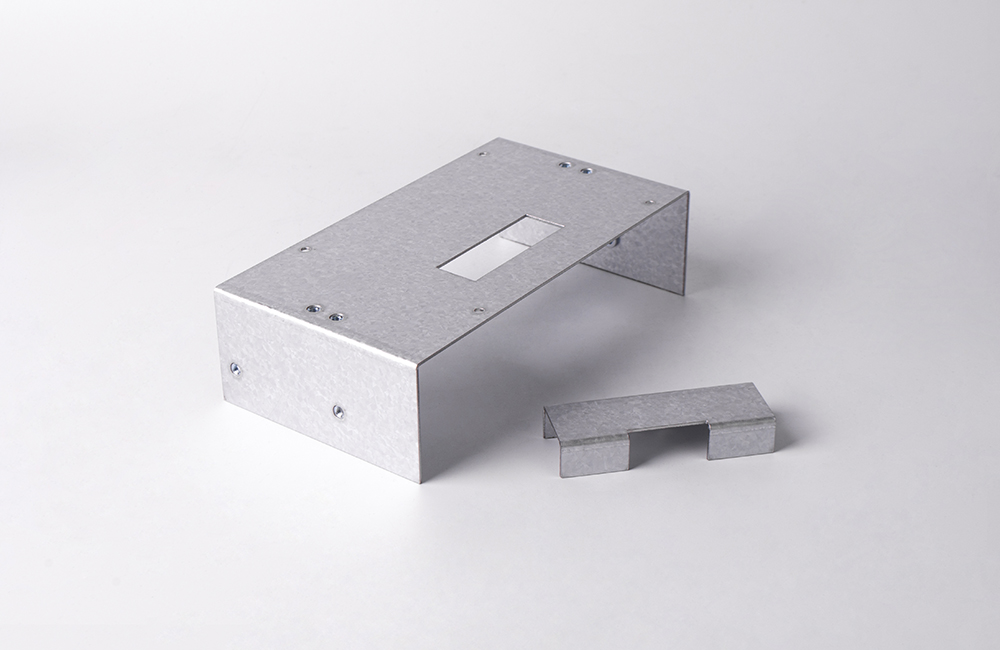

所谓实体转钣金，本质上是一个“重新解释”的过程。它让软件放弃通用的实体建模规则，转而用钣金的思维来理解这个模型：哪里是平面、哪里是折弯、哪里需要释放槽、中性层应该在哪里。通过专门的命令和操作，设计师可以将满足条件的实体零件一键或几步转换成真正的钣金零件，从而能够进行展开、生成工程图并输出给数控冲床或激光切割机。

要成功完成实体转钣金，模型本身必须满足几个先决条件。第一个也是最关键的条件是等壁厚。钣金零件从定义上就要求整块板料厚度完全一致，因此模型中不能有任何局部加厚、减薄或拔模斜度。如果原来的实体是通过抽壳得到的，请务必检查壳厚度是否均匀。第二个条件是折弯处必须有圆角。真实的钣金折弯不可能呈绝对尖角，内侧必然存在一个由模具决定的R角。如果模型在棱边处是尖锐的直角，软件将无法识别那里是一个折弯，转换会失败。通常要求折弯内圆角半径不小于板厚，但即便稍小，有些软件也能处理。第三个是模型应当仅由平面和圆柱面（即折弯圆角面）构成，不能包含复杂的自由曲面或大半径的圆弧面。如果一个面板本身是弧形的，那它应该用滚弯或压弯工艺，不属于常规的折弯钣金范畴。

在满足上述条件的前提下，不同CAD软件提供了各自的“实体转钣金”工具。以最常用的SolidWorks为例，操作路径非常简单：打开实体模型后，切换到“钣金”工具栏，点击“转换到钣金”。在属性管理器中，首先需要选择一个固定面，这个面在折弯过程中保持不动，通常是零件上最大的一个平板面。然后软件会自动读取实体的厚度，但最好用肉眼确认一下数值是否正确。接着，可以设定默认折弯半径，建议与实体模型中已有的圆角半径保持一致。最关键的一步是“折弯边线”的选取：用户需要手动点选所有需要进行折弯的圆角边线，或者直接点选圆角相邻的平面，软件会据此生成折弯特征。对于封闭轮廓的实体，还需要设置“切口”或“裂口”，即在折弯线的适当位置切出小缝隙，以允许板料展开。最后点击确定，模型就会从普通实体转变成带有“平板型式”的钣金零件。

UG NX（现在叫Siemens NX）的操作思路略有不同。它要求用户先切换到“钣金”应用模块，然后使用“转换为钣金”命令。选择基本面后，UG非常强调“撕边”操作——因为UG要求被转换的实体必须是“可展开”的，也就是说，需要先将封闭的筒状或盒状结构“撕开”一条缝，才能摊平。这一点在转换带有翻边或闭合角的零件时尤为重要。Fusion 360则走极简路线：在钣金工作空间下，点击“创建”>“转换为钣金”，然后选择实体上的一个大平面，软件会自动检测厚度、折弯几何并完成转换，几乎一键完成，适合快速验证。中望3D的流程相对传统：先对需要折弯的位置添加内外R角（注意内外R角之差应等于板厚），然后用“切口”工具打破封闭角点，最后使用“标记折弯”功能逐一指定折弯。不同软件虽然界面和术语各异，但核心思想共通：指定固定面、识别折弯区域、必要时添加切口。

即使转换成功，也不代表万事大吉。转换后的模型通常需要进行一番“清洁”和优化。首先，要仔细检查折弯参数——折弯半径、角度、折弯系数（K因子或折弯扣除）是否符合工厂的实际工艺。很多时候，软件默认的K因子（比如0.5）与实际加工有偏差，如果不更正，展开尺寸就会出问题。其次，对于从外部导入的无参数模型（如STEP、IGS），转换后如果想修改某个折弯的角度，往往无法直接编辑。可以试试将模型另存为“.x_t”（Parasolid）格式，再重新打开并启用“特征识别”，SolidWorks等软件能够自动识别出拉伸、圆角、抽壳等特征，这样就可以对折弯进行参数化修改。另外，如果某个圆角始终无法被识别为折弯，一个粗暴但有效的方法是把那个圆角删除，然后利用钣金模块的“边线法兰”或“绘制的折弯”功能重新创建折弯，这样做出的模型更加规范。

实体转钣金还有一个高级应用场景：修复破碎或错误的钣金模型。有时我们收到的客户模型虽然名义上是钣金件，但由于反复修改、布尔运算，导致几何结构紊乱，无法展开。这时可以先将这个模型另存为实体格式（如STEP），然后在一个干净的新文件中重新导入，再执行实体转钣金，往往能“洗白”模型，让它重获新生。

总的来说，实体转钣金是连接通用建模与专业钣金工艺的一座桥梁。它要求设计师既要理解钣金的加工约束，又要熟悉自己所用软件的转换逻辑。对于初学者，最好的学习方式是去找一个简单L形支架或带有两个折弯的盒子，先用实体拉伸和抽壳的方法做出来，再尝试转换成钣金；当看到原本静止的实体可以像真实板料一样被“摊平”在屏幕上的那一刻，你对钣金设计的理解就真正上了一个台阶。
