钣金展开是什么意思

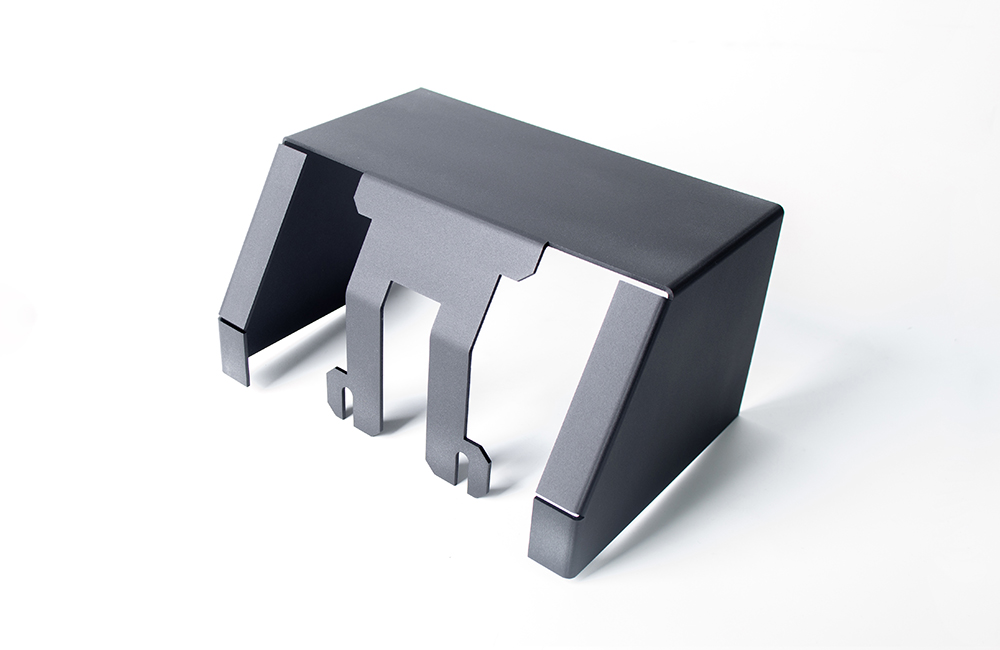

在钣金加工中，“展开”是一个贯穿始终的基础概念。简单来说，钣金展开就是将一张已经折弯、成形完毕的立体零件，逆向还原成切割下料前的那张平板形状。这个过程的准确与否，直接决定了最终零件的尺寸是否合格、装配是否顺畅、废品率是否可控。一个初学者可能认为展开不过是在三维软件里点一个“展开”按钮，但在真实的制造环境中，展开是一套融合了材料力学、模具几何和现场经验的技术体系。

一、展开的核心原理：中性层长度不变

钣金折弯的本质是材料的塑性变形。在折弯区域，材料的外侧纤维被拉伸变长，内侧纤维被压缩变短，而介于两者之间有一个既不受拉也不受压的过渡层，称为中性层。中性层在折弯前后的长度保持不变。因此，平板下料长度就等于零件所有直线段长度加上折弯区域中性层的弧长总和。

这个原理听起来很简单，但难点在于中性层的位置并不是固定的。它随材料种类、厚度、折弯内半径、下模开口宽度、折弯方向（顺纹或横纹）等因素而移动。中性层到材料内侧表面的距离与材料总厚度的比值，就是K因子。K=0.5表示中性层位于厚度中心，但实际上由于内侧压缩受限、外侧拉伸自由，中性层会向内侧偏移，通常K值在0.3到0.5之间。当折弯内半径与板厚的比值（R/T）较小时，K因子接近0.33左右；当R/T增大时，K因子向0.5靠近。精确确定K因子需要针对具体材料、模具进行实测。

二、展开计算的两种实用方法

在工厂的日常生产中，工程师不会每次都回到K因子去推导弧长，而是使用两种更直接的工程算法：折弯补偿和折弯扣除。

折弯补偿（Bend Allowance，BA）是指为形成折弯需要在平板长度上额外增加的长度，也就是中性层弧长本身。它的计算公式为：BA = π × (R + K×T) × (A/180)，其中R是折弯内半径，T是板厚，A是折弯角度（度）。将各直线段长度加上所有折弯的BA值，就得到平板展开长度。

折弯扣除（Bend Deduction，BD）则是另一种算法。当零件折弯后，测量其两条外臂的长度L1和L2，这两个长度之和减去平板展开长度L_flat，就得到折弯扣除值。也就是说，L_flat = L1 + L2 - BD。对于多折弯零件，展开长度等于所有外臂长度之和减去每个折弯对应的BD值。折弯扣除与折弯补偿之间的关系为：BD = 2× (R+T) × tan(A/2) - BA。在实际操作中，很多钣金师傅更习惯使用折弯扣除，因为外臂长度可以直接从图纸上获得，计算过程更直接。

三、影响展开精度的关键因素

同一张图纸，发给两家不同的工厂，可能会拿回两种不同尺寸的成品。这往往不是编程错误，而是因为两家工厂使用的折弯系数不同。影响展开精度的因素至少有以下几个方面。

材料厚度是最直观的因素。板厚越大，折弯区域的中性层弧长越长，折弯补偿值和扣除值也随之增大。通常每增加0.5mm厚度，折弯扣除会变化0.3到0.8mm，具体取决于其他条件。

折弯内半径R由模具决定。使用的下模V槽开口宽度越大，折弯时形成的自然内半径也越大。对于空气折弯（最常用的折弯方式），内半径≈V槽开口宽度 / 6。如果设计图纸上标注了内半径，模具选型时要尽量接近该值；如果没有标注，工厂会按照自己的标准模具生产，这时不同厂家可能得出不同的展开长度。

材料种类和状态的影响也很明显。软钢、不锈钢、铝板、黄铜的延伸率和回弹特性各不相同，即使厚度相同，折弯扣除也可能相差0.5mm以上。同一材料在不同热处理状态（退火态、半硬态、硬态）下的塑性差别也很大。许多工厂会对每种常用材料编制独立的折弯系数表，而不是统一套用。

折弯方向与轧制方向的关系是一个容易被忽略的因素。板材在轧制方向的延伸率通常高于横向。如果折弯线平行于轧制方向，材料更易开裂，同时中性层位置会有微小偏移，导致展开长度与横向折弯略有差异。对于高精度零件，设计者应在图纸上标注折弯方向。

四、CAD软件中的展开操作

现代三维CAD软件如SolidWorks、Creo、UG NX、中望3D等，都内置了钣金模块，可以自动计算展开长度。用户只需指定固定面、折弯半径、厚度以及折弯系数类型（K因子、折弯扣除或折弯补偿表），软件就会生成对应的平板型式。但这里有一个常见的陷阱：软件默认的折弯系数往往是通用值（如K=0.5或折弯扣除等于板厚），并不一定适用于具体工厂的实际工艺。如果设计师不加以修改，直接输出展开图给车间，就可能出现“电脑展开很漂亮，实际折出来尺寸不对”的情况。

正确的做法是：设计阶段可以使用通用系数进行估算；但在交付生产前，必须与加工方确认其实际使用的折弯扣除值或K因子，并在模型中予以设置。许多有经验的工厂会提供一份“折弯系数表”，设计师按表输入，展开结果就能与实际加工一致。如果暂时无法获得厂家数据，也可以采用实测反推法：切一块平板精确测量长度，折弯后再测量外臂长度，计算出该材料、该厚度、该模具下的实际折弯扣除，然后以此校正展开模型。

五、复杂零件的展开处理

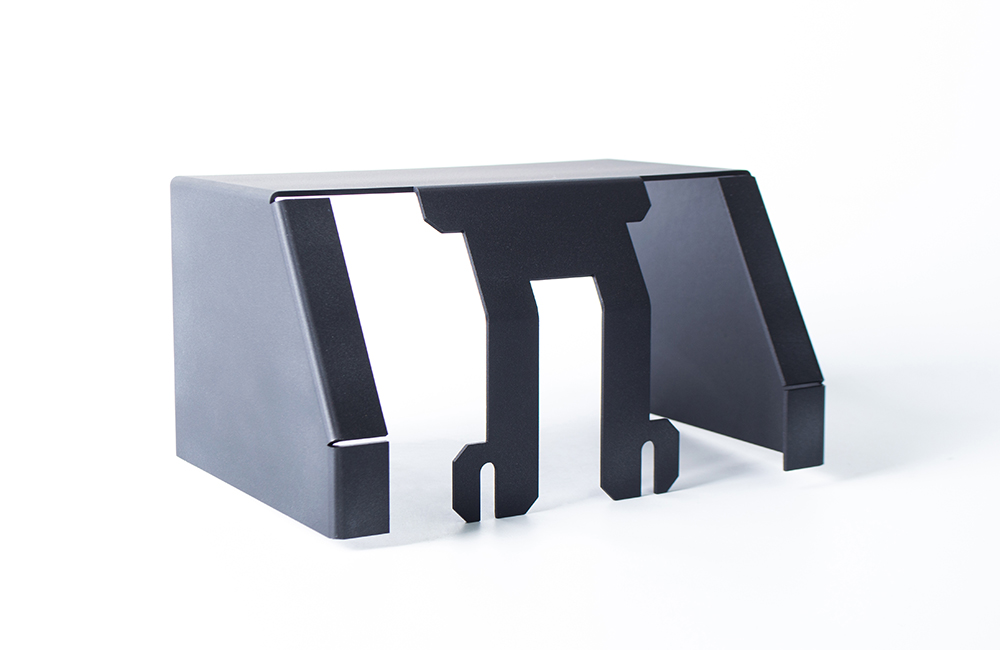

对于只有一个折弯的简单L形支架，展开计算相对直接。但当零件包含多个折弯、不同方向的翻边、非90°角度以及不规则的止裂槽时，手动计算变得繁琐且容易出错。这时候需要依靠CAE分析或专业的钣金展开软件进行一步展开（一步成形模拟）。这类软件能够综合考虑材料塑性各向异性、摩擦条件、压边力等因素，预测展开形状，并能显示成形后的厚度分布和开裂风险。对于汽车覆盖件、飞机蒙皮等大尺寸、多特征零件，这类高级展开工具几乎是必须的。

还有一种常见需求是将一个已经折弯好的实物零件反向测绘并计算其展开尺寸。这时可以使用激光扫描获取点云，然后借助逆向建模软件拟合出三维曲面，再通过曲面展开功能得到平板轮廓。这种方法得到的展开形状往往不是简单的矩形，而是带有复杂曲线边界的异形板，需要激光切割或数控冲床来实现下料。

六、展开图中的工艺标记

一个完整钣金展开图不仅仅是一张平板轮廓。它还需要标注折弯线位置、折弯方向（向上或向下）、折弯角度、特殊压印或百叶窗的位置，有时还需要指明材料纹理方向。折弯线通常用点划线表示，并注明从板边到折弯线的距离。对于需要多次折弯的零件，最好标明折弯顺序，以免车间按错误的顺序操作导致干涉。如果零件需要焊接，展开图上还应标示焊接前的定位点或搭接边。

在数字化制造环境中，展开图往往不直接用来生产，而是作为生成数控代码的中间数据。激光切割机或数控冲床直接读取三维软件导出的平板型式文件，自动套料并生成切割路径。此时，模型的准确性比图纸上标注的尺寸数字更加关键。任何折弯系数的错误都会导致最终产品不合格，而且这种错误往往要到折弯后才暴露出来，已经浪费了前道下料、冲孔、去毛刺等工序。

七、常见错误与避免方法

很多初学者在进行钣金展开时容易犯以下几种错误：忽略材料厚度，直接用外轮廓尺寸计算下料长度，导致成品尺寸偏大或偏小；随意套用其他材料的折弯扣除值，例如把不锈钢的扣除值用于铝板；在展开图中遗漏折弯止裂槽，导致折弯时角部撕裂；多个折弯的零件没有标明折弯顺序，车间按错误顺序折弯后零件无法成形。避免这些错误的方法并不复杂：建立一份属于自己工厂或常用外协厂的折弯系数标准，在设计模型时就直接使用；在每个展开图上标注折弯线和必要的工艺说明；对于复杂零件，先制作简易手板验证展开尺寸，确认无误后再批量下料。

八、结语

钣金展开的精髓在于，它不只是一项几何计算，更是一种对材料、模具和工艺的综合理解。一个成功的展开图，既要符合中性层不变的理论，又要适配车间实际使用的折弯模具和操作习惯。在产品设计阶段，如果设计师能够了解展开的基本原理，并在三维模型中正确设置折弯系数，就可以大大减少后期试模和返工的次数。而当发生尺寸偏差时，首先怀疑的也不应该是机床精度，而应回头检查展开计算和折弯系数的设定是否准确。理解这一点的人，才算是真正入了钣金加工的门。
