钣金翻边孔设计注意事项

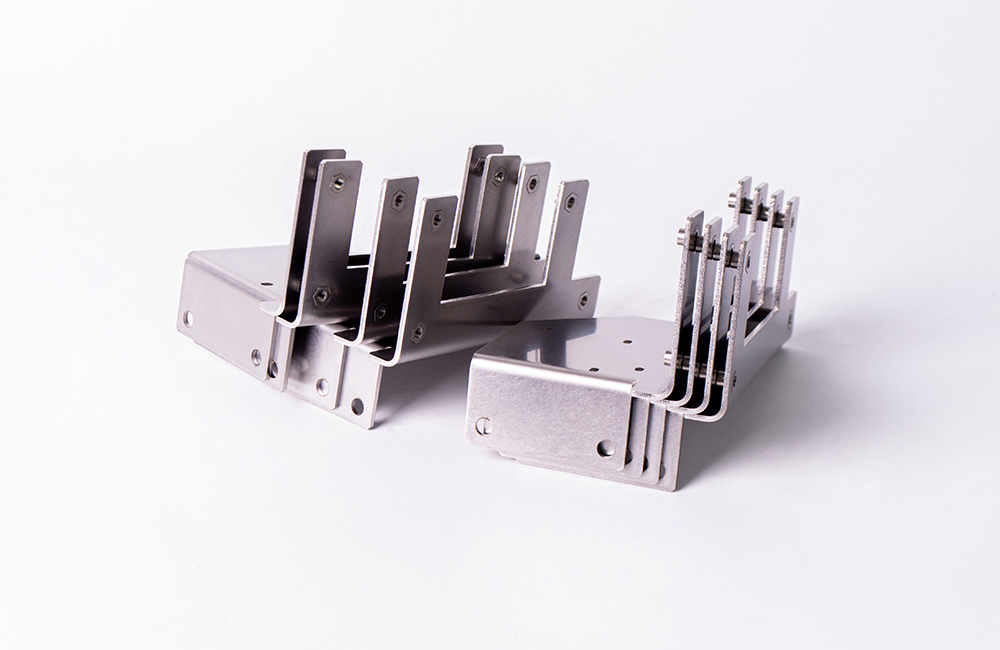

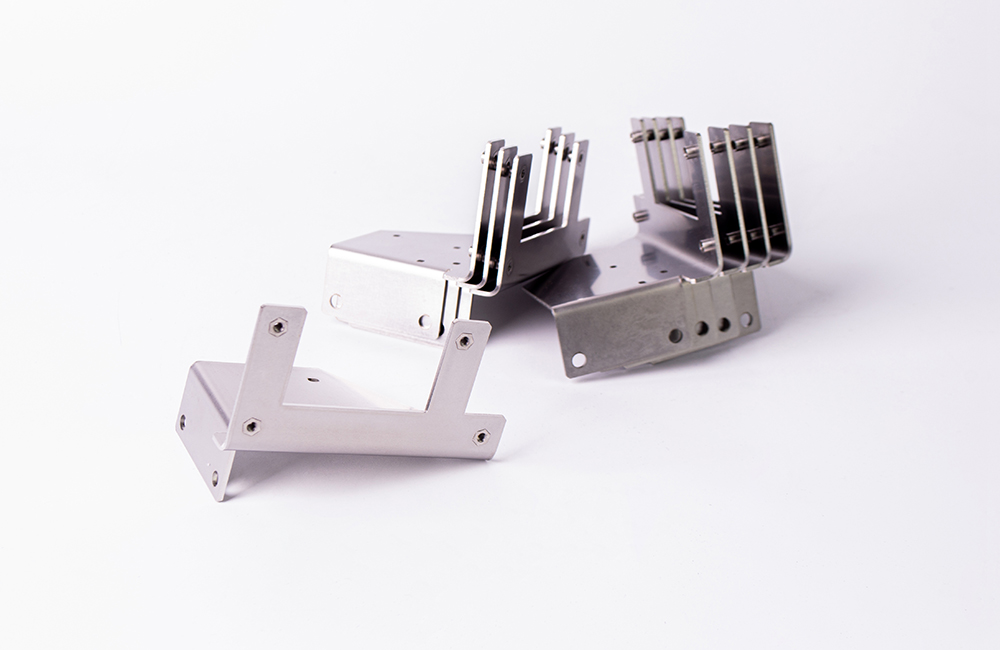

钣金翻边孔（行业内也常称为翻孔、抽牙或抽芽）是一种高效的冷冲压工艺，它通过在钣金件上已有的预制孔边缘施加压力，使其沿特定的曲线向上或向下翻起，形成一个垂直于板面的竖立直边。

要设计一个高质量的翻边孔，关键在于精确计算预制孔直径、合理设定翻边高度，并注意材料选择与相邻特征的间距。它的核心价值在于能在不增加额外零件（如焊接螺母）的前提下，为薄板钣金提供一个高强度、可攻丝的可靠连接点，其平面保持平整，空间利用率极高。

核心设计参数（精准攻丝的关键）

要使翻边孔最终能成功攻丝并具备足够的连接强度，有四个关键尺寸需在设计阶段就仔细规划好。

预制孔直径 (d): 预制孔是翻边的起点，其直径大小直接影响最终翻边质量和高度。过小会导致材料过度拉伸甚至开裂；过大则会使翻出的直壁高度不足，无法攻丝。通用公式参考: 预制孔直径 (d) = 抽芽孔内径（即攻丝目标直径，如M3为3mm） - 2×翻边高度(h)×(材料延伸率)。对于常规材料（如SPCC），翻边高度h通常取板厚T的1.5至3倍。材料延伸率: 是一个经验系数，软性材料（如铝、低碳钢）塑性好，可取 1.0；而硬性材料（如不锈钢）延伸率低，需取较小的值，如0.8，以防止开裂。一个设计案例: 当材料为1mm厚的SPCC板，计划做一个M4的螺纹翻边孔（D=4mm），设定翻边高度为h=2mm（即2倍板厚），材料延伸率取0.9。计算得出d ≈ 4 - 2×2×0.9 = 0.4mm。为了留出安全余量，实际生产中预制孔直径可取0.5mm。作为快速参考，对于常见的M3和M4螺纹孔，一些手册也直接给出了各种板厚对应的预制孔径推荐值。

翻边高度 (h): 决定了螺纹的有效咬合长度。高度越大，螺纹的拉脱强度越高。但受材料的极限延伸率限制，最大翻边高度通常不能超过板厚的4倍。最低要求: 设计时，应确保翻边高度 h ≥ 3×螺距(P)或至少≥ 0.8×螺纹公称直径，以此保证足够的螺纹连接强度。

翻边根部圆角 (r): 这是翻边孔直壁与原始板面之间的过渡圆角。它对于防止应力集中、避免根部开裂至关重要。设计要求: 根部圆角半径 r 不宜过小，标准建议为 r ≥ 1.5 × 板厚(T) 或更大。

安全间距: 为确保翻边时材料有足够的流动空间并防止邻近特征变形，翻边孔与板边、或其他孔洞之间必须保持安全距离。与其他孔/板边的距离: 最小距离应为2.5 × 板厚(T) + 翻边高度(h)。翻边高度 (h) 的最低要求: h 的最小值也需要满足 h ≥ 3.5 × 板厚(T) + 根部圆角半径(r) 的条件。

核心工艺路线

在钣金的实际生产中，完成一个翻边孔通常有两条主流的工艺路径：

路径一：单工序复合模（首选方案，适用于大多数情况）这是最常见、最高效的方式。模具设计时将“冲预制孔”和“翻边”两个工位巧妙地集成在同一副模具中，在冲床的一次行程里，同时完成冲孔和翻边。成品的翻边孔高度H、外径D1分别取决于模具中凸模和凹模的设计尺寸。此方式一次性完成，效率最高，精度最稳定，适合大批量生产。

路径二：先冲孔后翻边（特殊工艺，应对高要求）对于一些对翻边高度有额外要求，或需要特殊处理的孔，则会采用此方式。工序为：先通过激光切割（灵活但稍慢）或冲压（更快）加工出预制孔。再在另一副模具上进行专门的翻边工序。此方式工序稍长，但可以为后续工序提供更多的灵活性。此外，还有专门应对超薄板材（如0.75mm）挑战的无预制孔翻边工艺，以及一次走完所有工序的级进模生产，这些都属于更细分的专业方式。

常见问题与设计规避

了解常见缺陷及其原因，能帮助你有针对性地避免在设计阶段就埋下隐患。

侧壁开裂: 这是最常见也最棘手的问题。主要原因: 预制孔径过小，材料延伸率不足，或模具间隙配合不当。设计规避: 在设计中，精确计算预制孔直径，并为延伸率较低的材料（如不锈钢、硬态铝）留出充足余量。

翻边高度不足:主要原因: 预制孔径过大，导致翻边时用于形成竖壁的材料量不足。设计规避: 严格遵守设计公式，必要时可通过板材成形仿真（CAE分析）进行验证。

侧壁起皱:主要原因: 通常由模具间隙过大引起，导致翻边时材料无法被均匀拉伸，出现褶皱。设计规避: 此为制造工艺问题，但在设计时，可建议模具供应商将凸、凹模配合间隙严格控制在理论板厚的1.05至1.1倍之间。

边缘塌角或缺料: 当翻边孔位置太靠近板材边缘时，边缘的材料不足以提供足够支撑，导致翻边边缘不完整。设计规避: 在设计阶段就严格遵守“安全间距”的规范。设计规避: 严格按照前面提到的“安全间距”进行设计。

材料与工艺限制

设计一个成功的翻边孔，还需对材料本身有所考量。

材料选择: 低碳钢板（SPCC）、镀锌板（SECC） 和软态的铝板是首选，因为它们具有均匀的塑性和良好的延展率。不锈钢则需要选用专门的退火态型号，因为硬态不锈钢直接翻边极易开裂。特别要注意，对于厚度T≥1.5mm的不锈钢板，直接翻M3等小螺纹孔是行业的禁忌，可靠度极低。

板厚限制: 翻边孔工艺主要适用于0.5mm至3.0mm的中薄板。板厚过小，翻出的凸台自身强度不足；板厚过大，所需的成形力会急剧上升，易损坏模具。

总结

总而言之，钣金翻边孔（或称为翻孔、抽芽）是一种极具价值的精密成形工艺，它的设计并非一成不变，背后有明确的材料学和几何学支撑。对于设计工程师来说，能否设计出一个“好”的翻边孔，关键就在于能否精确计算其预制孔直径并合理布局其位置。当你掌握了预制孔计算这个核心变量后，它就从一个容易失效的“风险点”变成了一个性能优异且成本低廉的“可靠伙伴”。
