钣金冲压凸包是什么意思

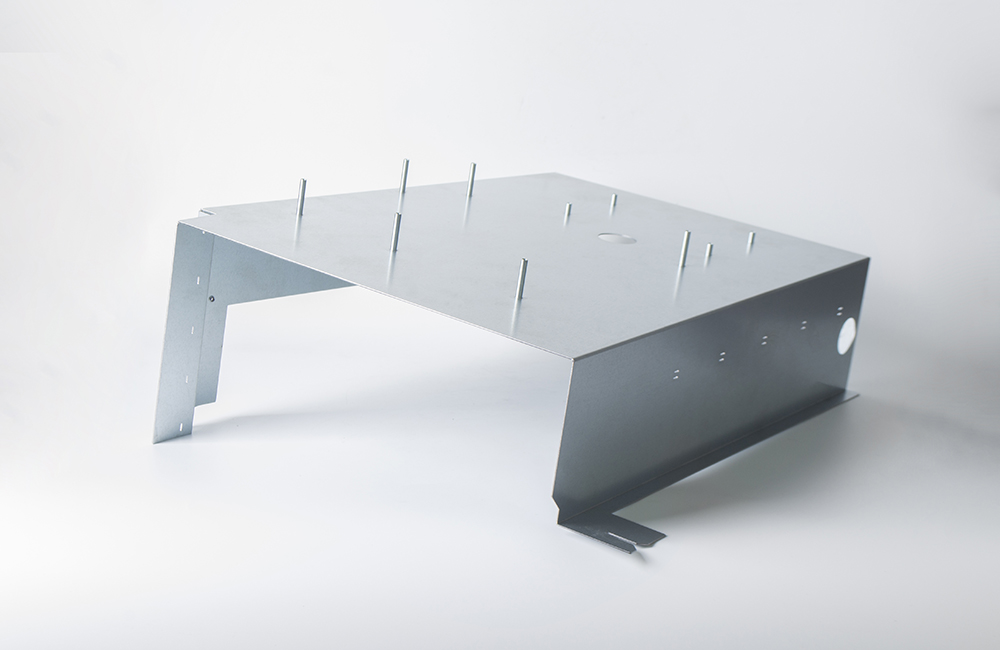

钣金冲压凸包是一种通过模具在金属板料上冲压出局部凸起结构的工艺，主要用于在不增加材料厚度的前提下，提升钣金件的局部强度、提供定位基准或避让空间。 它是钣金设计中常用的特征之一。

核心定义与区别

定义：钣金凸包依靠材料的局部延伸产生塑性变形，形成凸起或凹陷的结构。

核心区别：凸包（也称起伏成形）与拉深工艺有本质不同。拉深主要形成较深的空心件，有明确的设计意图；而凸包的变形是局部、非意图性的，材料厚度的少量改变是变形过程中自然形成的，并非设计的主要目标。

主要应用场景

结构加强：通过在平面板材上冲压出凸包（或称加强窝），利用其立体结构有效分散压力，能将钣金件局部刚度提升2-3倍，防止受力后变形。例如，在折弯处设计三角形或长条形凸包可以显著提高结构强度。

定位与限位：凸包可作为零件间的自定位销或在运动机构中作为限位块，以简化装配。

避空与支撑：为内部其他零件让位，避免干涉；也可作为垫高结构，使两个零件之间形成所需间隙。

设计关键参数

最大深度 H：一般不超过板厚的3倍（H ≤ 3t）。深度过大容易导致材料过度拉伸甚至破裂。

冲头圆角 R：建议不小于板厚（R ≥ t），可避免冲压时划伤板材；根部圆角建议取R0.3~R1，有助于防止开裂。

侧壁斜度 α：建议不小于15°（α ≥ 15°），以保证材料流动顺畅，减少成形后的变形。

侧壁厚度：成形后最小厚度约为原板厚的0.7~0.9倍，设计时应确保这个厚度不小于0.5mm，以保证强度。

最小间距：凸包与凸包之间、凸包与钣金边缘或折弯边之间的距离，建议不小于2倍板厚（≥ 2t），避免应力干扰或影响折弯质量。

模具间隙：通常取板厚的1.05~1.1倍（1.05t ~ 1.1t），有助于获得形状规整的凸包。

加工工艺与难点

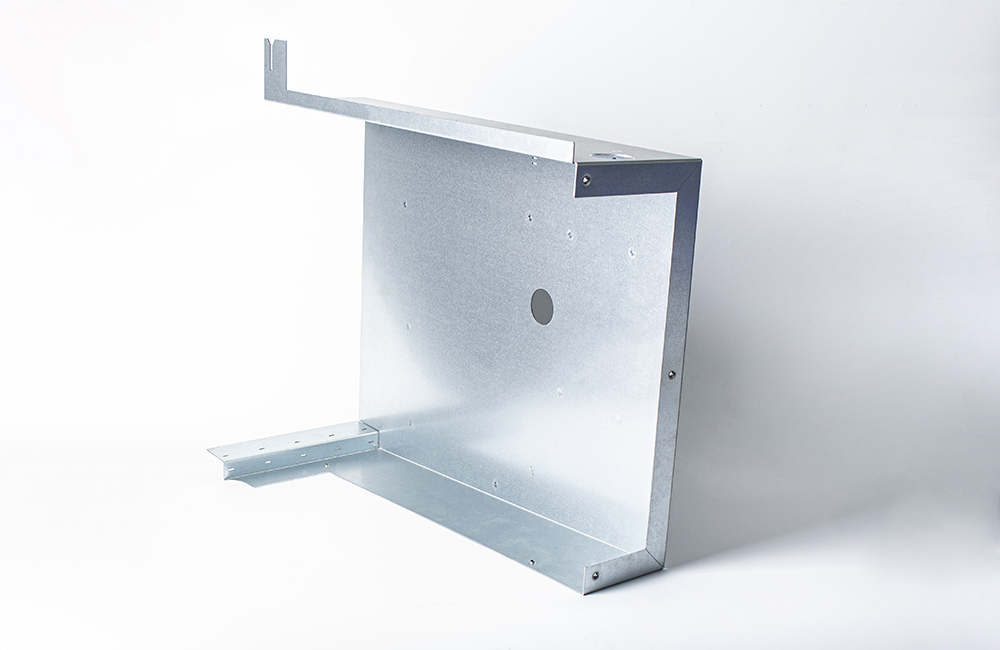

常用材料：适用于冷轧板、铝板、黄铜板等，厚度通常在 0.5mm至3mm 之间。不锈钢因材料较硬，可能需要退火处理或更复杂的工艺。

标准工艺：先将板材裁切为展开尺寸的毛坯。需要注意的是，凸包成形时会产生收缩力，影响毛坯尺寸，因此准确的展开始终是控制精度的关键。使用专用模具进行冲压成形。最后再冲切外形和折弯等后续工序。对于过硬的板材或过高的凸包，可能需要采用分步冲压工艺，即先“抽弧形”以预拉入材料，再进行“整形”，以有效避免拉裂。

质量缺陷与对策：拉裂：通常由于凸包高度过大、材料延展性不足或圆角过小导致。可通过增大圆角、降低高度、优化模具间隙、退火处理材料或采用辅助工艺孔等措施来减小变形抗力。起皱：多因材料受压失稳或料流不均匀。可通过在凸包周围设计“止裂槽”，或在新模具中增设拉伸避让结构来均匀受力。凹凸不平：这是冲压件最常见的表面问题，主要由材料或模具表面附着灰尘、铁屑等杂质引起，因此保持生产环境的洁净至关重要。

其他助益

与加强筋的区别：加强筋通常是长条形，主要目的是提升钣金件的整体结构强度；而“凸包”更多指点状、圆形的凸起，除加强外，还常用于定位、避空等。

成形过程分析：应用有限元仿真软件分析应力分布发现，板材与凸模接触处的应力在成形完成时最大，这是结构中最薄弱的环节。

定位销的设计要则：当作为定位销使用时，需严格控制尺寸精度（如直径公差可达±0.04mm），并确保与基体有足够的材料连接以防脱落。
