钣金配合是什么意思

“钣金配合”是指在钣金结构设计中，两个或多个钣金零件（或钣金与其它零件）在装配时相互之间的位置关系、连接方式以及预留的间隙、公差等设计要素。它的好坏直接决定了产品装配的难易程度、连接的可靠性以及最终的整体精度。

钣金配合与机械加工中的轴孔配合有很大不同。钣金件是通过冲压、折弯、焊接等工艺成形的，其尺寸精度通常低于机加工零件（常见公差为±0.1mm至±0.5mm），且存在回弹、翘曲、热变形等固有特性。因此钣金配合不能套用“过盈、过渡、间隙”的严格分类，而更需要依靠合理的结构设计来包容这些工艺偏差。

一、钣金配合的常见形式

根据连接方式和使用场景，钣金配合主要分为以下几种：

1. 叠合配合（面贴面）
两块钣金零件局部或全部重叠贴合，通过焊接、铆接、螺钉或卡扣固定。这种配合最简单，关键在于控制贴合面的平面度以及预留的焊点或紧固件位置。叠合时通常会设计定位特征（如翻边、凸包、定位孔）来防止相对滑动。例如机柜的门板与框架之间的搭接。

2. 插入配合（孔轴或槽舌）
一个钣金件上冲压出凸起的卡扣或舌片，另一个件上开孔或槽，通过弹性变形将舌片插入孔中并回弹卡住。常见的有卡扣连接、弹簧片固定等。这种配合需要精确控制舌片宽度与孔宽的差值（一般单边间隙取0.1mm～0.3mm），以及舌片插入后的过盈量（通常0.2mm～0.5mm的干涉量以保证卡紧不松脱）。

3. 折弯互锁（包边、咬边）
两块板材通过折弯的边互相钩住或包裹。典型例子是车门内外板的包边工艺、钣金盒子的转角咬缝。这种配合不需要额外紧固件，但对折弯角度、圆角半径以及上下模的配合精度要求较高。设计时需预留咬合量（通常2～4倍板厚）并保证折弯后的回弹不影响紧密性。

4. 焊接配合
在焊接前，两个钣金件需要先进行定位配合。根据焊缝形式（对接、搭接、角接），配合间隙需严格控制。例如点焊时两层板必须紧密贴合，间隙不应大于板厚的10%，否则会导致焊接飞溅或熔核不牢。对于长焊缝，为防止焊接变形，需要设计点固焊的自由度或约束。

5. 螺纹连接配合
钣金件上通过翻边攻丝、焊接螺母、压铆螺母或自攻螺钉来实现与另一个件的螺纹连接。此时需要注意钣金翻边孔的高度和强度，以及自攻螺钉的底孔直径（通常为螺钉公称直径减去螺距的约0.8倍）。压铆螺母的安装孔需与螺母底端紧密结合，过大会导致压不紧或脱落。

二、钣金配合设计的关键参数

间隙设计：钣金件之间的间隙是配合设计的灵魂。间隙分为两种：一是组装必要的活动间隙（例如门板与框体之间的缝隙，通常取0.5mm～1.5mm，视觉均匀即可）；二是用来补偿加工误差的容差间隙（例如两个通过螺钉连接的零件，通孔直径比螺钉大0.5mm～1.0mm，以便调节位置）。对于需要拆卸的配合，间隙应适当放宽；对于定位配合（如靠销钉或凸包定位），则应采用较小的间隙（0.05mm～0.1mm）甚至零间隙，但此时对钣金精度要求很高，通常需辅以模具保证。

定位特征设计：为了保证装配时不会错位，钣金配合中经常设计独立的定位结构，而不是单纯依靠紧固件孔来定位。常见的定位特征包括：冲制凸包与对面凹坑的配合、折弯边上冲出的半圆缺口与另一方翻边的啮合、或者在两个钣金件上分别设置长圆孔与圆孔组合来限制自由度（一个圆孔限制XY，一个长圆孔限制角度）。定位特征与紧固件最好分开——定位特征承担精确对位，紧固件只负责锁紧。

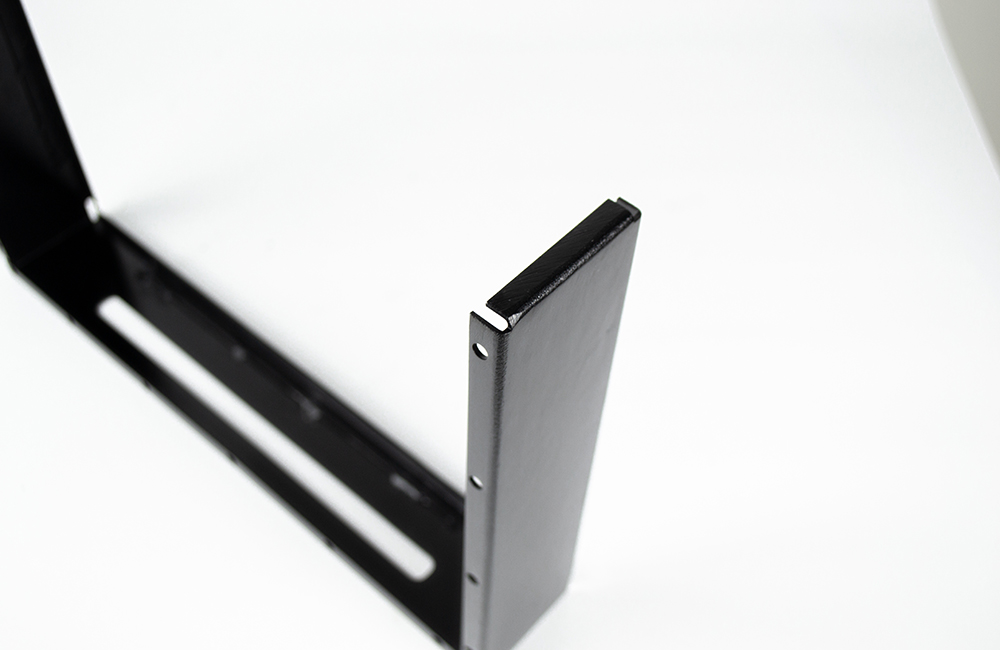

公差分配：由于钣金件本身存在±0.2mm甚至更大的尺寸公差，在配合设计时应采用“基准面/基准边”原则，即所有相关的尺寸都从同一个基准（如折弯后的底面或主要安装面）标注，避免公差累积。对于两个钣金件的配合距离，建议使用“浮动连接”或“可调结构”来吸收累计误差。例如在长度方向使用长圆孔，或在高度方向增加调整垫片。

考虑钣金工艺特点：折弯会产生圆角，因此当两个零件在折弯内侧配合时，需要留出圆角避位空间，否则会出现干涉。另外，钣金件切边会有毛刺（虽然会去毛刺但仍有微小残留），在滑动配合面中要避免毛刺方向与运动方向相反，或者设计倒角。焊接热变形会使配合面翘曲，所以设计焊点时尽量对称分布，并考虑焊后二次整形或增加支撑筋提高刚性。

三、常见钣金配合结构举例

1. 卡扣配合
在一块钣金上冲压出一个悬臂式的弹性舌片，末端有凸起的卡爪；另一块钣金上开一个尺寸略大于卡爪的方孔。装配时，舌片弹性变形使卡爪滑入方孔，然后回弹，卡爪的斜面扣住孔的边缘。设计时需计算舌片的长度（通常为板宽的4～6倍）、厚度（一般取原板厚）以及卡爪的导入角（30°～45°）和保持角（90°或稍小）。卡扣配合可实现快速拆装，但多次使用后会产生塑性变形，因此适用于不频繁拆卸的部位。

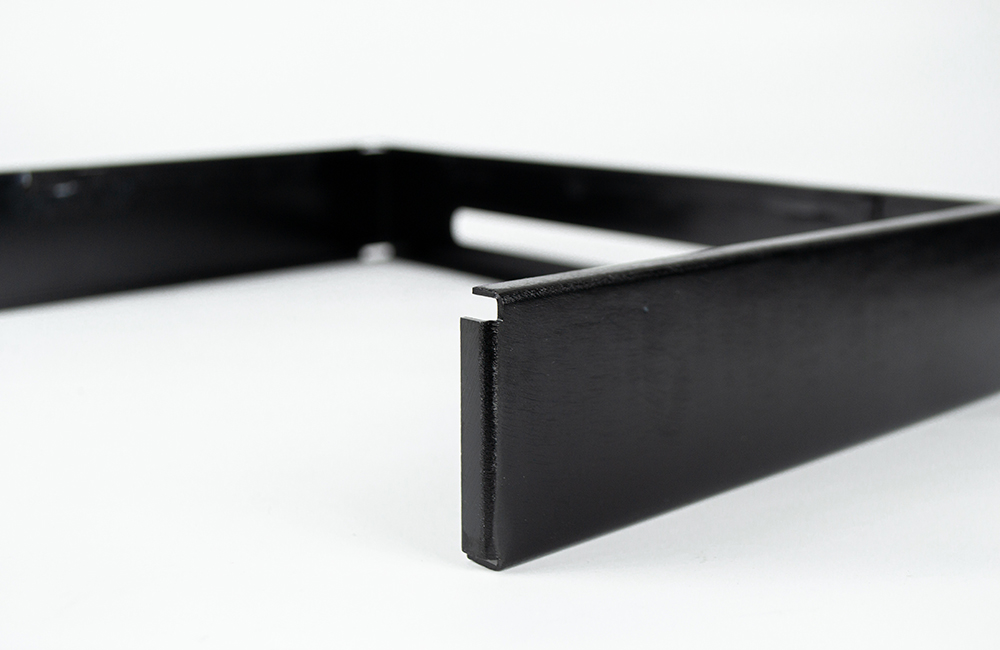

2. 翻边与折弯槽的嵌套
一块板的边缘折弯成90度，另一块板在该位置做一个凹槽或同样折弯的匹配槽，使两者像榫卯一样互相嵌入。这种结构常见于电器柜体的立柱与横梁连接。其配合间隙通常取0.2mm～0.4mm，如果钣金厚度较大（2mm以上）则需要适当放大到0.5mm。

3. 利用钣金凸包做定位销
在一个零件上冲出半圆形或圆锥形凸包，另一个零件上冲出一个略大的孔（比凸包直径大0.1mm～0.2mm）。装配时凸包插入孔中实现精确定位。这种方法成本低，但凸包高度受板厚限制（一般不超过3倍板厚），只能用于薄板。

4. 拉铆螺母与螺钉配合
对于需要经常拆卸或受力较大的连接，可以在钣金件上安装拉铆螺母或压铆螺母，另一个件开过孔，用螺钉锁紧。此时两个钣金件之间可以有微小间隙（可以通过螺母的台阶高度来控制），避免了因钣金不平而导致锁紧变形。

四、钣金配合的常见问题及对策

干涉
表现：装配时零件互相碰撞无法装到位。原因：折弯圆角未避位、展开尺寸错误或累积公差超限。对策：在设计阶段进行3D装配模拟，检查最小间隙；在图纸中标注不干涉要求；样件阶段通过修锉调整并修正模具。

间隙过大或过小
表现：间隙不均匀，一边紧一边松，或者整体晃动。原因：钣金件平面度、垂直度超差，或者折弯角度不准。对策：在配合面上设计局部调整结构（如增加凸点拱起，通过压平来微调间隙）；采用长圆孔实现位置可调；对折弯角度进行加压实测并修正补偿。

连接松动
表现：使用一段时间后紧固件松动，或卡扣脱出。原因：振动导致自攻螺钉退丝，或卡扣的保持角设计不足。对策：采用防松垫圈、螺纹胶或带法兰的螺钉；卡扣保持角设计为85°～89°，使其产生轻微过盈预压；增加第二道锁紧结构。

焊接变形导致配合失效
表现：焊后原本能轻松装配的两个零件变得无法对齐。原因：焊接热输入过大或焊接顺序不合理。对策：分段跳焊、对称焊；先点固后再满焊；焊后增加校平工序；在设计时预留焊接收缩余量（每米焊缝约0.2～0.5mm收缩）。

锈蚀或电化学腐蚀
表现：配合缝隙处生锈，尤其是不同材质接触时（如不锈钢与碳钢）。原因：潮湿环境下缝隙藏水，异种金属接触产生原电池效应。对策：避免异种金属直接接触，必要时中间加绝缘垫片；涂密封胶封闭缝隙；表面处理（镀锌、达克罗）覆盖。

五、钣金配合的设计流程建议

首先是明确配合类型：需要固定连接还是可拆连接？受力大小？是否需要密封？是否经常拆卸？根据这些选择连接方式（焊接、螺钉、卡扣等）。然后是设定基准：确定一个主基准面和两个方向上的定位基准，所有相关尺寸从基准引出。接着进行公差分析和间隙设计：计算钣金件可能的最大偏差，设定合理的配合间隙和调整余量。之后设计定位特征：加入凸包、翻边、定位孔等辅助定位，分离定位与紧固功能。最后进行工艺性检查：确认折弯圆角是否与配合零件干涉，检查毛刺方向是否有利，评估焊接变形影响。

在设计评审和样件验证阶段，钣金配合必须经过实物验证。即使三维装配检查无误，实际样件仍可能出现回弹或焊接变形导致的配合偏差，因此首件装配后需要测量关键配合尺寸并修正图纸或模具。

六、总结

钣金配合的核心思想是“柔性定位、刚性连接”——利用钣金的弹性变形或少量间隙来包容加工误差，同时通过合理的紧固方式保证受力后不松动。与机加工配合追求“越精确越好”不同，钣金配合的设计应当学会故意制造一些“调整空间”，例如长圆孔、垫片槽、弹性卡爪等，让装配工人能够进行简单的手工调整。同时，定位特征要可靠且独立，不能依赖紧固件兼作定位。
