七轴数控加工中心介绍

七轴数控加工中心，可以看作是在五轴技术基础上的一次巨大飞跃。简单来说，它就是在传统的五个运动轴之外，又增加了两个额外的自由度，实现了更复杂的协同运动。

一、七轴如何实现“一次装夹”

七轴加工中心是在三个直线轴的基础上，增加了四个旋转轴。这种配置使得它无需多次装夹，就能完成几乎所有角度的加工。

三个直线轴分别为X轴、Y轴和Z轴，它们实现刀具在水平、垂直和纵深方向的直线移动，是所有数控加工的基石。

四个旋转轴中，A轴绕X轴旋转，B轴绕Y轴旋转，C轴绕Z轴旋转。而最关键的是增加了E轴（有时也称为U轴），它可以是额外的工件托板、主轴摆动或其他辅助运动，极大地丰富了加工姿态，真正实现了“一次装夹，全件加工”。

需要说明的是，虽然名义上有七个轴，但在实际切削中，为了保证稳定性和精度，一般最多同时协同控制五个轴进行联动。其余两个轴通常用于辅助，如调整姿态或快速换位。

二、七轴加工的优势

七轴加工中心不仅是轴数的增加，更代表了加工理念的革新。

在极致精度与效率方面，它省去了繁琐的重复装夹，避免了多次定位引入的误差，消除了一次装夹中所有面加工的累积误差，并显著缩短了辅助时间。同时，配合高达每分钟三万两千转的主轴转速，可以实现高效切削。

在解放设计枷锁方面，七轴系统让刀具可以到达任何角度，轻松加工深腔、复杂曲面等传统设备难以处理的“死角”，为航空航天、医疗等领域极其复杂的几何形状提供了制造可能。

在稳如磐石的品质方面，通过规避潜在碰撞并确保刀具始终处于最佳切削姿态，获得的零件可以达到Ra小于0.2微米的极致表面光洁度和更高的精度。

在智能化基石方面，七轴机床丰富的运动轴为集成机器人上下料、在线检测等自动化单元铺平了道路，是实现“黑灯工厂”的关键装备。

三、应用领域

七轴加工中心主要服务于对精度有极致要求的“金字塔尖”行业。

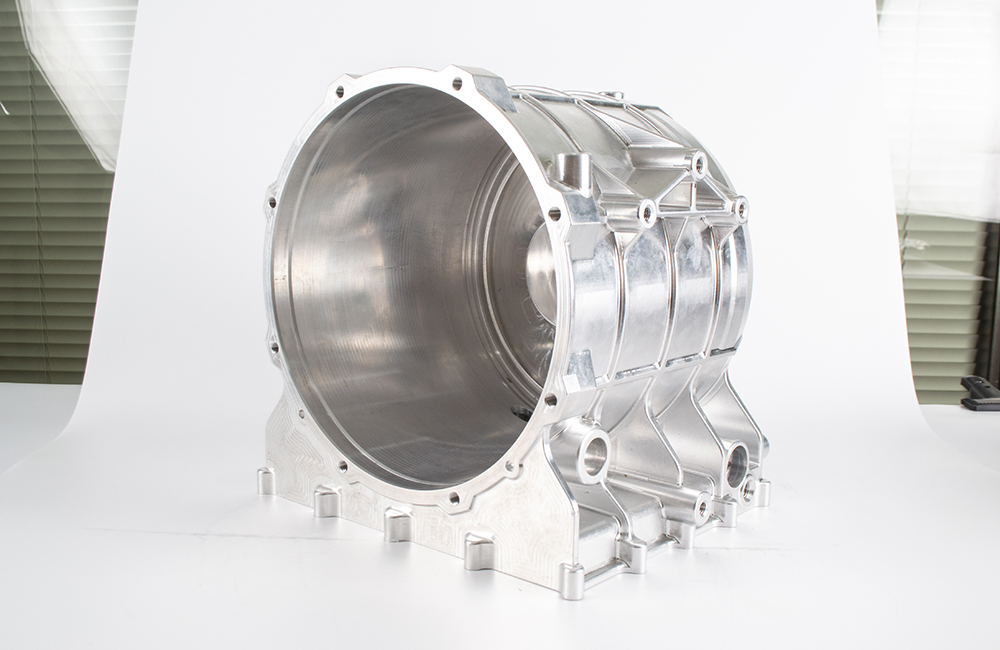

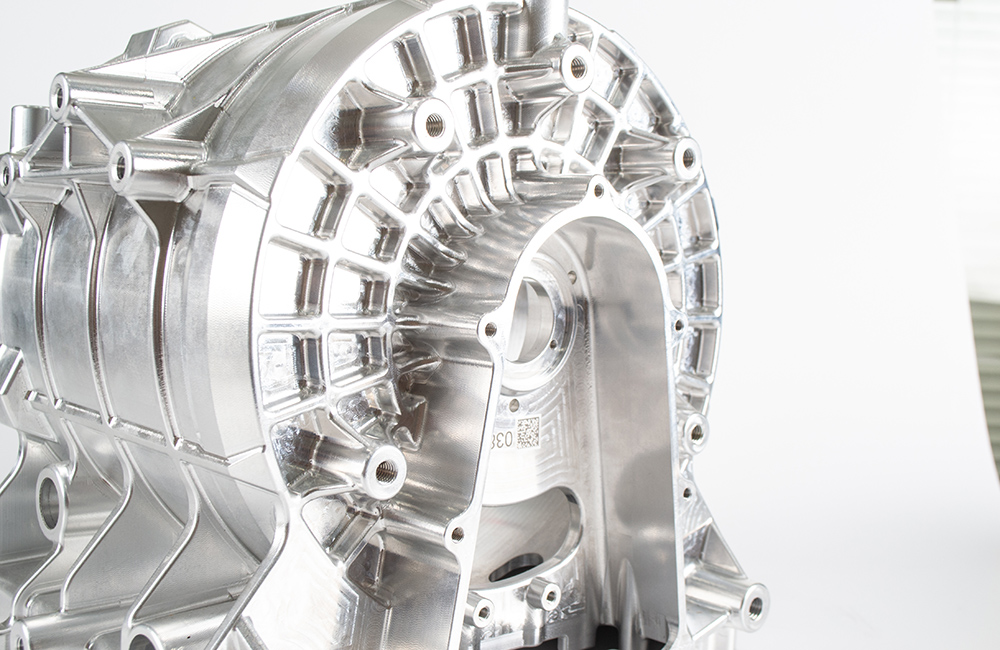

在航空航天领域，它用于加工飞机发动机整体叶盘、涡轮叶片、机匣等关键部件。在汽车制造领域，它用于制造复杂曲面的发动机缸体、变速箱壳体、新能源汽车电机壳等核心部件。在医疗器械领域，它用于定制化生产人工关节（髋、膝关节）、骨科接骨板、牙科植入物等生物相容性零件。在精密模具领域，它用于制造高精度注塑模、压铸模等。在能源动力领域，它用于加工大型发电机转子、叶轮、舰船螺旋桨、风力发电机等。在尖端制造领域，它还被用于人形机器人关键零件的加工。

四、主要厂商与市场

在全球领先的技术竞争中，代表性设备有德玛吉森精机的NT系列、日本松浦机械的MAM72系列、瑞士利勃海尔等。国内厂商也在发力，推出了如创世纪CX700-2000等设备。

这些高端设备价格不菲，从数百万元到上千万元人民币不等。随着中国“工业母机”战略的推进，国产化替代正在加速，七轴复合式加工中心也被列为关键攻关方向，其核心部件的国产化率已超过百分之八十五。

五、五轴与七轴的对比与选择

五轴加工中心的核心运动是三个直线轴加上两个旋转轴，它是复杂曲面加工的专家，极少需要二次装夹，主要优势在于一次装夹可以完成五个面的加工。其精度潜能通常达到IT5至IT6公差，表面粗糙度Ra小于0.4微米。五轴的技术复杂度高，需要强大的软硬件支持，设备投资和维护成本高昂。

七轴加工中心的核心运动是三个直线轴加上四个旋转轴，它是全向无死角加工的大师，能够真正实现一次性装夹完成所有特征。七轴的主要优势在于可以胜任超高难度的几何加工，并为智能产线提供更大的灵活性。其精度潜能更高，定位精度可小于±0.015毫米，表面粗糙度Ra小于0.2微米。七轴的技术复杂度极高，对软硬件及编程的要求最为苛刻，设备投资和维护成本极为高昂。

简单来说，如果你加工的是高精尖的复杂零件，且对效率和表面质量有极致要求，七轴加工中心就是最佳选择。它的价值在于解决五轴也感到棘手的“最后百分之十”的超高难度加工问题。如果零件的复杂程度和精度要求没有达到必须使用七轴的水平，那么五轴加工中心在性价比上可能是更合适的选择。
