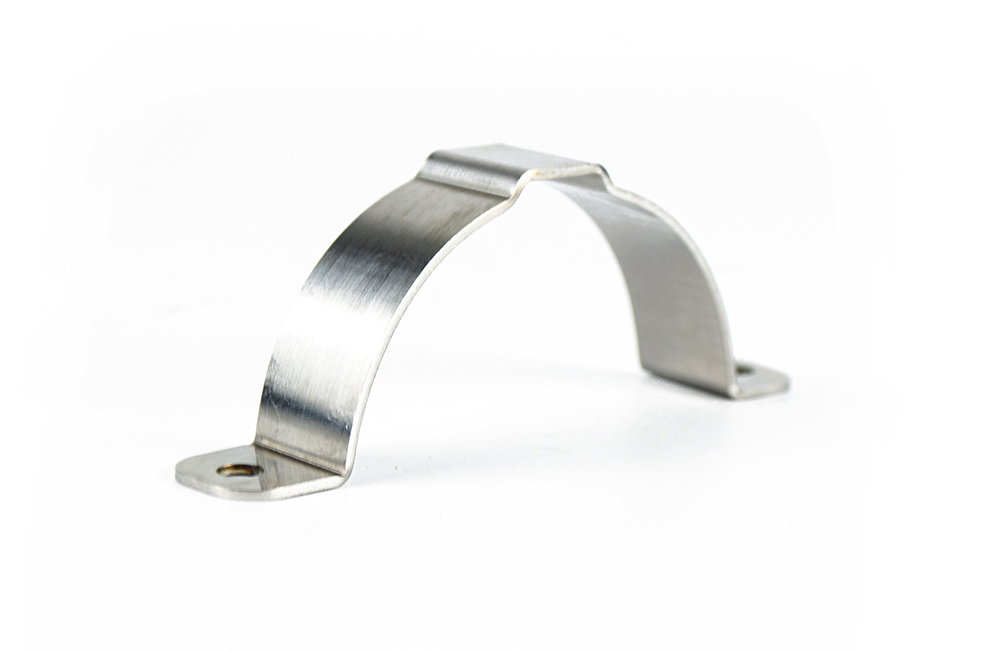

钣金受力分析详解

钣金受力分析是指利用力学原理和数值方法，评估钣金零件在特定载荷下的强度、刚度和稳定性。它的核心目的是确保零件在预期使用寿命内不发生永久性变形、断裂或失稳，同时优化材料用量和成本。

由于钣金件厚度远小于其他尺寸，其受力特性与块状零件有很大不同，分析时需要特别关注弯曲、局部压溃和屈曲等典型的破坏形式。

1. 钣金件的典型受力形式

在工程应用中，钣金件主要承受以下几种载荷：

拉伸与压缩：力沿材料表面均匀分布。由于钣金很薄，压缩时极易失稳（类似易拉罐被压瘪），因此稳定性通常是压缩工况下的首要考量。

弯曲：这是钣金件最常见的受力方式。比如，一个L形支架受力时，折弯角处会产生很大的应力。分析时，我们特别关注折弯圆角内侧的抗压屈服和外侧的抗拉撕裂风险。

剪切：例如，螺钉穿过钣金孔时对孔壁的压力。对于薄板，如果载荷过大，可能发生“剪切撕裂”或“孔被拉长”的现象。

扭转：非对称截面（如C型钢）受扭时，容易发生翘曲变形，且薄壁结构抗扭能力普遍较弱。

2. 钣金受力分析的关键步骤

一个标准的分析流程通常包括以下几个环节：

2.1 确定工况与载荷

分析场景：明确零件是承受静态力（如设备自重）、交变力（如振动）还是冲击力（如跌落）。

安全系数：根据行业标准选取。静载荷一般取1.5~2.0；有冲击或不确定因素时取3.0~4.0。

2.2 建立力学模型

简化边界条件：明确哪里是固定的（约束），哪里是受力的，哪里是自由的。

截面特性：计算截面的惯性矩和截面模数。对于钣金折弯件（如L型、U型、帽型），合理设计截面形状能大幅提升抗弯刚度。

2.3 应力与变形分析

强度校核：计算最大应力，确保其小于材料的许用应力，以防止屈服或断裂。

刚度校核：计算在力作用下的最大变形量，确保其满足装配或功能要求（例如，门板变形太大会卡住）。

2.4 稳定性评估（屈曲分析）

这是钣金分析的一大重点。薄板在承受压应力或剪切时，可能在应力远低于屈服强度时就突然发生“失稳”或“起皱”。为了提升抗屈曲能力，常见的做法是增加加强筋、翻边或减小板宽。

3. 钣金受力分析的核心关注点

3.1 应力集中

尖锐的折弯内角或急剧的截面变化会导致应力集中。经验法则是，折弯内圆角半径不应小于板厚，如空间允许，设计成1.5~2倍板厚能显著降低应力峰值。

3.2 焊接影响区

焊接会使材料局部变硬变脆，并产生残余拉应力。分析时，需将焊缝视为高应力区域，而焊接热影响区（通常距焊缝中心几毫米内）的强度会有所下降。

3.3 局部刚度

大面积平坦的钣金面就像“鼓面”，受压容易变形。解决办法是增加“加强筋”，这能用很小的材料成本换来几倍的刚度提升。

4. 常用材料强度参考（快速估算）

在实际计算时，常以材料的屈服强度作为钣金件开始发生永久变形的临界点。

普通碳钢 (Q235)：屈服强度约 235 MPa。

优质碳钢 (SPCC/DC01)：屈服强度约 180~280 MPa。

不锈钢 (SUS304)：屈服强度约 200~250 MPa（抗拉强度高，但屈服强度与碳钢接近）。

铝合金 (5052-H32)：屈服强度约 200 MPa。

铝合金 (6061-T6)：屈服强度约 240 MPa。

估算口诀（仅作为概念参考）：

一个手指粗（横截面积约 1 cm²）的Q235钢条，大约可以承受 2000 公斤的重量才会被拉断。

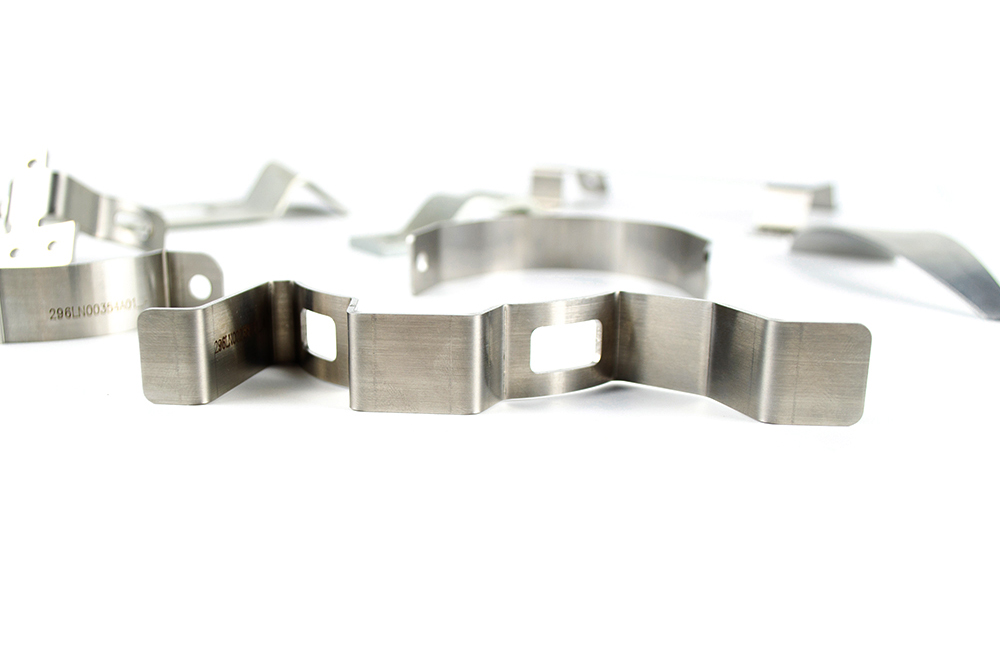

5. 设计巧思：如何让钣金“硬”起来？

很多时候，产品出问题不是因为材料不够厚，而是结构不合理。对于钣金，优化结构通常比简单增加板厚更有效。

折弯：这是最直接的加强方法。把平板的边缘折一下（形成L形或U形），抗弯刚度能提升几倍到几十倍。

加筋：在平面上冲压出凸起的筋或凹坑，能显著提高抗压失稳能力，但需注意筋的深度和过渡圆角。

翻边：在孔周围或边缘进行翻边处理，可以加强孔周边的强度，避免撕裂。

6. 常用的分析工具

理论计算：对于简单梁、板结构，使用材料力学公式（如 σ = M/W）做初步估算。优点是快速、深刻，有助于理解物理本质。

有限元分析 (FEA)：对于复杂的钣金结构，推荐使用 SolidWorks Simulation、ANSYS Workbench 或 Abaqus 等软件进行数值模拟。它们能直观地给出应力云图和变形结果。

总结

钣金受力分析本质上是在“轻量化”和“足够强”之间寻找平衡的艺术。以厚度和形状为手段，对抗载荷；以屈曲和疲劳为关注重点；以提升刚度为核心目标。实际工程中，80%的失效问题集中在：折弯角应力集中导致的裂纹、大面积平板受压时的“鼓包”失稳，以及焊点或螺钉孔边的撕裂。

在进行具体分析时，建议从简化的理论估算开始，快速识别高风险区域，再对复杂部位进行精细化的有限元验证。
