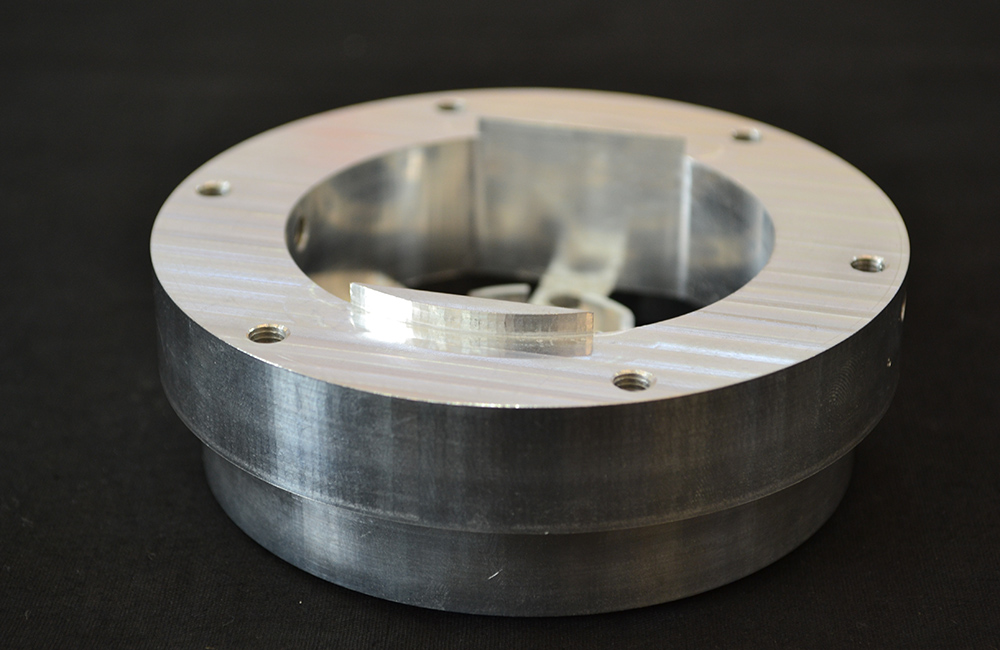

五轴数控加工技术介绍

五轴数控加工是现代精密制造领域的顶尖技术之一。简单来说，它就是一种能在一次装夹中，让刀具或工件从五个不同方向（X、Y、Z三个直线轴和A、B、C中的两个旋转轴）同时对零件进行加工的计算机数控机床。

核心优势：为什么五轴很重要？

相比传统的三轴加工，五轴技术的优势是“降维打击”般的。

精度更高：传统三轴加工复杂零件需多次装夹，每次都会引入人为定位误差。而五轴加工可以实现一次装夹，五面加工，避免了多次装夹带来的累计误差。

效率更高：在一次装夹中就能完成几乎所有工序，同时，刀具能以最佳角度进行切削，这对于钛合金等难加工材料，可大幅提升切削效率。

质量更好：可以实现恒定切削状态，获得更光滑、更均匀的加工表面，减少或省去手工打磨工序。

能加工更复杂的零件：能够加工出传统三轴设备难以完成的复杂曲面、深腔、倒勾等特征，是航空航天、医疗植入物等领域的必需品。

机械结构类型

根据旋转轴的位置不同，五轴机床主要有以下几种结构：

双转台：两个旋转轴都在工作台上。工件随工作台倾斜和旋转，适用于中小型精密零件加工，是模具和医疗零件加工的常见选择。

双摆头：两个旋转轴都在主轴头上。加工时刀具“摇头摆尾”，工件固定不动，适合加工大型或重型零件，在航空航天领域应用广泛。

摆头+转台：一个旋转轴在主轴头，另一个在工作台上。这种结构兼具灵活性和刚性，是最为通用的一种结构，能应对多种类型的复杂零件。

真假五轴：3+2 与真五轴联动

“真五轴”指能够同时进行五个轴联动的切削，其核心在于具备RTCP（刀尖点跟随）功能，即机床能自动补偿旋转运动带来的刀尖位置变化，保证编程更简单、加工更安全。而“假五轴”实际上是一种“3+2”的定位加工，即用两个旋转轴先将工件固定在一个倾斜角度，再以三轴方式进行切削。

核心技术解析

五轴加工的整个流程环环相扣，缺一不可：

工艺流程：从3D模型设计（CAD软件）、确定装夹方案，到生成刀具路径（CAM软件）、进行加工仿真、到最终上机切削。

关键参数：重复定位精度可达±0.003mm。对于难加工材料，如钛合金，五轴加工的精度普遍在±0.01mm的水平。

刀具与编程：编程需使用PowerMill、NX、HyperMill等专业CAM软件。后处理是编程的核心环节，负责将通用的刀位文件转换为特定机床能识别的G代码。

国产化进展：从2020年的18%提升至2025年的59.5%，预计到2030年将超过78%。在2026年CCMT展会（中国数控机床展览会）上，国产五轴机床参展数量达到441台。

主要应用领域

航空航天：航空发动机叶轮、叶片、机匣、结构件等核心部件。

精密模具：高端注塑模、压铸模、汽车覆盖件模具的复杂型腔和曲面加工。

医疗健康：人工关节（髋关节、膝关节）、骨科接骨板、牙科种植体等。

汽车与新能源：新能源汽车电机壳、变速箱壳体、底盘悬挂件等。

尖端科研：人形机器人关节部件、精密光学零件、半导体设备零件等。

总结

总的来看，五轴数控加工技术是解决复杂零件高精度、高效率加工的唯一途径。尽管其设备、编程和维护成本较高，但它在加工效率、产品质量和生产灵活性上的巨大优势，使其成为航空航天、医疗、高端模具等尖端制造业不可或缺的核心装备。
