5mm钣金加工注意事项

5mm厚度的钣金属于“中厚板”范畴，介于常规薄板（≤3mm）和厚板（≥6mm）之间。它的加工既保留了一些薄板的特性，又需要向厚板工艺靠拢。以下是针对5mm钣金在设计、切割、折弯、焊接、表面处理等方面的注意事项。

一、材料选择

5mm板材常用的材料有：

碳钢（Q235、SPCC、SS400）：性价比最高，强度足够，适合大多数结构件、底座、支架、机柜框架等。普通碳钢易生锈，需做表面处理。

不锈钢（SUS304、316L）：耐腐蚀、强度高，适用于户外设备、食品机械、化工容器、医疗设备等。但加工难度大（折弯回弹大、焊接热变形明显），成本高。

铝合金（5052、6061）：重量轻、散热好，适用于需要轻量化的场合（如航空航天、电子设备）。5mm铝板折弯时容易开裂，需注意最小折弯半径（建议≥2倍板厚）。

选择材料时还需考虑市场供应：5mm属于常见厚度，大多数钢材供应商都有现货，不需要特殊定制。

二、下料（切割）方法

5mm板材不能用普通的数控冲床（一般只能加工≤3mm），主要靠以下方式：

激光切割：主流选择。5mm碳钢激光切割速度较快，切缝窄（约0.2mm），精度高（±0.1mm），热影响区小。5mm不锈钢也可以激光切割，但需要更高功率（≥2000W），切面略微氧化。注意：激光切割后的边缘会有一层氧化皮（碳钢）或熔渣，需要打磨处理。

等离子切割：适合5mm及以上板材，切割速度快，但精度低（±0.5mm），切面有斜度（约1-3°），边缘粗糙带熔渣，需要二次打磨。如果对精度要求不高且追求效率，可选等离子。

水刀切割：无热影响，适合对热敏感的材料（如铝合金、铜），5mm厚度水刀切割速度较慢，成本较高，一般只在特殊需求时使用。

推荐：对于5mm钣金，优先选择激光切割，兼顾精度和效率。

三、折弯成形

5mm板材的折弯是难点，需要大吨位折弯机和合适的模具。

1. 下模V槽宽度

经验公式：V槽宽度 = 板厚 × (6~8)

对于5mm碳钢，推荐V槽宽度 = 5 × 8 = 40mm（常用40mm或45mm）。

对于不锈钢或高硬度材料，V槽可放宽至板厚的10倍（即50mm），以减少开裂风险。

2. 折弯力估算

折弯1米长、5mm厚的碳钢板（V=40mm），所需折弯力约为：P = 650 × 5² × 1 / 40 ≈ 406吨。

实际选择折弯机时需留有余量，建议选用500吨以上的设备。

5mm不锈钢需要的折弯力约为碳钢的1.5~2倍，需更大吨位。

3. 最小折弯边高度

由于V槽宽度较大（40mm），为了保证板材不滑入V槽，折弯边的直边高度应 ≥ V槽宽度的一半，即 ≥20mm。

如果设计的折弯边高度不足20mm，需要采用更窄的V槽（但可能增加开裂风险），或者更改设计。

4. 折弯内角

折弯内角 ≈ V槽宽度 / 6 ≈ 40/6 ≈ 6.7mm。

如果图纸要求的内角小于6mm，可能会产生开裂，需与供应商确认是否可以通过多次折弯或压痕工艺实现。

5. 回弹补偿

5mm板材回弹明显，尤其是不锈钢。需要在模具上增加过弯角度（通常1-3°），或者通过试折确定补偿值。

6. 折弯线与轧制方向

折弯线尽量垂直于板材轧制方向，否则外角容易开裂。5mm板方向性影响更明显。

四、焊接

5mm板材的焊接比薄板更有挑战性，但也比超厚板容易。

焊接方法：CO₂气体保护焊（MIG/MAG）：适用于碳钢，效率高，焊道成形好。5mm厚度可以开坡口（V型或Y型），也可以不开坡口，视强度要求而定。氩弧焊（TIG）：适用于不锈钢、铝合金，焊缝质量高但速度慢。5mm不锈钢需要多层多道焊。点焊：点焊用于5mm厚度已经很吃力，一般点焊机最大焊接总厚度为6~8mm（两块板之和）。如果5mm板与另一块5mm板点焊（总10mm），普通点焊机无法胜任，需采用大功率点焊设备或改用其他焊接方式。

焊前准备：5mm板材切割边缘可能留有氧化层或熔渣，焊接前必须打磨干净，否则容易产生气孔。对于厚板，通常需要开坡口（V型、Y型或U型），以保证焊透。5mm碳钢可以不开坡口，但如果要求全熔透，则建议开V型坡口，角度60°左右。

焊接变形控制：5mm板材焊接时热量输入较大，容易引起翘曲。建议采用分段跳焊、对称焊、刚性固定等方法。焊后需要安排校平工序（压力机或火焰校正）。

五、表面处理

5mm钣金件的表面处理与薄板类似，但有一些特殊考虑：

喷涂（粉末/油漆）：5mm板材比薄板更耐高温，喷涂时不易变形，适合各种颜色。喷涂前需进行抛丸或喷砂处理，去除氧化皮和油污，提高附着力。涂层厚度一般为60~120μm，不会显著影响尺寸。

电镀（镀锌、镀铬）：5mm板材电镀时需要注意挂具位置和电流分布，镀层均匀性可能比薄板差。大型5mm零件（如超过1200mm）可能超出电镀池尺寸，需提前确认。

发黑/磷化：适用于碳钢件，成本低，但防锈能力弱，仅适合室内干燥环境。

酸洗钝化（不锈钢）：5mm不锈钢焊接后必须进行酸洗钝化，去除热影响区的氧化皮，恢复耐腐蚀性。

六、结构设计注意事项（针对5mm）

孔的最小直径：冲孔时，孔径不应小于板厚，即5mm。如果小于5mm，应采用激光切割或钻孔。

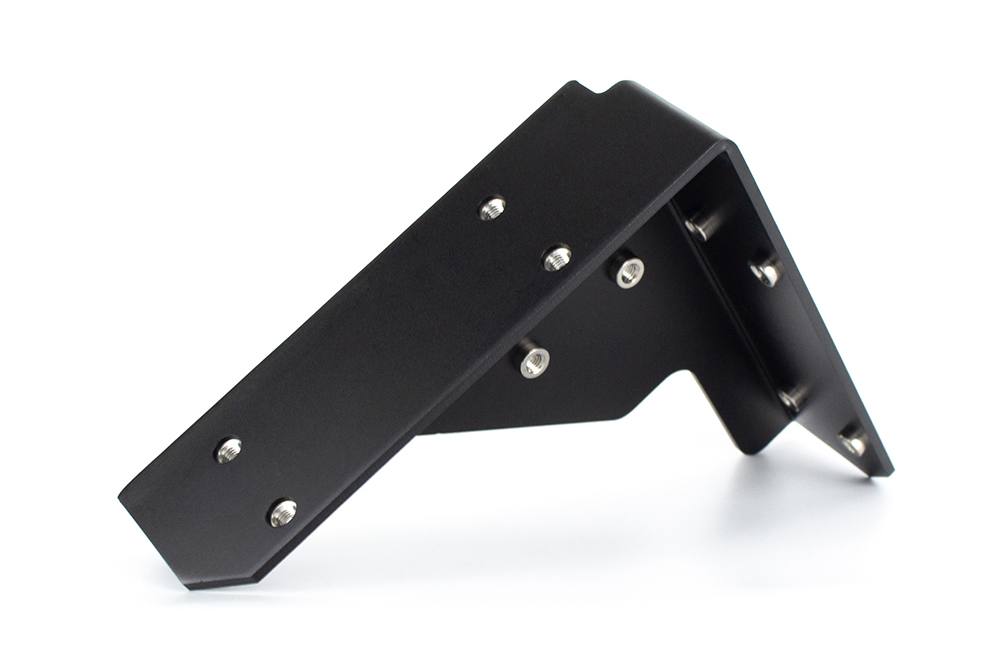

螺纹孔：直接在5mm板上攻丝是可行的（M6及以上）。M5以下的螺纹建议使用压铆螺母或焊接螺母。

加强筋设计：5mm板本身强度较高，但大面积平板仍有下凹风险。如果要求高平面度，可设计加强筋（深度≤3倍板厚，即≤15mm）。

倒角：所有锐边建议倒角C1~C2，防止割手和应力集中。

焊接位置预留：如果需要焊接，设计时应确保焊枪有足够操作空间（至少30mm）。

公差标注：5mm钣金的一般线性公差可取±0.3mm/m。如有精密装配要求，可标注±0.1~0.2mm，但会增加成本。

七、总结

5mm钣金加工需要重点关注的三个方面：

折弯：V槽宽度40~45mm，折弯力约400吨/米，最小折弯边≥20mm，内角约6~7mm，注意回弹和开裂。

切割：优先激光切割，精度高；等离子适合对精度不高的粗加工。

焊接：5mm碳钢可不开坡口，不锈钢需多层焊；注意焊接变形，焊后需校平。

如果5mm钣金零件有特殊的精度要求或复杂的结构，建议先进行小样试制，验证折弯系数和焊接变形量，再批量生产。
