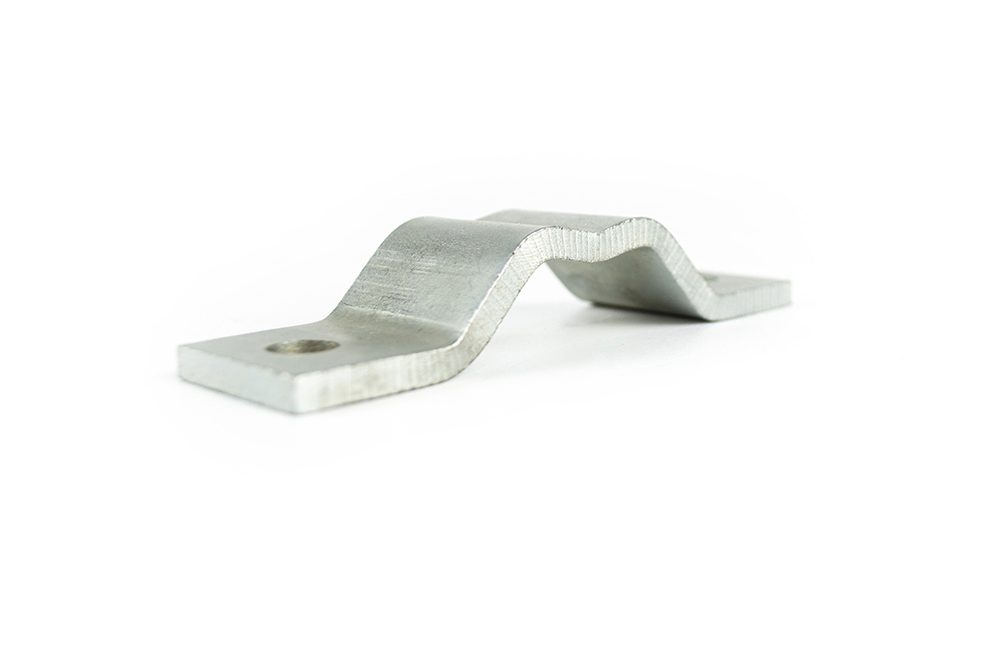

钣金零件注意事项

钣金零件设计得好不好，直接决定了它好不好加工、成本高不高、装不装得上。以下是几个关键维度的注意事项，覆盖从设计到表面处理的常见问题。

一、材料选择

板材厚度：选市场上常用的厚度（如0.8、1.0、1.2、1.5、2.0、3.0mm），避免非标厚度，否则采购困难且成本高。

材料类型：冷轧板(SPCC)：成本低、易加工，但易生锈，需要喷涂或电镀。镀锌板(SECC/SGCC)：自带防锈层，适合不喷涂或仅浅色喷涂的零件。不锈钢(SUS304/316)：耐腐蚀、强度高，但价格贵、折弯回弹大、焊接难度高。铝板(5052/6061)：轻、散热好、不生锈，但折弯易开裂、表面易划伤。

材料方向性：板材有轧制方向，折弯线应尽量垂直于轧制方向，否则折弯时外侧容易开裂。

二、结构设计

壁厚均匀：钣金件壁厚由原材料决定，设计时应保持整体等厚，避免局部加厚或减薄（因为无法实现）。

折弯圆角：折弯内角不应小于材料最小折弯半径。一般碳钢取0.5~1倍板厚，不锈钢取1~1.5倍板厚，铝取1~2倍板厚。过小会导致开裂。

折弯边高度：折弯的直边高度不应小于2倍板厚再加折弯半径（通常≥5mm）。太短会滑入下模V槽，无法成型。

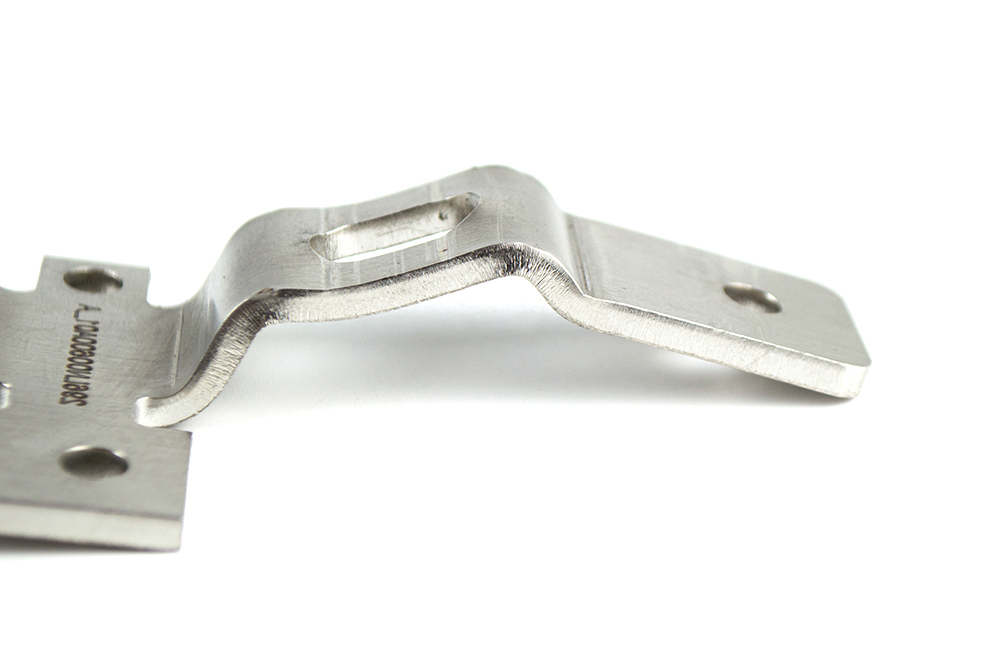

孔与折弯线的距离：冲孔边缘到折弯线的距离应不小于2倍板厚，否则折弯时孔会变形。

孔与孔、孔与边的距离：冲孔之间、孔到板材边缘应至少保留1.5~2倍板厚的距离，避免冲裁时材料撕裂或变形。

避免尖角：所有外角应倒圆（R≥0.5mm），内角应留圆角（R≥板厚的一半），避免应力集中和割手。

避免复杂成形：拉伸凸包、百叶窗、加强筋等成形特征，深度一般不超过3倍板厚，且需有过渡圆角。

自攻螺孔：直接在钣金上攻丝适用于厚板（≥2mm）或不常拆卸的场合；薄板应使用压铆螺母、翻边攻丝或焊接螺母。

三、工艺可行性

下料方式：激光切割：适合小批量、形状复杂、精度高的零件，但切割边缘有少量热影响区，切割后需去毛刺。数控冲床：适合大批量、规则形状，但冲孔直径不小于板厚，且板厚通常≤3mm。剪板机：只能直线裁剪，用于备料。

折弯顺序：设计时应考虑折弯会不会相互干涉。例如，一个“U”形零件，两边的折弯高度不同时，应先折高边还是低边？设计者最好提供折弯顺序建议或工艺留槽。

焊接设计：尽量避免长焊缝连续焊，应采用断续焊或点焊，减少热变形。焊接位置应便于焊枪进入，至少预留30~50mm操作空间。不同材料（如不锈钢与碳钢）焊接需要特殊焊材，且易产生电化学腐蚀。

公差标注：钣金件一般尺寸公差为±0.3mm/m，精密折弯可达±0.1mm/m。不要标注过严的公差（如±0.02mm），钣金工艺达不到，除非后续机加工。未注公差可遵循ISO 2768-mK或GB/T 1804-m。

四、装配与配合

定位特征：在钣金件上设计定位凸包、翻边或半剪孔，便于装配时快速对齐。

间隙设计：两个钣金件通过螺钉连接时，通孔直径应比螺钉大0.5~1.0mm，以便调整位置。卡扣连接时，卡扣宽度与卡槽间隙取0.1~0.3mm。

考虑焊接变形：焊接后的零件平面度可能从±0.5mm变到±2mm以上。如果要求高，需安排焊后校平或增加加强筋抑制变形。

表面处理对尺寸的影响：喷涂（粉末/油漆）会增加厚度，一般涂层厚度30~100μm，精密配合面需预留余量。电镀（镀锌、镀铬）增加厚度约5~15μm，螺纹孔需适当放大底孔。

五、表面处理

防锈：碳钢件必须做防锈处理（喷涂、电镀、发黑、磷化等），否则几天就会生锈。不锈钢件焊接后需酸洗钝化，恢复耐腐蚀层。

外观：拉丝、喷砂、抛光等处理可以提升质感，但会增加成本。喷涂前必须彻底除油、除锈，否则涂层容易脱落。

环保要求：电镀（尤其是镀锌）会产生废水，现在很多地区限制，可优先考虑粉末喷涂。

六、成本控制

减少工序：能用一次折弯完成的结构，不用两次焊接。能采用标准下料尺寸，不用非标板材。能利用现有模具的冲孔形状，就不新开模具。

简化结构：避免过多、过小的折弯边。避免需要专用夹具才能定位的复杂曲面。

材料利用率：设计时考虑排样，尽量减少废料。例如，在一个大板上尽可能多排布零件，避免大块废料产生。

批量考虑：小批量（<50件）优先激光切割+折弯，不开冲压模。大批量（>1000件）才值得开冲压连续模。

七、安全与规范性

锐边处理：所有钣金件的边缘必须倒角或去毛刺，防止割伤操作者和用户。

承重结构：需要承载的钣金件，应计算折弯处的应力集中。避免将载荷施加在焊接点或薄弱的翻边上。

接地要求：如果产品需要接地（如电气柜），喷塑或喷漆的零件需要在接地点预留无涂层的金属接触面。

遵循标准：钣金图纸应按照GB/T 1804、GB/T 1184等标准标注公差和形位公差，并明确表面处理要求。
