钣金孔的种类有哪些

在钣金加工中，“孔”是最常见、最重要的特征之一。根据加工方式、功能需求以及结构特点，钣金孔可以分为多种类型。以下按分类方式逐一说明。

一、按加工方式分类

冲孔是钣金加工中最常用的制孔方式，使用冲床和模具在板材上一次性冲出孔洞。冲孔效率高、尺寸一致性好，适合大批量生产。冲孔的最小直径通常不小于板厚，且孔边可能带有微小毛刺。

钻孔使用钻头在钣金件上旋转切削出孔洞，适合小批量或厚板加工。钻孔的精度较高，但效率低于冲孔。对于5mm以上的厚板或硬度较高的材料（如不锈钢），钻孔比冲孔更可行。

激光切割孔利用高能激光束在板材上熔融切割出孔洞，可以加工任意形状和极小直径（可达0.5mm以下）的孔。激光切割的孔边缘光滑、无毛刺，适合小批量、多品种或复杂异形孔。

线切割孔使用线切割机床加工高精度孔，尤其适合淬硬钢材或需要尖角内角的异形孔。线切割精度可达±0.005mm，但速度慢、成本高，主要用于模具或精密零件。

冲压翻边孔（抽芽孔）是先冲孔后翻边的复合工艺，在板材上形成带有直立壁的孔。这种孔主要用于攻丝或增加连接强度。

二、按形状分类

圆孔是最常见的孔形，加工简单、应力集中小。圆孔常用于通孔、定位孔、铆接孔、散热孔等。冲孔和钻孔都能高效加工圆孔。

方孔或矩形孔常见于电器面板（如插座孔、开关孔）、通风百叶窗、电缆过线孔等。方孔的四角必须有圆角（因为刀具是圆的），最小圆角半径一般不小于板厚的一半。激光切割可以加工非常方正的矩形孔，但冲裁时四角必须是圆弧过渡。

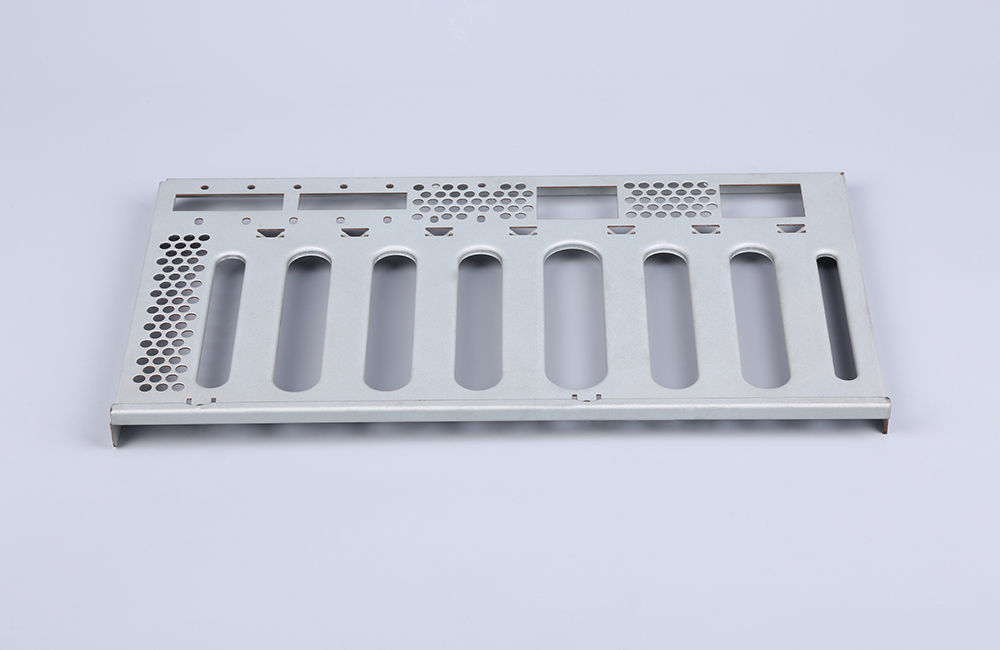

长圆孔（腰形孔）由两个半圆和两条平行直线组成，常用于需要位置调节的安装孔（如电机底座、导轨固定）。长圆孔可以冲裁或激光切割，通常长轴方向提供调整余量。

异形孔包括梯形孔、不规则多边形、曲线轮廓孔等，通常通过激光切割或数控冲床（用成型模具）加工。异形孔常见于品牌标识、装饰图案或特殊功能孔（如导光孔、按键孔）。

沉头孔用于容纳沉头螺钉的锥形头部，使螺钉头部与板面齐平或低于板面。沉头孔由直孔和锥形沉头部分构成。在钣金上加工沉头孔通常有两种方式：一是先冲或钻出底孔，再用沉头钻加工锥面；二是在厚板上用模具直接冲压沉孔。薄板（≤1.5mm）一般不采用沉头孔，因为锥面深度不够，容易导致螺钉头凸出。

翻边孔（抽芽孔）是将板材局部冲裁后拉伸翻起，形成一圈直立壁，然后在壁上攻丝。这种结构可以在薄板上获得较长的螺纹啮合长度，比直接攻丝强度高。翻边孔的高度通常为板厚的1.5至3倍，常见于机箱、机柜的装配连接点。

三、按功能用途分类

安装孔用于通过螺钉、螺栓、铆钉等紧固件将钣金件与其他零件连接。安装孔可以是圆孔、长圆孔、沉头孔等。设计时需根据紧固件规格确定孔径，并预留足够的边距（一般不小于2倍板厚）以防撕裂。

定位孔用于装配时对位，通常精度要求较高（公差±0.05mm至±0.1mm）。定位孔常与定位销或凸包配合使用。两个或以上的定位孔可以限制零件在平面内的自由度。

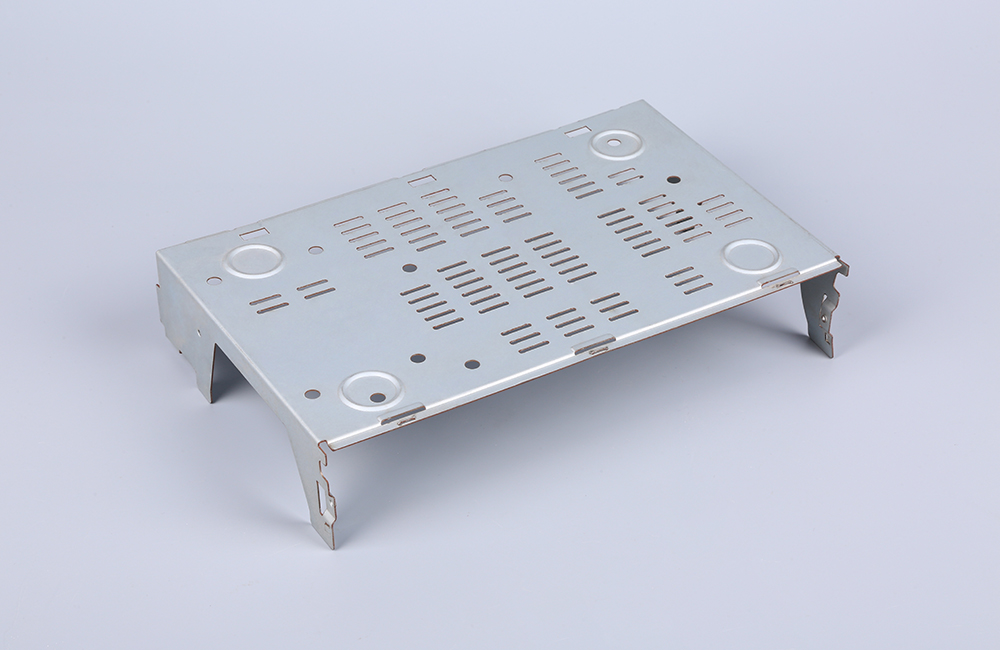

散热孔用于电子设备、电器柜的通风散热。常见形式有圆孔阵列、百叶窗式长孔、蜂窝状孔等。散热孔的设计需平衡通风面积与结构强度，冲孔时注意孔间距（一般不小于板厚）以免板材变形。

铆接孔用于安装压铆螺母、压铆螺柱或铆钉。这些孔的尺寸需严格按照紧固件厂商提供的标准底孔数据加工，公差通常为H11或更严。铆接孔边缘应无毛刺，否则会影响压铆质量。

穿线孔（过线孔）用于电缆、管路通过，通常较大且边缘需要倒圆角或加护线套，防止割伤导线。穿线孔可以设计成圆孔、长圆孔或带有缺口的“U”形孔。

敲落孔是一种预冲孔，孔边缘只在几个连接点保留，使用时可以用工具轻轻敲击使其脱落。敲落孔常见于配电箱、接线盒的电缆入口，方便现场开孔而不需要专门工具。

螺纹孔直接在钣金上攻丝形成的螺纹。薄板（≤2mm）攻丝的有效圈数太少，强度不足，一般采用翻边孔攻丝或压铆螺母。厚板（≥3mm）可以直接攻丝，螺纹规格不宜小于M4。

减重孔在不影响结构强度的前提下，通过冲除部分材料来减轻零件重量。减重孔通常为圆孔或长圆孔，布置在受力较小的区域。

观察孔/检修孔用于检查内部状态或工具操作，常见于设备外壳、防护罩。这类孔通常配有盖板或橡胶塞，孔边缘需倒圆角或加密封圈。

工艺孔并非产品功能所需，而是为了方便加工或装配而增设的孔。例如折弯工艺孔（用于释放折弯时的应力）、焊接定位孔（用于固定焊接位置）、吊装孔（用于搬运）等。

四、特殊孔

百叶窗是一种冲压成形的长条形开口，板材不被完全冲掉，而是形成一定的角度翘起。百叶窗常用于通风散热兼防尘防溅水，常见于户外机柜、电器外壳。

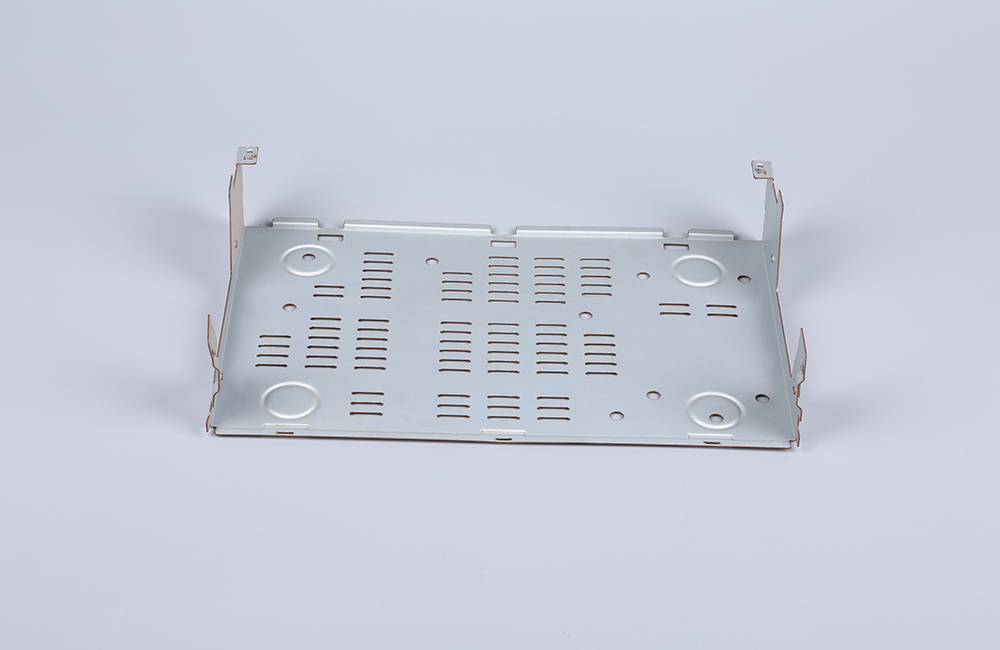

凸包孔在冲压凸包的同时在凸包上冲孔，用于安装或定位。这种复合结构需要专用模具。

阶梯孔由两个不同直径的孔组成，用于安装特殊紧固件或密封件。阶梯孔在钣金上加工难度较高，通常采用激光切割或数控铣削。

五、总结

钣金孔的种类繁多，选择哪种孔取决于零件的功能需求、板材厚度、加工批量以及成本。设计时应优先采用圆孔，因为加工最简单、成本最低；只有在必要时才使用异形孔或特殊孔。同时，需要考虑孔边距、孔间距、最小孔径等工艺限制，以保证加工可行性和结构强度。
