钣金简单吗

这个问题要看从哪个角度回答。简单来说：入门不难，但做好做精并不简单。

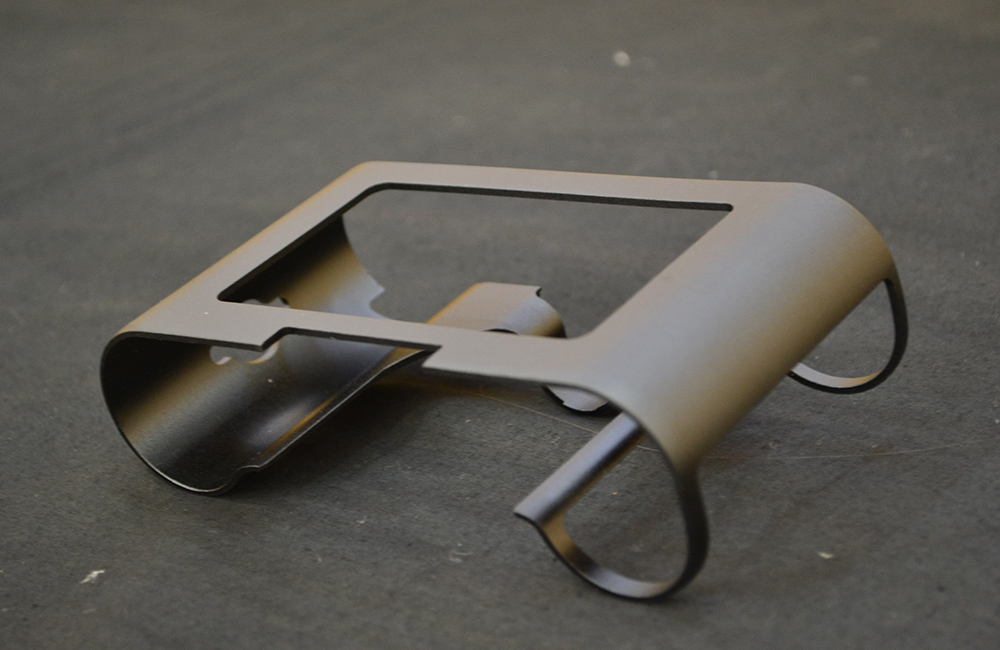

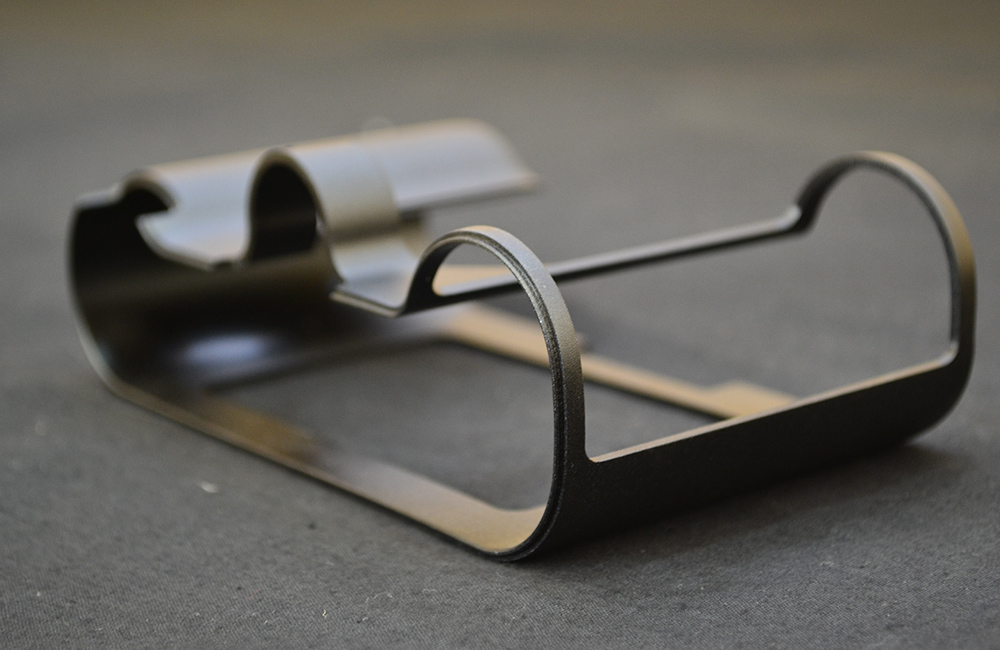

一、为什么说钣金“简单”

从基本概念上看，钣金的原理确实很直观——就是把一张金属板切一切、折一折、焊一焊，变成一个立体的东西。你不需要像搞精密机械加工那样理解复杂的切削参数、刀具几何角度、材料去除率等深层理论。一个普通人花几个小时就能理解钣金的基本流程：下料、折弯、焊接、打磨。

对于简单的钣金件，比如一个L形支架、一个开口的盒子、一块带几个孔的面板，设计起来也不复杂。只要知道板厚、折弯半径、最小折弯边这些基本规则，用三维软件的钣金模块画出来，展开导出DXF，发给激光切割厂，回来用折弯机（甚至手工敲）就能做出来。从这个角度看，钣金确实不算难。

二、为什么说钣金“不简单”

但是，当零件变复杂、精度要求提高、批量变大、材料变特殊时，钣金就一点也不简单了。以下几个层面最能体现它的难度：

1. 折弯精度的控制
折弯看起来只是“压一下”，但这里面的门道很深。回弹是最大的麻烦——不锈钢折90°，松开后可能变成92°甚至93°，你得事先多压几度来补偿。不同批次材料、不同厚度、不同模具都会影响回弹量，经验不足的师傅很难一次折准。而且，折弯顺序不对，零件可能会撞到机床或模具；折弯边太短，会滑进V槽里压不到。一个复杂的多折弯件，折弯顺序怎么排、每刀怎么定位，需要反复试错。

2. 展开尺寸的计算
一个立体钣金件要先在平板上切出正确的形状，折弯后才能恰好拼合。这个“展开”长度不是简单的外尺寸相加，因为折弯区域会被拉伸。需要用到K因子、折弯扣除等经验系数。不同材料、不同厚度、不同V槽，系数都不一样。算不准的话，折完发现两边对不上，不是长了就是短了。

3. 焊接变形的控制
钣金薄板焊接非常容易变形。点焊几个点还好，一旦连续焊，热量进去，冷却后收缩，平板就会翘曲得像锅盖。控制变形需要懂焊接顺序、焊接参数、夹具设计，有时还要预留反变形余量。焊完还要校平，又是一件麻烦事。

4. 外观要求的满足
如果钣金件只是内部结构件，表面有点划痕、焊疤没关系。但如果它是外观件（比如机箱面板、设备外壳），那就难了——表面不能有压痕、划伤、焊疤、凹凸不平。这要求从下料开始就保护表面（贴膜）、折弯用无痕模具、焊接后精细打磨、最后还要喷漆或拉丝。每一道工序都要小心，稍不留神就废了。

5. 不同材料的脾气
不锈钢、铝合金、镀锌板、冷轧板，每种材料都有自己的性格。不锈钢回弹大、容易加工硬化、焊接变形大；铝合金软、折弯容易开裂、焊接需要专用工艺；镀锌板焊接会产生有毒气体，折弯容易掉锌层。没摸透材料特性，做出来大概率是废品。

三、一个简单的判断方式

你可以这样理解钣金的难度层级：

简单钣金：1-3道折弯，直线切边，精度±0.5mm可接受，不要求表面美观。这类活，一个稍有基础的钣金工就能干。

中等钣金：多道折弯、有加强筋、翻边、百叶窗等特征，精度±0.2mm，要求一定外观。这需要熟练的师傅，合理的工艺设计，合适的设备。

复杂钣金：高精度（±0.1mm内）、复杂多折弯、焊接组合、严格外观要求（如拉丝方向一致、无焊痕）。这需要经验丰富的团队，精密的数控设备，甚至专门设计的工装夹具。

四、总结

钣金入门不难，做几个简单的支架、盒子，跟着图纸干就行。但要真正精通——能应对各种材料、能控制复杂变形、能算准展开尺寸、能做出一致性好外观好的产品——那需要几年的实践积累和不断琢磨。所以，钣金既简单也不简单，取决于你想做到什么程度。
