钣金折弯加工简介

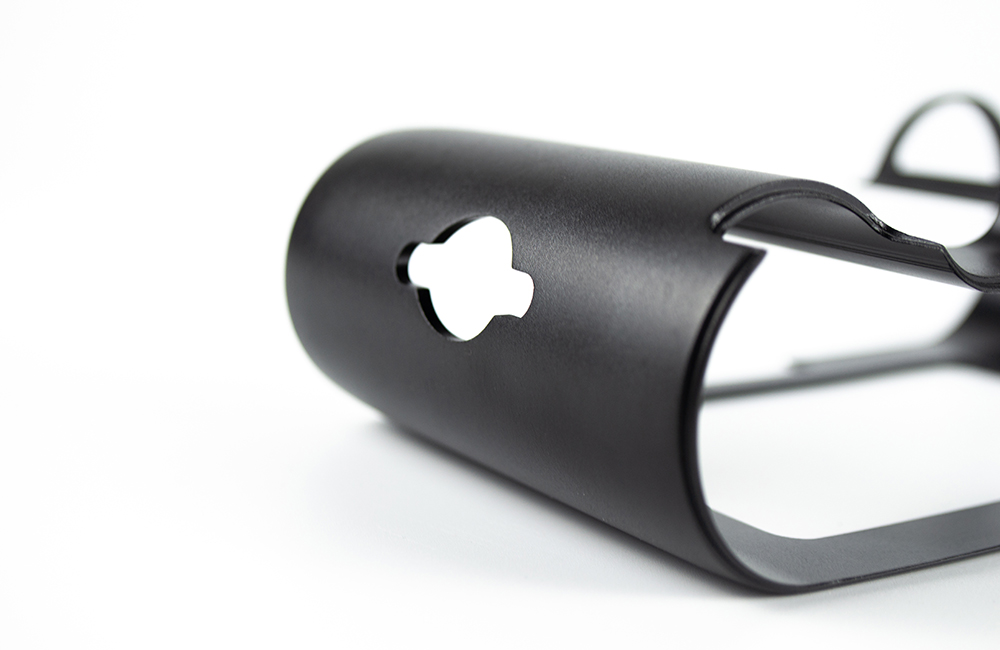

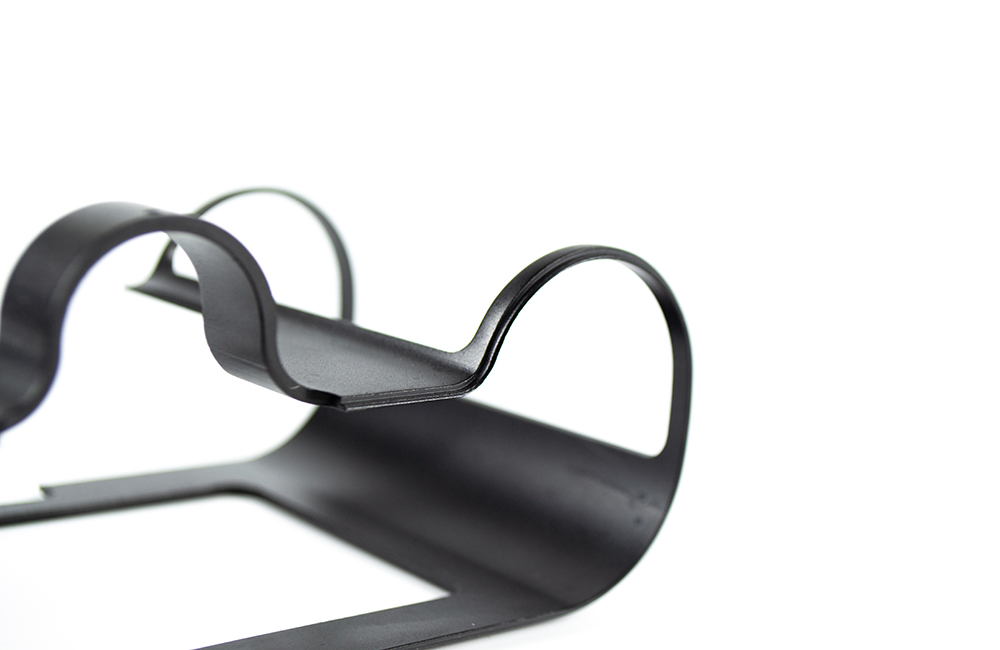

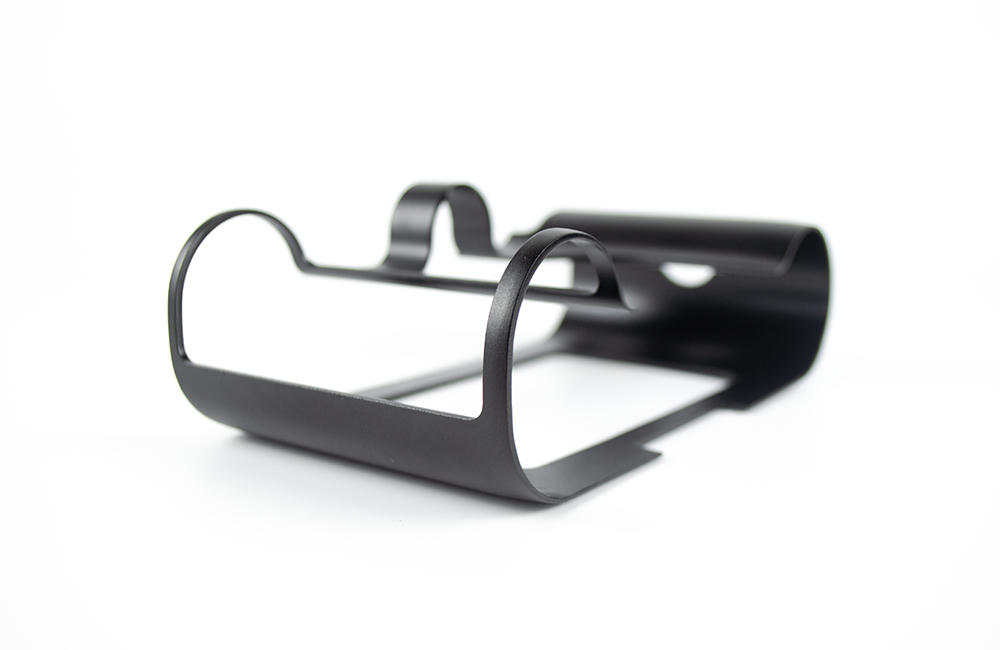

钣金折弯加工是指利用折弯机将平板金属板材沿直线弯曲成一定角度或形状的工艺，是钣金成形中最核心、最常用的工序之一。通过折弯，原本二维的平板被赋予了三维的立体形态，从而制造出支架、外壳、箱体、框架等各种结构件。

一、折弯的基本原理

折弯本质上是一个塑性变形过程。板材放在下模（V形槽）上，上模（凸模）向下压入板材，迫使板材在V槽区域发生弯曲。在弯曲区域，材料的内侧受到压缩、外侧受到拉伸，中间存在一个长度不变的中性层。当外力去除后，材料发生永久变形，保持所折的角度。

由于金属具有弹性，折弯后会出现一定程度的回弹——实际角度会比模具角度大几度。因此，折弯加工通常需要过弯补偿，即模具角度设计得比目标角度略小，或者通过数控系统自动修正。

二、主要设备：折弯机

现代钣金折弯主要使用数控折弯机（CNC Press Brake）。折弯机的基本结构包括机架、工作台、滑块（连接上模）、下模座、后挡料系统和数控系统。

根据驱动方式不同，折弯机分为三种类型：

液压折弯机是传统主流机型，通过液压油缸驱动滑块，力量大、稳定可靠，适合各种厚度板材的加工。其中电液伺服型通过伺服阀精确控制油量，精度较高。

伺服电动折弯机使用伺服电机直接驱动丝杠或曲柄机构，不需要液压油。它速度快、精度高、节能环保、噪音低，但力量相对较小，适合薄板（≤3mm）和高精度要求场合。

混合驱动折弯机结合液压和伺服技术，在液压系统中采用伺服电机控制油泵，兼具液压的大力量和电动的节能高效优势，是目前的发展方向。

三、折弯模具

折弯模具由上模（凸模）和下模（凹模）组成。

上模的形状决定了折弯内角。常见的有直刀（标准90°）、尖刀（锐角弯）、鹅颈刀（避让已折弯边）、压平刀（压死边）、圆弧刀（大圆弧）等。上模通常分段拼接使用，以适应不同长度工件。

下模主要是V形槽，其开口宽度（V宽）是核心参数。V宽的选择直接影响折弯力和最小折弯边高度。经验公式：V宽 ≈ 板厚 × 6~8（普通碳钢）或 8~12（不锈钢、铝）。V槽过窄容易导致板材开裂或模具损伤；过宽则折弯圆角过大，且板材容易滑入槽内导致定位不准。

此外，对于表面要求高的不锈钢、铝板，常使用无痕下模（V槽肩部带滚轮或聚氨酯），避免压痕。

四、折弯工艺参数

折弯力是选择设备和模具的重要依据。对于90°折弯，折弯力（吨）的估算公式为：P = 650 × 板厚² × 折弯长度 / V宽（单位：板厚mm，长度m，V宽mm）。例如，折弯2mm碳钢板、长度1m、V宽16mm，所需折弯力约为650×4×1/16=162.5吨。

最小折弯边是指能稳定折弯的直边最小高度。它受到V槽宽度限制，一般要求直边高度 ≥ V宽/2 + 1~2mm。例如V宽=16mm，最小折弯边约为10mm。如果折弯边太短，板材会滑入V槽，无法成形。

折弯内角与V槽宽度大致相关：内角 ≈ V宽 × 0.16（对于普通钢板）。使用较小V槽可以获得较小的内角，但需要更大折弯力并增加开裂风险。

回弹补偿需要根据材料实测。不锈钢回弹最大（2°~5°），铝合金次之（1°~3°），普通碳钢最小（0.5°~2°）。实际生产中通常通过试折确定回弹量，然后在数控系统中补偿角度。

五、折弯顺序与工艺设计

复杂零件需要多道折弯，折弯顺序的合理规划至关重要。基本原则是：先折弯内侧后折弯外侧；先短边后长边；先局部后整体；避免后道折弯与前道折弯干涉。现在数控折弯机的软件可以模拟折弯过程，自动检测碰撞和干涉。

展开尺寸计算是折弯的前提。由于折弯区材料被拉伸，平板展开长度不等于折弯后各段直线长度之和，而需要扣除折弯系数（或使用K因子）。常用的经验法是“折弯扣除”：L总 = L1 + L2 - BD，其中BD为折弯扣除值，与板厚、材料、模具有关。对于90°弯，1.5mm普通钢板BD约2.6mm，2.0mm约3.4mm。

六、常见问题与对策

折弯开裂：原因是折弯内角过小、折弯线与轧制方向平行、材料太硬或有毛刺。对策是加大内角（≥板厚）、调整折弯方向垂直轧制方向、打磨毛刺、更换材料。

回弹过大：原因是不锈钢等弹性模量大的材料。通过增加过弯角度、采用更窄V槽、或者增加保压时间（让材料塑性更充分）来改善。

尺寸偏差：后挡料定位不准、展开系数错误、模具磨损。需要重新标定后挡料、校准折弯系数表、修磨或更换模具。

折弯后扭曲：多因折弯顺序不合理或材料内应力不对称。应调整顺序从中间向两边折弯，或者增加校平工序。

压痕/划伤：模具表面有异物、未贴保护膜。应清洁模具，使用无痕下模或在板材上贴PE保护膜。

七、材料对折弯的影响

不同材料的折弯特性差异很大：

普通碳钢（SPCC、Q235）：加工性最好，回弹小，适合大多数折弯。

不锈钢（SUS304）：强度高、加工硬化严重、回弹大，需要更大折弯力、更大V槽和更锋利的模具。

铝合金（5052、6061）：软、易开裂，折弯内角要求较大（≥1.5倍板厚），且容易划伤，需注意表面保护。

镀锌板：折弯时锌层可能剥落，V槽应适当放大，且模具需光滑。

八、折弯精度与质量标准

数控折弯机的角度精度一般可达±0.5°，重复定位精度±0.01mm~±0.02mm。折弯件的尺寸公差通常按GB/T 1804-m或类似标准，未注公差时线性尺寸取±0.3mm~±0.5mm/m。

外观要求方面，折弯区域不允许有明显的裂纹、压痕、划伤。对于有涂装要求的零件，折弯后需要打磨去除锐边毛刺。

九、总结

钣金折弯加工是将平板变为立体零件的关键工艺，涉及设备、模具、参数、材料、顺序等多方面因素。现代数控折弯机通过精确控制和软件模拟，大大提高了折弯精度和效率。对于设计人员，了解最小折弯边、内角限制、展开系数、回弹趋势等基本规则，可以避免设计出不可加工或难加工的零件；对于操作人员，则需要根据材料特性合理选择模具和参数，并通过试折验证调整。折弯做得好，整个钣金件就成功了一大半。
