钣金造型有哪些

钣金造型是指利用钣金加工工艺（如下料、折弯、冲压、拉伸、焊接等）塑造金属板材的外形与结构，使其在满足功能、强度、装配要求的同时，具备美观、流畅、符合人机工程的视觉形态。钣金造型不仅仅是“外壳设计”，它决定了产品给人的第一印象、操作便利性以及制造成本。优秀的钣金造型往往在工艺可行性和美学表达之间找到平衡。

一、钣金造型的常用手法

钣金造型主要通过以下几种工艺手段实现：

折弯与翻边是最基础的造型语言。通过改变折弯角度、折弯方向、折弯次数，可以创造出丰富的几何形态。例如，多道折弯可以形成阶梯状层次，Z形折弯用于避让内部元件，翻边则能增加边缘强度并提供装配接口。折弯的直线感赋予钣金件硬朗、简约的工业风格。

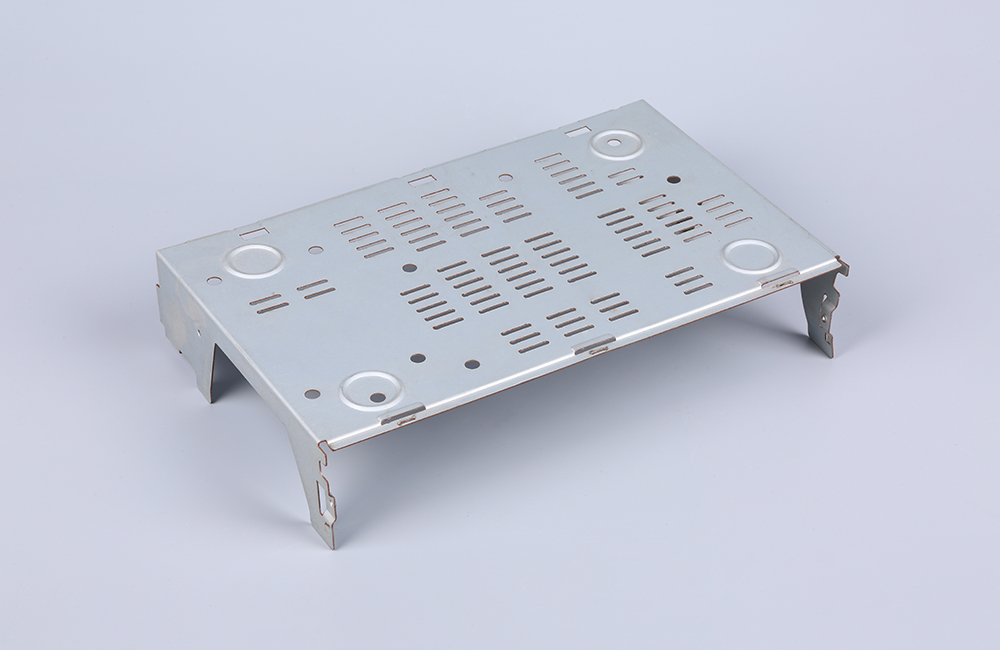

冲压成形用于在平板上制造局部凸起或凹陷。常见的包括：加强筋（长条形凸起，既增加刚度又产生装饰线条）、凸包（点状或圆形凸起，用于定位或增加强度）、百叶窗（冲压成形的散热孔，同时防尘防水）、压花（细微的纹理或图案，提升手感和视觉效果）。这些特征可以通过模具一次冲压完成，成本低且效果好。

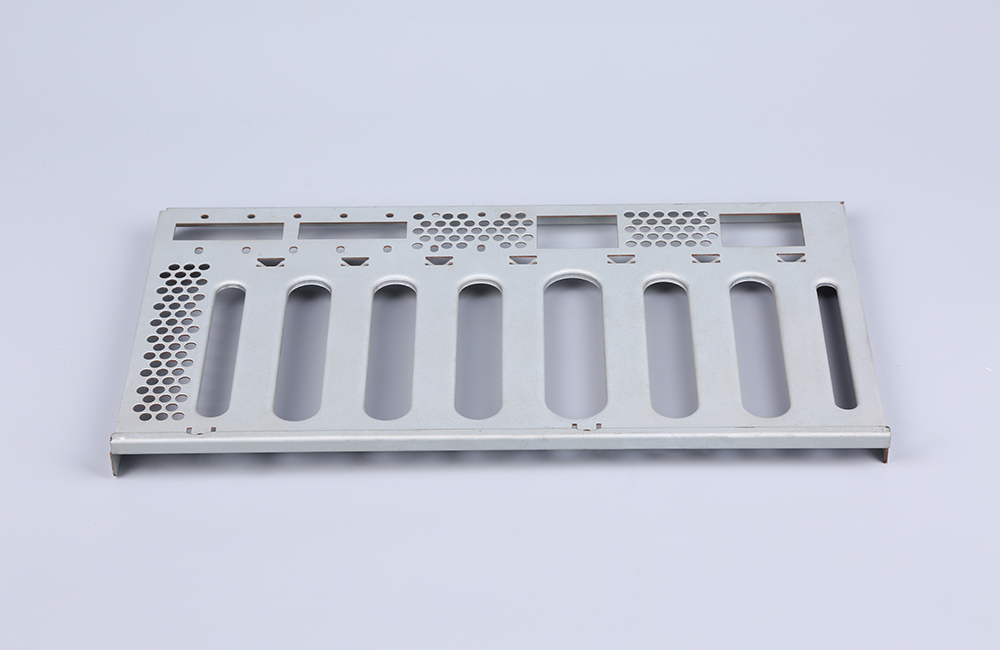

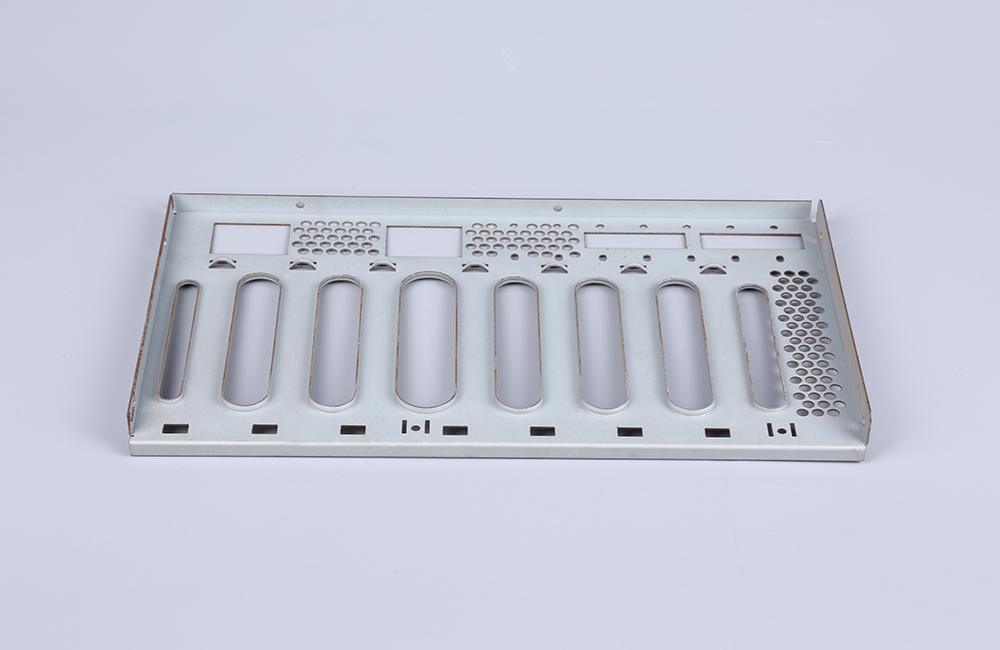

镂空与切割利用激光切割或数控冲床在板材上切出孔、槽、图案。规则的圆孔阵列用于散热，异形孔可用于品牌标识、把手或装饰。通过排列不同大小、间距的孔，可以形成渐变光影效果，这是钣金造型中常用的装饰手法。

拉伸成形用于制造较深的盒状或曲面结构，例如汽车翼子板、水槽、电机外壳。拉伸成形需要专用模具，成本较高，但可以创造出平滑的三维曲面，使钣金件摆脱“死板”的棱角感。

焊接组合将多个简单钣金件拼焊成复杂造型。比如，将平板、折弯件、冲压件焊在一起，形成多面体或带圆弧过渡的外壳。打磨焊缝后可获得连续、光顺的表面。

二、钣金造型的设计原则

工艺可行性优先

钣金与注塑不同，不能随意设计复杂的自由曲面。钣金造型应以平面、圆柱面、圆锥面等可展开曲面为主。如果必须使用不可展开曲面（如球面），则需要通过冲压拉伸或分件焊接实现，成本会大幅上升。

充分利用折弯的几何特征

折弯线本身就是装饰线。通过控制折弯角度、折弯半径、折弯边的宽窄比例，可以创造出明快、硬朗的棱角。多个平行折弯可以产生韵律感，而不同方向的折弯则能形成立体分块。

加强筋既实用又美观

加强筋不仅能提高平面刚度，还能作为造型元素。例如，在机箱顶盖上设计几条平行的浅筋，既防止按压变形，又打破了平面的单调。筋的截面形状（梯形、半圆形、矩形）和排列方式（平行、交叉、放射状）都可以成为设计语言。

圆角与倒角处理

尖锐的直角虽然加工简单，但容易伤人且显得粗糙。在内角和外角处设计适当的圆角（R角），可以柔和视觉效果，同时避免应力集中。外观面上的圆角通常R3～R10，既能体现精致感又不会显著增加成本。

避免复杂曲面堆砌

如果产品需要类似流线型或有机形态，应优先考虑是否可以用多个小平面组合（类似于钻石切割面）来模拟曲面。如果需要真正的曲面，则评估是否适合采用冲压拉伸或转移至注塑工艺。

考虑材料厚度和表面质感

薄板（≤1.5mm）造型宜简洁，避免大面积无支撑平面，否则易变形。厚板（≥3mm）可以承载更锐利的棱角和更深的拉伸。材料本身的光泽（如不锈钢镜面、拉丝铝、喷涂板）也是造型的一部分，设计时应与表面处理统一考虑。

三、钣金造型中的常见元素与美学

散热孔阵列：圆孔、六角孔、长圆孔按规律排列，可以形成富有科技感的纹理。通过调整孔径、间距、行距，可以创造出虚实变化、渐变甚至图案。

品牌标识的融入：利用激光切割或冲压在外壳上直接切出品牌LOGO，或通过冲压凸包形成立体标识。也可以在外观面留出平整区域用于丝印或粘贴铭牌。

分型线与拼接缝：由于钣金件尺寸受限于机床和模具，大型机柜往往由多个钣金件拼装而成。这些拼接缝可以设计成装饰线，例如采用45°斜接缝代替直缝，或让缝隙与折弯方向一致。

把手与操作界面：通过冲压翻边形成内凹式把手，既美观又节省空间。面板上的按键孔、显示屏窗、指示灯孔应做倒圆角或翻边，增加精致感。

颜色与表面处理：喷涂（粉末喷涂、喷漆）可以赋予钣金件任意色彩和光泽度（哑光、半光、高光）。拉丝和喷砂则保留金属质感。通过分色喷涂（例如前面板一种颜色，侧板另一种颜色）可以强化造型层次。

四、钣金造型与功能的结合

散热功能的造型：散热孔应布置在发热元件上方或气流通道上，同时考虑防尘、防水。百叶窗造型可兼顾通风和遮挡视线。

结构加强的造型：加强筋应沿受力方向或容易变形的区域布置，且与整体造型风格协调。

装配导向的造型：利用翻边、凸包作为定位特征，既方便装配又无需额外零件。

安全防护的造型：外露的边缘必须折弯或翻边，避免锋利割手；高处或突出部分应圆滑过渡。

五、钣金造型的工艺限制与设计技巧

最小折弯半径限制：造型中如果追求尖锐折角，需要较小的折弯半径，但这可能导致材料开裂。设计时应参考材料的最小折弯半径表，碳钢通常可取0.5~1倍板厚，不锈钢取1~1.5倍板厚。

折弯高度限制：折弯边太短（例如小于5mm）无法稳定折弯，造型时应确保所有折弯边满足最小高度要求。

展开与回弹：复杂折弯造型会导致回弹偏差，影响最终角度。设计时应在图纸上明确标注角度公差，并预留试模调整空间。

焊接变形：焊接组合的造型必须在焊后增加校平工序，否则会出现翘曲。设计时避免长焊缝连续焊，采用点焊或断续焊。

成本控制：每增加一种冲压凸包或特殊折弯，都可能增加模具费用。造型设计应在满足审美前提下，尽量减少特殊模具的使用，优先采用激光切割+折弯的组合。

六、实例分析

工业机柜面板：常见造型包括两侧折弯形成U形壳体，前面板四周翻边，中央区域冲压出显示器窗口和按键孔，上部排列散热百叶窗，底部冲压出进风槽。为了美观，前面板可采用拉丝不锈钢，侧板喷涂深灰色，并在转角处做R5圆角。

汽车仪表板横梁：虽然被内饰覆盖，但造型需要预留多处安装凸台、线束卡槽、转向管柱支架。这些凸包和翻边既要保证定位精度，又要避免与仪表板内饰干涉。

家用电器外壳：如空气净化器外壳，通常由前后两块大型拉伸件焊接而成，表面有细密的散热孔阵列，边缘翻边增加强度，底部冲压出脚垫安装凸包。造型上常采用大圆角过渡，消除尖锐棱角，配合白、灰等柔和色调。

七、总结

钣金造型是一门在金属薄板上“做文章”的设计艺术。它需要设计师充分理解折弯、冲压、焊接等工艺的边界，同时运用加强筋、翻边、镂空、色彩、表面质感等手法来塑造产品的性格。好的钣金造型，既能让产品在功能上坚固可靠，又能在视觉上简洁有力，体现工业制造的秩序感与精密感。
