钣金流程有哪些

钣金加工是将金属薄板（通常厚度0.5mm～6mm）通过一系列工序制成所需零件或产品的过程。整个流程从设计开始，经过下料、成形、连接、表面处理，最终得到成品。以下按顺序逐一说明。

一、设计出图

钣金加工的第一步是设计。设计师使用CAD软件（如SolidWorks、UG、Pro/E）绘制零件的三维模型，然后利用软件的钣金模块将三维模型“展开”成平板形状，并生成二维工程图。工程图上需要标注外形尺寸、折弯位置、折弯角度、孔径及位置、公差要求、表面处理要求等。在设计阶段还要进行可制造性分析，检查最小折弯半径是否合理、孔边距是否足够、是否存在无法加工的倒扣或死边等。

二、材料准备

根据设计要求选择合适的金属板材。常用的材料包括冷轧板（SPCC、Q235）、热轧板、镀锌板（SECC、SGCC）、不锈钢（SUS304、316L）、铝板（5052、6061）等。材料厚度根据零件强度和加工要求确定。备料时，通常使用剪板机将大板裁剪成略大于零件展开尺寸的毛坯，以便后续下料。

三、下料（切割）

下料是将平板板材切割成零件展开形状的工序。主要方法有以下几种：

激光切割：精度高（±0.1mm），切缝窄，可切割复杂形状，适合小批量、多品种。切边光滑，后续打磨量小。

数控冲床：通过模具冲裁，效率高，适合大批量、规则形状。可同时完成冲孔、百叶窗、凸包等特征。

剪板机：只能直线剪切，用于备料或简单矩形零件。

等离子/水刀切割：用于厚板（6mm以上）或对热影响敏感的材料。

下料后的零件边缘会有毛刺或熔渣，需要进行去毛刺处理，通常使用角磨机、锉刀或专用去毛刺机。

四、成形

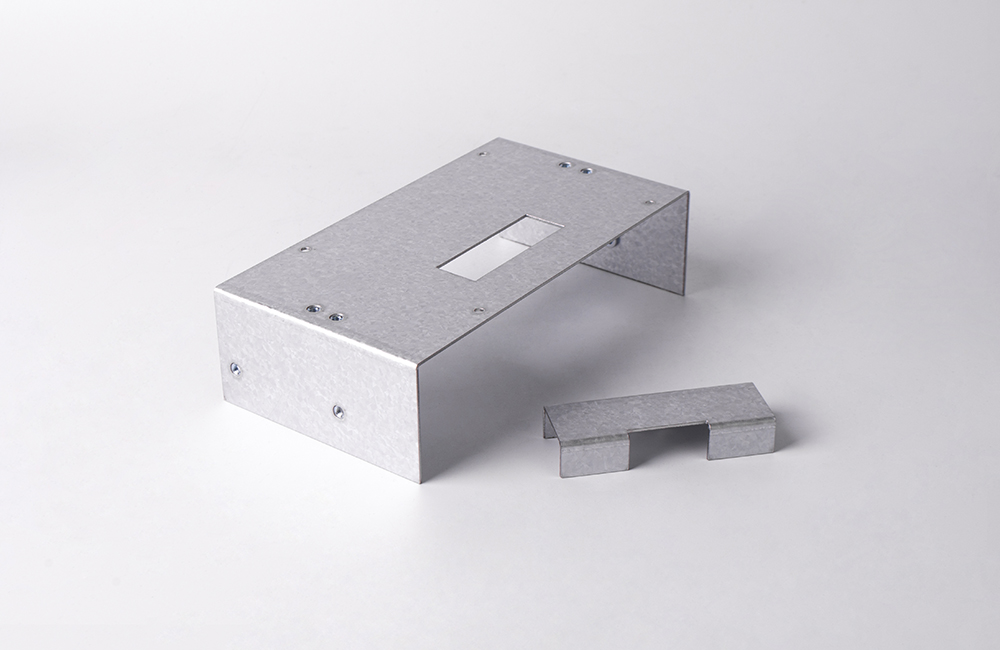

成形是将平板变成立体形状的核心工序。主要包括折弯、冲压成形、拉伸等。

折弯使用折弯机将板材沿直线弯成一定角度。折弯前需要计算展开长度（考虑折弯系数或折弯扣除），选择合适的V形槽下模和上模。数控折弯机可以精确控制角度（精度±0.5°）和折弯位置。折弯顺序需要规划，避免干涉。

冲压成形包括加强筋、凸包、百叶窗、翻边等特征，通过冲压机一次性完成。这些特征可以增加零件刚度或实现特定功能（如散热、定位）。

拉伸用于制造较深的盒状或杯状零件（如水槽、油箱），需要专用模具，材料延展性要求高。

成形后，零件可能会有回弹（实际角度大于目标角度）或变形，需要进行角度补偿或校平。

五、连接（焊接、铆接等）

当零件由多个钣金件组成时，需要通过连接工序将它们组合在一起。最常用的是焊接：

点焊：适用于薄板搭接，效率高、变形小，广泛用于机箱、汽车车身。

氩弧焊（TIG）：适合不锈钢、铝合金，焊缝美观，但速度较慢。

CO₂气保焊（MIG/MAG）：适合碳钢，效率高，但飞溅较多。

激光焊：精度高、变形极小，适合精密钣金。

除了焊接，还可以使用铆接（拉铆、压铆）、螺纹连接（螺钉、螺栓）、胶接等方式。连接后的焊缝需要打磨平整，飞边要清除。

六、校平与整形

焊接或折弯后的零件可能发生翘曲、扭曲等变形，需要进行校平。校平方法包括：

辊式校平：零件通过多组交错辊轮，反复弯曲后变平，适用于平板。

压力机校平：用液压机对局部凸起或凹陷加压矫平。

火焰校正：用氧乙炔火焰加热凸起部位然后急冷，利用热收缩拉平。

手工敲击：用木锤或橡胶锤从背面轻敲校平，适用于薄板小件。

整形还包括对折弯角度、平面度的精细调整。

七、表面处理

表面处理有两个目的：防锈和美化。根据材料和使用环境选择不同方式：

喷涂：包括喷漆和静电粉末喷涂。喷涂前需要除油、除锈、磷化（提高附着力）。粉末喷涂涂层厚（60～120μm）、耐磨耐腐蚀，颜色丰富，广泛应用于机柜、家电外壳。

电镀：镀锌、镀铬、镀镍等，表面光亮，防锈好，但环保要求高。适用于内部结构件、紧固件。

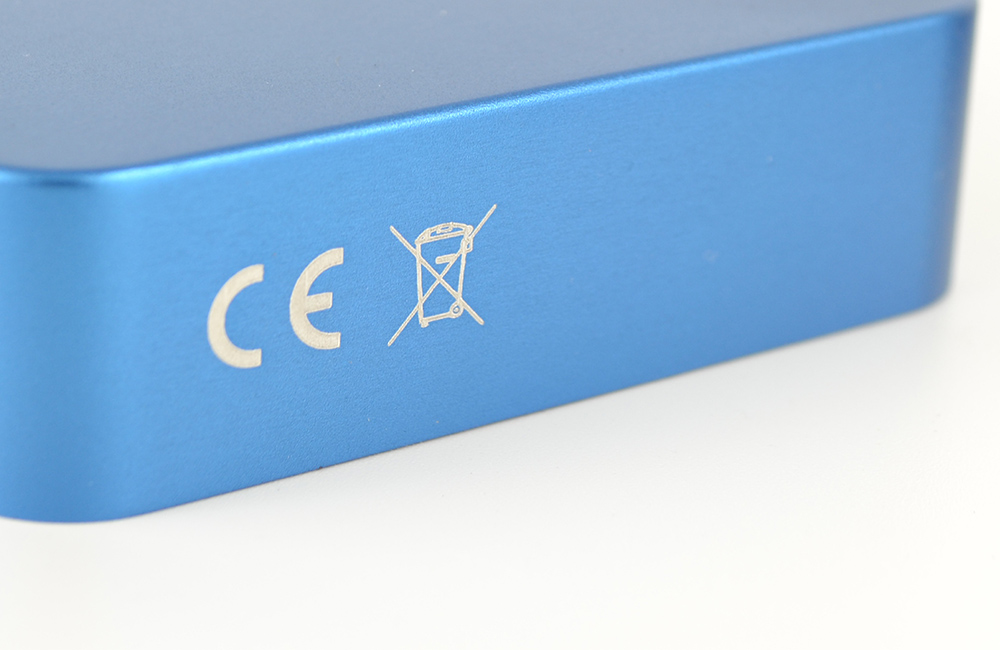

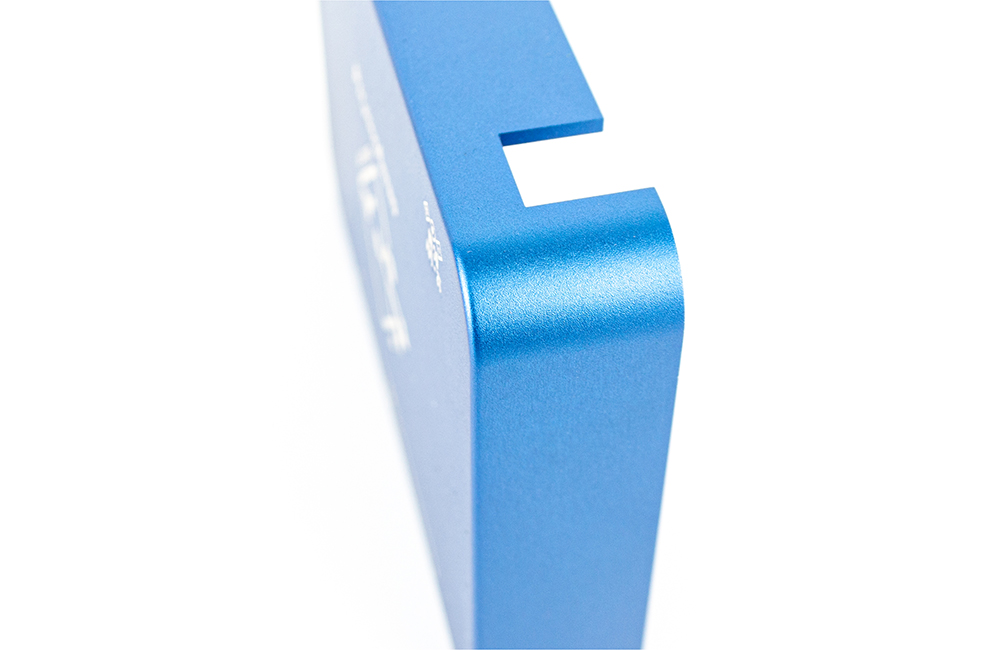

阳极氧化：专用于铝合金，形成硬质氧化膜，可染色，硬度高、耐腐蚀，用于电子产品外壳、散热器。

拉丝/抛光：用于不锈钢或铝板，形成均匀的线性纹路或镜面效果，提升质感。

钝化/酸洗：用于不锈钢焊接后，去除氧化皮，恢复耐腐蚀性。

八、检验与包装

所有工序完成后，需要对成品进行全面检验。检验内容包括：

尺寸检查：使用卡尺、千分尺、高度尺、角度尺、三坐标测量仪等，检查关键尺寸是否在公差范围内。

外观检查：表面有无划伤、压痕、焊疤、色差、涂层脱落等。

焊接质量：焊点是否牢固，焊缝有无气孔、裂纹、未熔合。

平面度、垂直度：使用平板、塞尺、直角尺检查。

检验合格后，清洁零件表面，根据要求进行包装（通常用气泡袋、珍珠棉、木箱等），防止运输过程中划伤或变形。

九、总结

钣金加工的完整流程可以概括为：设计出图 → 材料准备 → 下料 → 成形（折弯、冲压等） → 连接（焊接、铆接） → 校平整形 → 表面处理 → 检验包装。每一步都直接影响最终产品的质量、成本和交货周期。合理的流程设计可以避免返工、减少浪费、提高生产效率。对于复杂的钣金件，建议在正式批量生产前先制作手板样件，验证工艺可行性，优化设计。
