数控车床加工工艺分析

数控车床是一种高精度、高效率的自动化机床，通过计算机数字控制（CNC）系统驱动，实现对工件旋转表面的自动切削加工。在正式进入工艺分析之前，先理解数控车削的核心工艺特点，有助于把握后续各项分析的出发点和方向。

一、数控车削的工艺特点与优势

数控车削相比普通车削具有明显优势，这也是推动它成为现代机械加工核心手段的原因。

高精度与高质量稳定。数控车床加工尺寸精度通常在0.005～0.01mm之间，中小型数控车床的定位精度可达0.005mm，重复定位精度可达0.002mm。加工过程由程序自动控制，消除了人为误差，批量化生产中同一批零件尺寸一致性好，适用于对质量稳定性有高要求的场景。

高效率与自动化。数控车床具有良好的结构特性，可进行大切削用量的强力切削，同时还具备自动变速、自动换刀等功能，大幅缩短了辅助时间，一般数控车削比普通车削的生产效率高3～4倍，某些情况下更高。

高柔性，适应多品种小批量。数控车削更换加工对象时，只需更换加工程序，无需调整机床硬件，这一特点尤其适合当前产品更新快、中小批量订单多的市场需求。

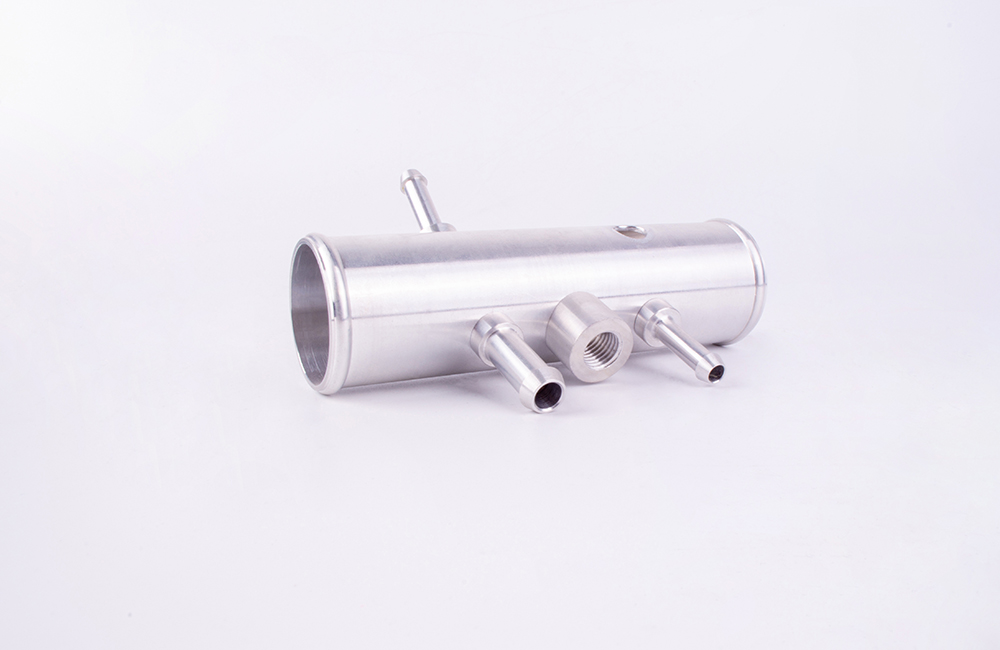

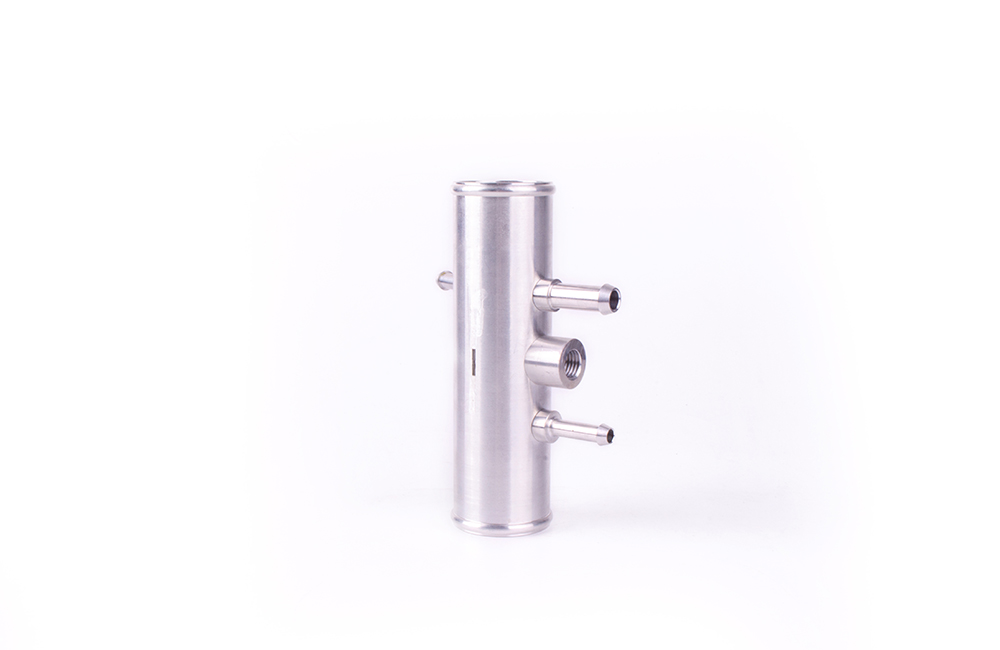

可加工复杂零件。数控车床能够加工普通车床难以实现的各种复杂回转体零件，包括具有圆弧过渡、锥度、螺纹、曲面轮廓的零件。

降低劳动强度，改善劳动条件。操作者只需输入程序、装卸工件、观察运行，不需要进行繁杂的手工操作，同时数控车床一般配有安全防护、自动排屑、自动冷却和自动润滑装置，劳动条件大为改善。

二、数控车削工艺分析的核心环节

数控车削加工工艺分析，是在编程之前对零件进行系统评估和决策的过程。其目的很明确：根据零件图纸要求，制定出合理的加工方案，包括选用什么设备、什么刀具、什么切削参数、什么装夹方式等，以此保证最终加工出合格工件。

零件图纸分析是工艺分析的起点。拿到一张零件图，首先要识别该零件是否适合数控车床加工——数控车床主要加工轴类、盘类等回转体零件，能够完成内外圆柱面、圆锥面、成形表面、螺纹、端面等切削加工。具体分析时，需要重点关注几个方面：表面由哪些几何要素构成（圆柱、圆锥、圆弧、螺纹、沟槽等）；尺寸精度要求如何，公差等级是多少；表面粗糙度要求是多少；材料是什么，有无热处理要求。在数控编程时，还要将图纸上的标注尺寸换算成编程用尺寸。例如一个标注为φ38⁻⁰·⁰³⁹的尺寸，需要换算为φ37.9805±0.0195，编程时用φ37.981。当图纸尺寸标注基准与编程基准不重合时，还应进行尺寸链换算。

三、工艺规程制定

加工阶段的划分

数控车削一般可按以下阶段划分：粗加工阶段切除毛坯上大部分余量，主要目的是提高生产效率；半精加工阶段使主要表面达到一定精度，为精加工预留余量；精加工阶段保证各主要表面达到规定的尺寸精度和表面粗糙度。划分加工阶段的好处在于可以保证加工质量（粗加工引起的误差可通过精加工纠正）、合理使用设备、便于安排热处理以及及时发现毛坯缺陷。当然，划分也不是绝对的，对于质量要求不高、工件刚性好、生产纲领不大的情况，可以不必划分加工阶段。

工序划分原则

工序划分有两种主要原则：工序集中原则，即将工件的加工集中在少数几道工序内完成，每道工序加工内容较多，有利于采用数控机床实现一次装夹完成多道工序。工序分散原则，即将工件加工分散在较多工序内进行，每道工序内容较少。

在数控加工中，常用的划分方法还有保证精度原则（粗精常在一次装夹中完成，当热变形和切削力变形影响较大时则分开进行）和提高生产效率原则（先用一把刀完成所有能加工的部位再换下一把刀，节省换刀时间，同时最小化空行程）。

加工顺序安排

加工顺序的安排一般遵循以下原则：

先粗后精。这是最基本原则，粗加工快速去除余量，精加工保证最终精度。例如在典型的轴类零件加工中，先从右到左进行粗车，留0.25mm精车余量，然后从右到左进行精车，最后车削螺纹。

先近后远（由右到左） 。从靠近刀具的位置开始加工，逐步向远处推进。

基面先行。先用加工好的表面作为后续工序的定位基准。

先内后外。对于同时加工内外表面的零件，先加工内孔各表面，再加工外轮廓表面。

四、切削参数的选择

数控车削的切削三要素是：切削速度、进给量、背吃刀量，三者相互制约，需要综合平衡。

背吃刀量的选择要遵循“优先大”的原则，在工艺系统（机床、夹具、工件）刚性允许的情况下，尽可能选择较大的背吃刀量，以减少走刀次数。通常情况下，中功率机床上粗加工的背吃刀量为8～10mm（单面），半精加工为0.5～5mm，精加工为0.2～1.5mm。

进给量的选择需要在保证工件加工质量的前提下尽可能提高生产率。精车时选择较低进给量以确保表面质量，粗车时可以选择较高进给量以提升效率。进给量应与主轴转速和背吃刀量相适应，粗加工时进给量的选择主要受切削力的限制。

切削速度的确定需要考虑多种因素：切削速度过小会延长加工时间，刀具无法发挥性能；切削速度太快则刀具容易产生高热，影响刀具寿命。切削速度每提高20%，刀具寿命会减少一半。影响切削速度的因素包括：刀具材料、工件材料、是否使用冷却液、机床刚性等。

粗加工与精加工的参数策略有所不同。粗加工以高效率为主要目标，采用较大的背吃刀量和较大的进给量，采用中等偏低切削速度。精加工以尺寸精度和表面粗糙度为主要目标，采用较小的背吃刀量和较小的进给量，采用较高切削速度。

以典型45钢轴类零件的切削用量为例：粗车切削速度约90m/min，主轴转速约500r/min，进给量约0.4mm/r；精车切削速度约120m/min，主轴转速约1200r/min，进给量约0.15mm/r。

五、刀具材料与选用

数控车削常用刀具材料按硬度和性能排序为：金刚石刀具 > 立方氮化硼刀具 > 陶瓷刀具 > 硬质合金 > 高速钢。硬度越高耐磨性越好，但韧性也相应降低。几种材料的特性与适用场景如下：

高速钢：韧性和成形性良好，适用于低速重载切削或复杂形状刀具，但耐热温度约600℃，不适合高速切削。

硬质合金：是最常用的数控车削刀具材料。它的耐热温度约1000℃，比高速钢更硬、更耐磨。硬质合金中含钴量增多时强度和韧性增加，硬度降低，适合粗加工；含钴量减少时硬度和耐磨性增加，适合精加工。涂层硬质合金（如TiN、TiCN涂层）能进一步延长刀具寿命。

陶瓷材料：耐热性优良，可承受1100～1200℃，允许的切削速度可比硬质合金提高2～10倍，适合高速精加工，但脆性较高，需避免冲击载荷。

立方氮化硼（CBN）：适用于加工淬硬钢和高硬度合金，具有出色的热硬性和抗氧化性。

金刚石刀具：硬度最高，耐热温度约700～800℃，适用于有色金属的精密加工，但加工钢铁材料时容易发生化学反应，成本也较高。

在数控车削中，为减少换刀时间和方便对刀，应尽量采用机夹可转位车刀，其刀片材质多采用硬质合金和涂层硬质合金。刀具与工件材料的匹配也很重要，不存在一种万能刀具适用于所有工件材料，应依据被加工材料选择合适的刀具材质。

六、装夹方案的选择

数控车削常见的装夹方式有几种：三爪自定心卡盘适用于圆形毛坯的快速装夹；四爪卡盘适用于不规则形状或需要找正的工件；顶尖顶夹（主轴端配卡盘、尾座端配活动顶尖）适用于细长轴类零件，可以增加系统刚性；对于工件一端已被加工过的情形，心轴装夹也是一种常用的方法。

不同的零件结构需要不同的装夹策略：

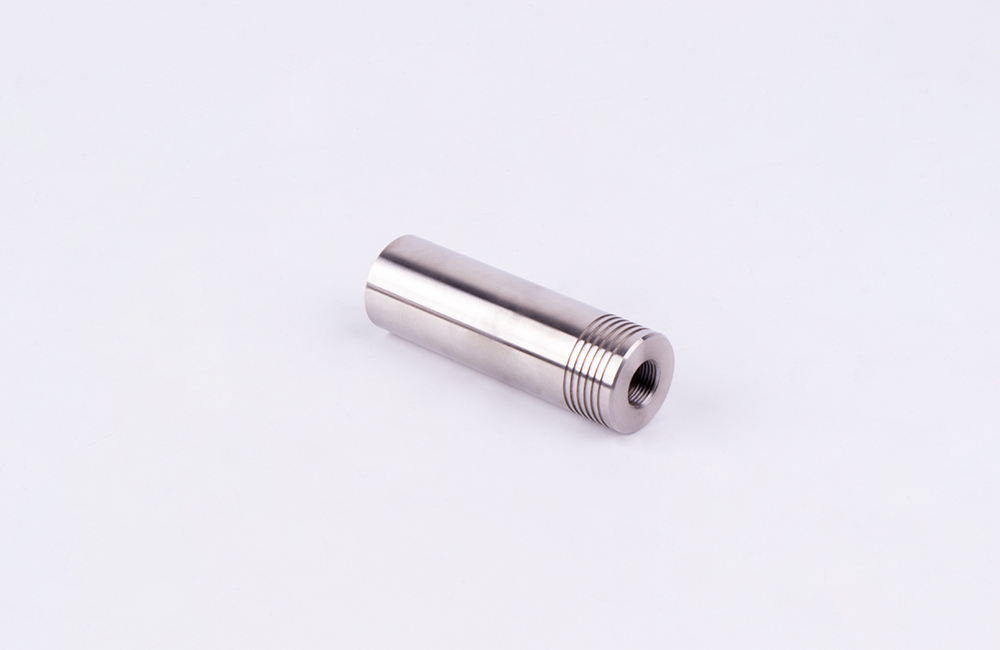

短轴类零件：可直接用三爪卡盘夹紧毛坯外圆，一次装夹连续完成全部加工。

长轴类零件：通常采用一夹一顶方式，即左端用卡盘夹紧，右端用活动顶尖支承，以提高刚性。

套类零件：加工内孔时以外圆定位；加工外轮廓时则需设置圆锥心轴，用三爪卡盘夹持心轴左端，心轴右端用尾座顶尖顶紧，以保证一次装夹加工出全部外轮廓。

七、典型实例：45钢短轴零件的数控车削工艺

下面以一个典型的45钢短轴零件（毛坯φ40×100mm圆钢）为例，展示数控车削工艺分析的全过程。

零件工艺性分析：该零件为实心轴，长度不长，毛坯有余量，适合数控车床加工。主要加工内容为车外圆、圆锥面、圆弧面、切槽、车螺纹和切断。

装夹方案：直接用三爪卡盘夹紧工件毛坯外圆面，毛坯伸出卡盘端面80mm，工件右端面中心为坐标系原点，一次装夹连续完成全部加工，不用顶尖顶夹。

加工工序划分：粗车外轮廓、精车外轮廓、切槽、车螺纹、切断。

刀具选择：共需三把刀具：

1号刀具：93°外圆刀，用于粗车和精车外轮廓；

2号刀具：60°普通螺纹刀，用于车M20×2螺纹；

3号刀具：切槽刀（宽4mm），用于切退刀槽和切断。

加工余量与切削参数：毛坯直径φ40mm，球面SR8过工件中心，单边最大加工余量20mm。每次粗车背吃刀量3mm，留精车余量0.25mm。螺纹采用多次进刀方式，每次背吃刀量递减。

八、质量控制与常见问题

要保证和提高数控车床的加工质量，应从工艺因素、程序编制和操作技能等方面进行全过程控制。工艺性分析与工艺处理必须在编程前完成，如果工艺性分析不全面、工艺处理不当，可能直接导致加工错误甚至废品。

精度控制：当尺寸精度要求较高时，编程时可按基本尺寸取值而不必取平均值。对既过象限又改变进给方向的轮廓曲线，加工时应进行机械间隙补偿，以保证轮廓曲线准确性。

表面质量控制：数控车床具有恒线速度切削功能，能在材质、余量和刀具确定的情况下加工出表面粗糙度小而均匀的零件，对表面质量要求高的零件尤其适用。

刀具刃磨与补偿：精车和车螺纹可用同一把刀具时，车刀刀尖圆弧半径应小于轮廓最小圆角半径，例如取0.15～0.2mm。数控系统提供了刀尖圆弧半径补偿功能，可以在程序中启用，确保加工精度。刀位点的合理选择是保证加工精度的基础，应选择刀具上便于测量、与精度要求直接相关的点。

影响切削条件的因素：切削条件受机床刚性、刀具材料、工件材料及硬度、精度要求、切削液种类、刀具寿命等多种因素共同影响，其中切削速度、切削深度和切削进给率是主要因素。

九、总结

数控车削加工工艺分析是一项系统性的技术工作。从工艺特点出发，数控车削具有高精度、高效率、高柔性和高稳定性的优势，但同时也对工艺规划提出了更高要求。工艺分析需要关注以下核心要素：零件结构的工艺性、加工阶段的划分、工序划分原则、加工顺序安排、切削三要素的合理匹配、刀具材料与工件材料的适配、以及装夹方案的可靠性。

在实际操作中，工艺分析是编程的前置步骤，工艺方案一旦确定，编程才有依据。合理的工艺分析能够提高加工质量和生产效率，是确保数控车床发挥其应有性能的关键环节。
