cnc工艺流程介绍

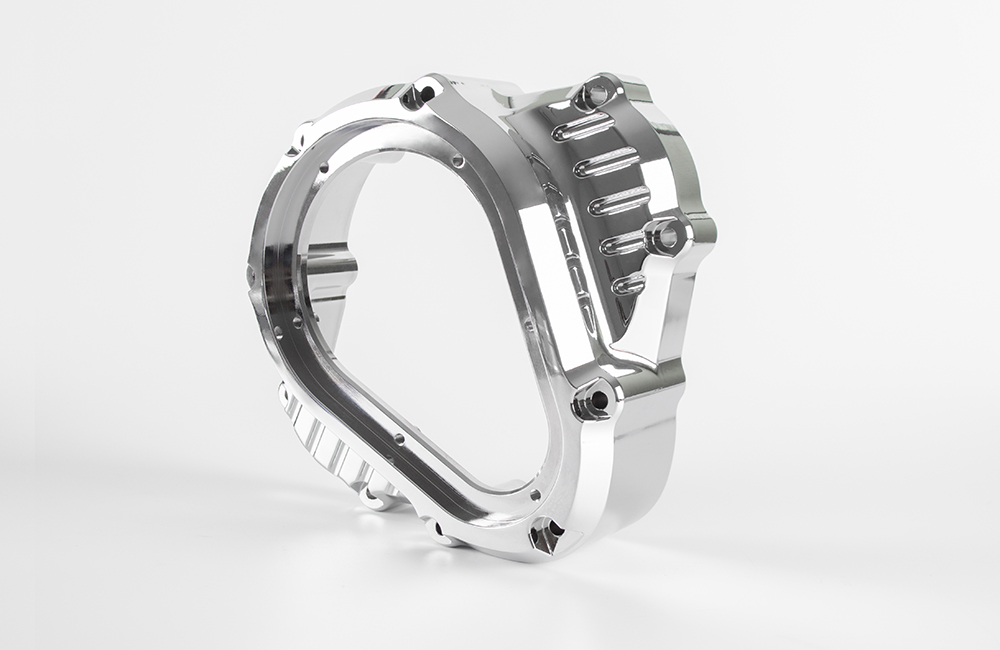

CNC加工（计算机数控加工）是一种将数字设计转化为实体零件的自动化制造工艺。其核心流程可以概括为：设计 → 编程 → 准备 → 加工 → 检测 → 成品。

一、设计与建模

所有CNC加工始于产品的三维数字模型。工程师使用CAD软件（如SolidWorks、UG/NX、Pro/E、AutoCAD）根据产品功能、装配关系和外观要求，创建完整的3D模型，并生成包含尺寸公差、形位公差、表面粗糙度、材料牌号等全部技术要求的2D工程图。这个阶段决定了“做什么”。

二、工艺规划与编程

这是从设计到加工的关键转换环节，通常由工艺工程师或CAM编程员完成。

工艺规划：分析零件特征，确定加工方案——选用什么类型的CNC机床（车床、铣床、加工中心等）、采用什么装夹方式（三爪卡盘、虎钳、压板、真空吸盘等）、需要哪些刀具（外圆车刀、立铣刀、钻头、铰刀等）、粗精加工如何分配、切削参数（主轴转速、进给量、背吃刀量）如何设定、是否需要多面加工或多轴联动。

CAM编程：将3D模型导入CAM软件（如Mastercam、UG NX、PowerMill、HyperMill），设置毛坯大小、定义加工坐标系、选择加工策略（如粗加工、半精加工、精加工、清根等），软件自动生成刀具轨迹。然后进行后处理，将刀具轨迹转换成特定CNC机床能识别的G代码和M代码。代码中包含了刀具运动坐标、主轴启停、冷却液开关、换刀指令等内容。

程序验证：利用仿真功能模拟加工过程，检查是否存在刀具与工件或夹具的碰撞、过切、空行程过长等问题，确认无误后将程序传输到CNC机床。

三、加工前准备

这是现场操作阶段的前置工作。

材料准备：根据图纸要求，准备相应牌号和规格的毛坯（如圆钢、方料、铸件、锻件、板材等）。检查毛坯尺寸、硬度、表面质量是否符合要求。

刀具准备：根据编程清单，选取所需刀具（车刀、铣刀、钻头、丝锥等），安装到刀架或刀库中。对于需要高精度或特殊形状的零件，可能还需定制成型刀。检查刀具刃口是否锋利，测量刀具长度和半径并输入数控系统的刀补表。

夹具与装夹：根据零件形状和加工部位，选择合适的夹具。简单零件可用虎钳或三爪卡盘；复杂零件可能需要设计专用工装或组合夹具。将毛坯固定在机床工作台上，确保夹紧力足够但又不引起变形。对于薄壁件，可采用软爪、压板加垫块或真空吸盘等辅助方式。

对刀：确定每把刀具的刀尖相对于工件坐标系原点的精确位置。通常使用寻边器、对刀仪或手动试切法，将各把刀具的偏移量输入数控系统。这一步是保证加工精度的关键。

程序载入与试运行：将G代码程序输入CNC控制器。先进行空运行（不装工件或抬高Z轴），观察运动轨迹是否合理。然后进行首件试切，采用较低进给速度和切削深度，逐步验证程序正确性。

四、自动加工

程序启动后，CNC机床按照指令自动完成切削。操作者主要监控运行状态。

粗加工：以快速去除大部分余量为目标。采用较大的背吃刀量和进给量，较低的切削速度。对于铣削，通常使用等高线层切或动态铣削策略；对于车削，采用多道分层车削。

半精加工：为精加工预留均匀的余量（通常单边0.2～0.5mm），修正粗加工后的形状误差。

精加工：保证最终尺寸精度和表面粗糙度。采用小的背吃刀量、高的切削速度、合适的进给量。对于高精度部位，可能需要进行多次光刀。

辅助操作：加工过程中，数控系统会自动执行换刀、开启/关闭冷却液、暂停等待操作者测量等指令。对于加工中心，还会自动进行钻孔、攻丝、镗孔等循环。

在线检测（可选）：对于高精度零件，可在机床上使用测头进行关键尺寸测量，根据测量结果自动补偿刀具偏置，实现闭环控制。

五、后处理与检测

加工完成后，零件尚未完全合格，需要后续处理。

去毛刺与清洁：使用锉刀、倒角器、砂纸或专用工具去除零件边缘、孔口的毛刺和锐边。用压缩空气或清洗剂清除切屑、切削液残留。

表面处理（如有要求）：根据需要进行喷砂、阳极氧化、电镀、喷涂、抛光等工序。注意：表面处理应在尺寸检测之前或之后，视工艺要求而定。

质量检测：使用卡尺、千分尺、高度仪、螺纹规、粗糙度仪、三坐标测量机等工具，对零件的关键尺寸、形位公差、表面质量进行检验。将实测数据与图纸公差进行对比，判断是否合格。对于批量生产的零件，还需进行首件检验和过程抽检。

修复或返工：如果发现尺寸超差但仍有补救空间，可采用补焊再加工或重新精加工等方法修复。严重不合格的零件需报废重做。

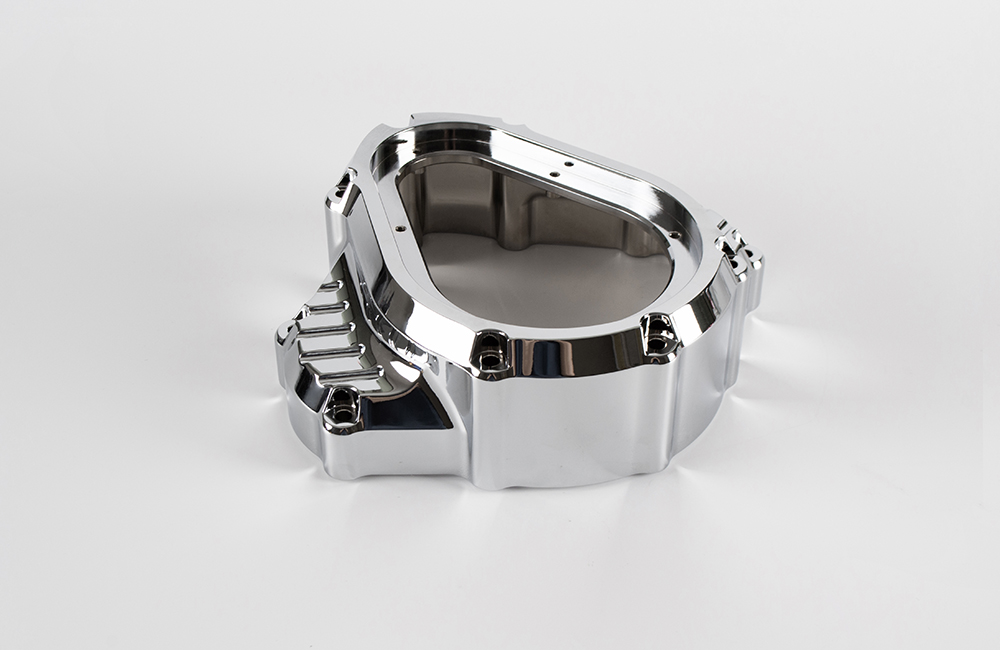

六、成品交付

检测合格的零件进行清洁、干燥、防锈处理（如涂防锈油）。按客户要求包装（防震、防潮、防刮伤），附上检测报告或合格证，交付客户或进入下一道装配工序。

总结

CNC加工工艺流程可以归纳为六个核心步骤：

1. 设计建模（CAD）→ 2. 工艺规划与编程（CAM）→ 3. 加工前准备（材料、刀具、夹具、对刀）→ 4. 自动加工（粗→半精→精）→ 5. 后处理与检测（去毛刺、表面处理、质检）→ 6. 成品交付

这个流程实现了从数字模型到物理零件的完整转化，其核心优势在于：一次编程、自动执行、高精度、高一致性、适用于复杂形状和多品种小批量生产。
