钣金法兰边是什么意思

“钣金法兰边”可以简单理解为：在钣金件的边缘，通过折弯或翻边做出来的一个“翻起的边”。举个生活中的例子，一个金属盘子的边缘通常会被卷起来，这个“卷边”就是一个典型的法兰边。它能在不增加材料厚度的情况下，有效提升结构强度和安全性。

法兰边的作用与价值

在实际应用中，小小的法兰边作用很大，主要体现在这几个方面：

提高零件刚度：在没有增加厚度和重量的情况下，折弯出的法兰边能极大增加板材的截面惯性矩，让零件更坚固，不易变形。

方便零件连接：它为后续的焊接、铆接或用螺栓固定提供了一个理想的装配基准面。

消除锋锐边缘：可以将原本锋利的板材边缘包裹起来，这样不仅使用起来更安全，也避免了工人在装配时被划伤的风险。

常见的法兰边类型

在实际应用中，主要会接触到这几种常见的法兰边类型：

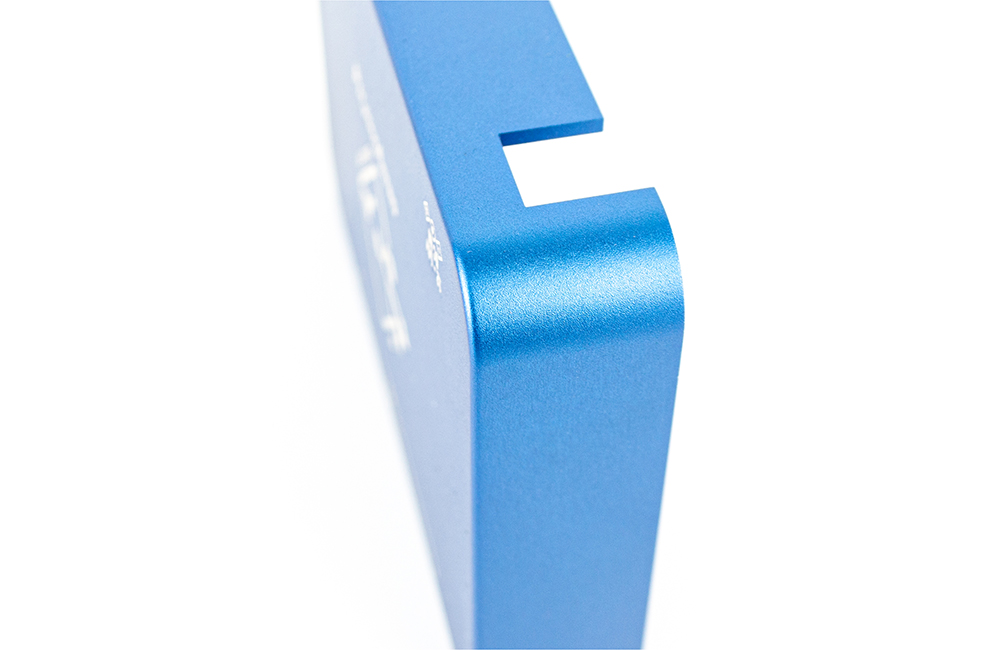

边线法兰：最常用的类型。就是从现有钣金的一条直边上，通过折弯向外或向内拉伸出一个凸起的“耳朵”或“围挡”。

斜接法兰：当需要在钣金件的相邻多个边缘上都创建法兰，并且要在转角处完美对接（不留缝隙）时，就需要使用这种类型。

卷边法兰：将板材的边缘折叠回自身，形成一个叠层结构，可以极大增强边缘的强度和安全性，并提升美观度。

设计法兰边的关键参数

1. 最小高度与长度

为了保证折弯时不会出错，法兰边必须有足够的高度和长度。这是两条硬性规则：

最小高度 ≈ 4 × 板厚 + 折弯半径

最短长度 ≈ 2～4 × 板厚（具体看材料）

2. 法兰上的孔与折弯线距离

如果要在靠近折弯的地方开孔，一定要留足距离，否则折弯时孔很容易被拉变形。通常，孔的边距至少应为板厚的3倍。

制造工艺与挑战

核心工艺：数控折弯：绝大多数法兰边都是通过数控折弯机加工出来的。关键步骤包括：精确计算折弯系数确定下料尺寸；根据板厚和法兰高度选择合适的V型槽下模；在软件中规划折弯顺序避免干涉。

常见挑战：开裂：通常由折弯半径太小，或折弯线平行于材料轧制纹理引起。干涉：法兰边过高会在折弯时碰触到机器的上模。精度：金属折弯后会有轻微回弹，导致最终角度与设计不符。

注意：在 SolidWorks 等软件中设计法兰边时，要保证相邻法兰面之间尽量相切，否则模型可能无法正确展开。

法兰边与翻边的区别

这两个概念比较相近，但存在一些区别。

法兰边通常指沿着板材的一条直边进行的长距离折弯，其主要目的是增强零件刚性、提供装配基准面，常见于机柜门板、外壳边缘等部位。

翻边则更多指在一个孔的周围，或是在板材的边缘做出一小段“立起来”的结构，例如翻边沉头孔。其主要目的是增强孔口强度、增加螺纹长度或形成轴承座。

简单概括：法兰边多位于外部边缘，形态可以是直壁、斜壁或卷曲；翻边多位于孔洞周围或特定特征边界上，通常是垂直于板面的短直壁。

总结与建议

对设计师来说，设计钣金法兰时，最重要的就是遵循最小法兰高度和最小孔边距这些设计准则。“能用”和“能造出来”之间往往有不小的距离，提前规划可以避免后期返工。
