钣金相关知识

“钣金”这个词源自英文Sheet Metal，直译就是“金属薄板”。它是一种综合性的金属冷加工工艺，核心思想是：把一张平整的金属板，变成有棱有角、有强度、有功能的立体零件。

为了让你系统性地了解，我从材料、工艺和设计三个维度来梳理。

一、常用材料：选对板材是第一步

不同材质的板料，性能和用途差别很大。最常用的有这三种：

冷轧钢板（SPCC）：这是最普通、最便宜的钣金材料。表面是银灰色，价格低廉，容易成型，但本身不防锈。通常用在机箱、机柜的内部结构件，或者外观要求不高的地方。它的强度靠厚度来保证，一般常用厚度在0.5mm到3mm之间。如果需要防锈，后续必须做喷涂或电镀处理。

镀锌钢板（SECC/SGCC）：这是在冷轧板表面镀了一层锌，防锈能力大大提升。SECC是电镀锌，表面更光洁漂亮，适合做电脑机箱、家用电器外壳这种外观件；SGCC是热镀锌，锌层更厚，耐腐蚀性更好，多用于户外设备或建筑上。这种材料通常可以直接使用，不需要再喷漆。

不锈钢板（SUS304）：这是综合性能最好的钣金材料，强度高、耐腐蚀、表面光泽度好。常用厚度在0.8mm到2mm之间。但因为材质偏硬，折弯时回弹比普通钢板大很多，而且对模具磨损也厉害，所以加工成本会更高。常用于医疗器械、食品设备、高档装饰件。

铝合金板（5052/6061）：轻量化首选。5052延展性好，特别适合折弯成型；6061强度更高，适合需要承重的结构件。铝板在折弯后表面容易出现裂纹或拉痕，外观件需要格外注意。同时它的焊接工艺也比钢材更复杂，需要专门的焊机和技术。

二、核心工艺：从平到立的关键手段

钣金加工有一套完整的工序链，从下料开始，到成型、连接，再到最后的表面处理。

下料工序是将板材切割成粗略形状。常见方式包括：

激光切割：精度高、速度快、断面好，是目前主流方式，特别适合复杂轮廓。

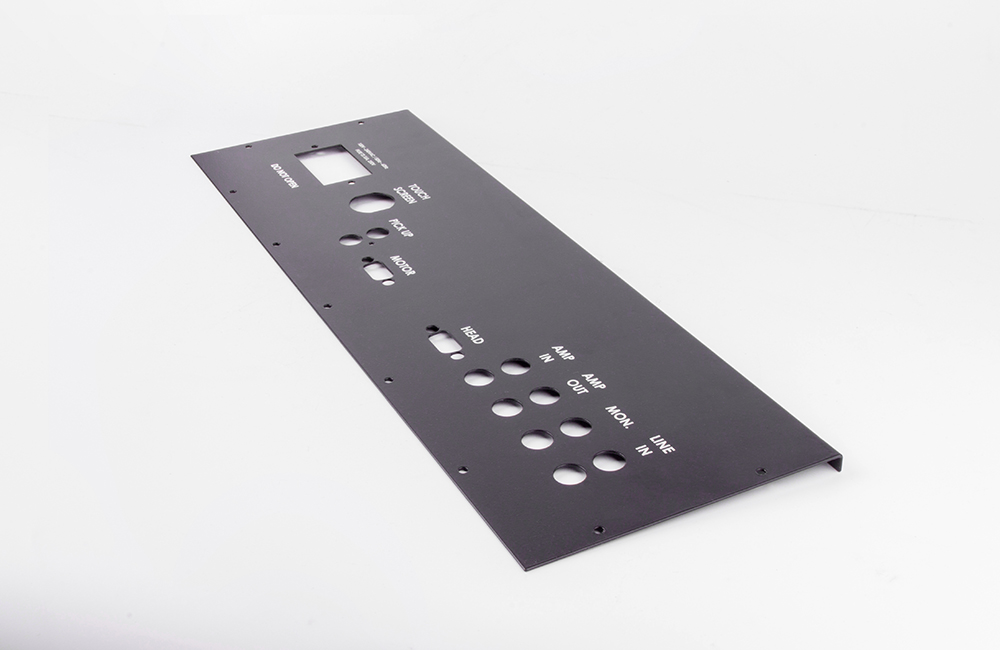

数控冲床：适合批量大、有很多标准孔（圆孔、方孔）的平板件，速度快，但会有冲压痕迹。

剪切：最简单的切直线方式，用于备料，无法切曲线。

成型工序是让平板变成立体零件：

数控折弯：核心工序。通过上模压入下模V型槽，将板材折成所需角度。需要考虑最小折弯边（太短夹不住）和回弹补偿（尤其是铝和不锈钢）。

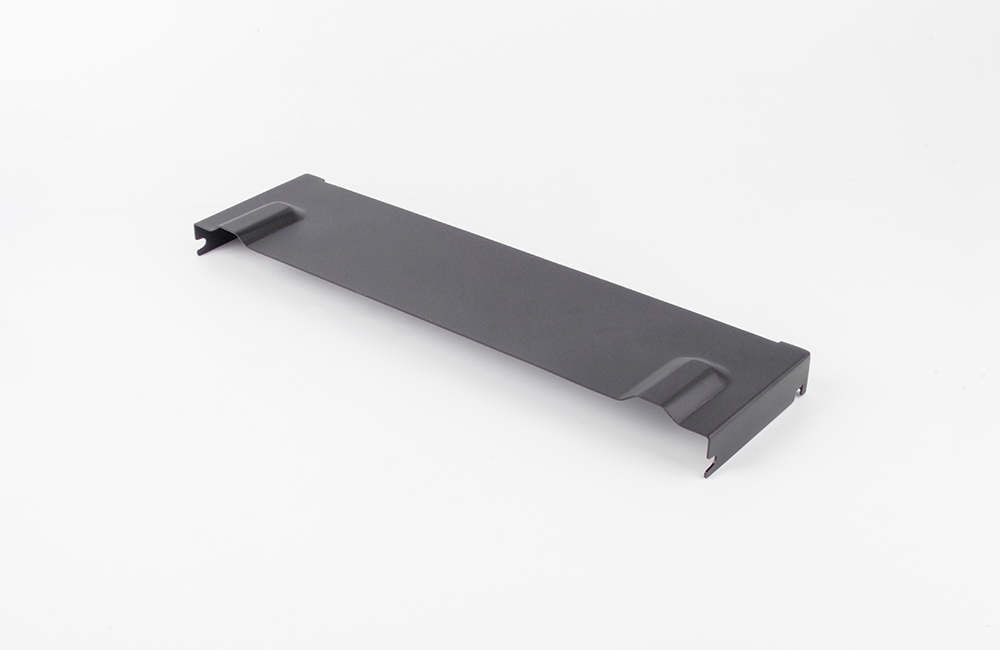

冲压拉伸：用于制作带凸包、百叶窗、沉孔等局部特征的零件，用模具一次冲压成型。

连接工序是把多个成型件组合到一起：

焊接：最牢固的连接方式。薄板常用二氧化碳气体保护焊或氩弧焊。难点在于控制焊接变形，需要采用分段焊、点焊等方式减少热量输入。

铆接/螺钉连接：通过压铆螺母或螺钉将零件固定，优点是拆装方便，适合需要维护的结构。

表面处理是决定最终外观和耐候性的环节：

喷涂：包括喷粉和喷漆，可以赋予零件各种颜色和质感，同时提供防锈保护。

电镀：如镀锌、镀铬，能提供金属光泽和更强的防腐性能。

阳极氧化：铝合金专用工艺，可以做出金属质感且色彩丰富的表面。

三、设计要点：画图时需要注意什么

如果你在画钣金图纸，下面这几个原则能帮你少走弯路：

折弯半径：图纸上不要标尖角（R=0），要标一个内R角。一般建议内R角≥板厚，否则折弯时外表面容易开裂。没有特殊要求时，默认R=板厚即可。

孔边距：靠近折弯线的孔，会因为材料拉伸而变形。建议孔中心到折弯线的距离 ≥ 2倍板厚，如果离得太近，需要先折弯再冲孔。

避免复杂件拼焊：能用折弯一次成型的结构，尽量不要拆成多个焊接件。因为焊得越多，变形越大，尺寸一致性越差。

标注基准：所有关键尺寸尽量从同一个基准边或基准孔出发，不要来回转标，避免累积误差。
