钣金u型折弯介绍

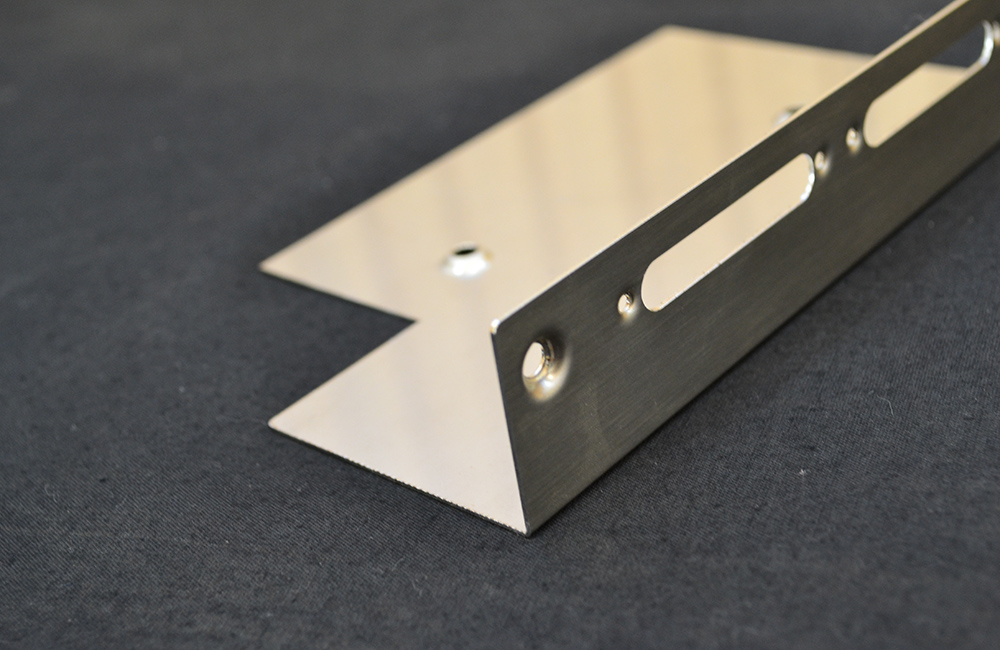

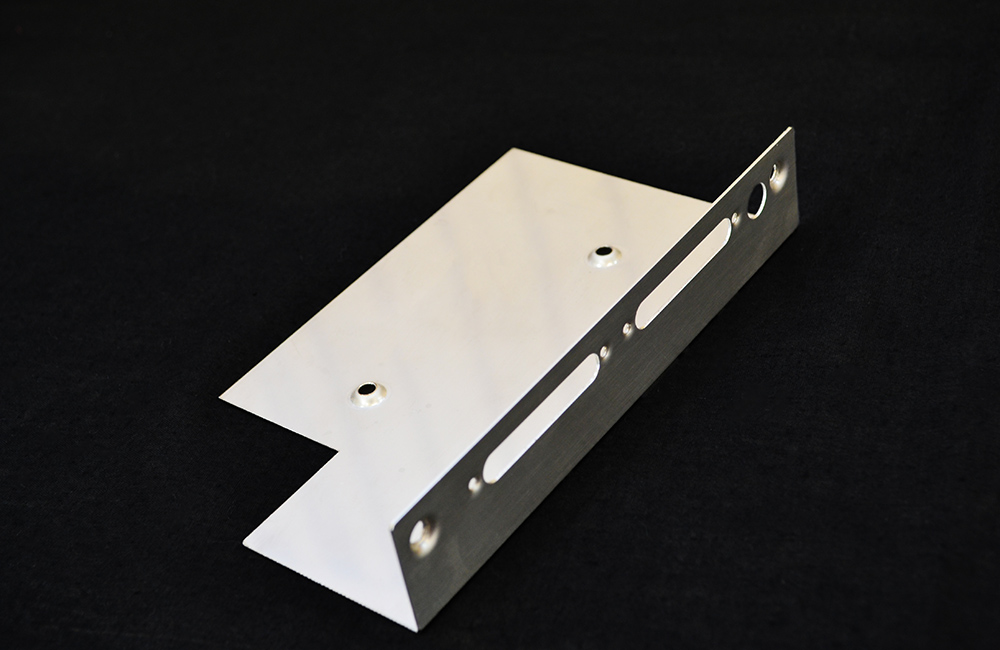

钣金U型折弯，简单来说就是把金属板材弯成一个U形槽——两侧是平行的直壁，底部是平的或带圆弧连接。这是钣金加工里非常常见的一种折弯形式，你看到的结构槽钢、设备外壳、线槽、支架，很多都是U型折弯做出来的。

U型折弯的基本原理和工具

U型折弯和普通的V型折弯在原理上是相通的，都是通过上模（凸模）把板料压入下模的凹槽里。但U型折弯的特殊之处在于，它需要上下模的几何形状和槽宽，与最终产品的U形截面精确匹配。

U型折弯通常会使用专用的U型折弯模具。这类模具的上模是向下凸出的柱形或块状，下模则是中间有一个沟槽的凹模。加压时，上模将板料压入下模的槽内，一次行程就能形成U型轮廓。

最大的麻烦：回弹

做U型折弯，最让人头疼的问题就是回弹。当板材弯成U形后，材料本身会有弹性，它会试图“弹回去”一点，导致两边的侧壁往外张开，尺寸和角度就不准了。

影响回弹的因素很多，比如：材料屈服强度越高、弹性模量越小，回弹就越大；板材越薄，回弹也越大；模具的间隙偏大，回弹也更明显。而U形件因为两侧壁的相互制约，其实回弹通常比单纯的V形折弯要小一些。

为了控制回弹，实际生产中会用几种办法：

修正模具：最常见的做法是给凸模（上模）的两侧分别做一个向上的斜度，角度比最终想要的U形稍微“过弯”一点。这样工件从模具里退出来后，回弹刚好回到正确的角度，这就是所谓的补偿法。

减小模具间隙：让凸、凹模之间的间隙略小于材料厚度（比如比板厚小0.03mm），让材料在受压时被“挤紧”一些，也能有效减少回弹。

校正法：在成形最后阶段，施加远超所需弯曲力的大压力进行校正，使U形件的圆角处产生额外的拉伸变形，让内外层的回弹趋势相互抵消。

U型折弯的设计限制

U型折弯不是想折多大就折多大，有一些经验公式可以参考：

U形开口宽度（H1）不能太小：受模具和机床限制，U形两侧壁之间的宽度H1有最小值，通常和经验公式 H1 = 12 + 2t（t是板厚）有关。

U形高度（H2）不能太高：当H1宽度较大时，高度H2需要满足 H2 < H1 - 35 的关系。

四面折弯的总高度：如果工件是四面都折弯的U形盒状，模具限制下的最大高度一般 小于175mm。

一些扩展情况

值得一提的是，U型折弯对于高强度的特种钢板挑战更大。这类材料抗拉强度极高（可达1500~2100 MPa），硬度大、延伸率低（约7%），回弹和开裂风险都更突出，需要专门优化模具参数（比如上模R角取3~6倍料厚，下模R角取4~8倍料厚）来控制回弹和避免开裂。

此外，还有一种用于拼焊板（由不同厚度或不同强度板材焊接而成的板料）的U型折弯，其回弹特性更复杂：厚板侧回弹通常比薄板侧大，并且焊缝在成形过程中还会发生移动。这类情况同样需要依靠模具型面补偿来修正回弹。
