3d打印半透明模型注意事项

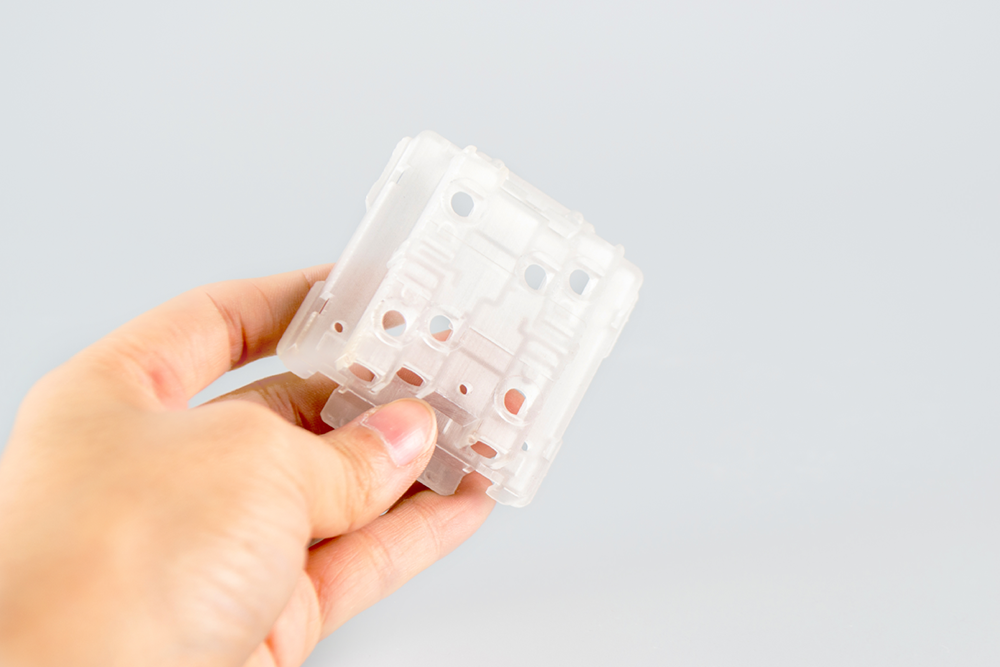

3D打印半透明模型是完全可以实现的，而且有多种技术和材料可以选择。最终效果的关键在于选择合适的技术和材料，以及做好后处理，因为绝大多数打印件刚下机时呈现的是半透明或雾面效果，而非完全通透。

主流技术与材料选择

光固化（SLA/DLP）是目前实现半透明效果最主流、效果也最好的方式。它使用液态光敏树脂，通过紫外光逐层固化成型，层纹比FDM细得多，本身就具备良好的半透明质感。像嘉立创的透明树脂8001，原生半透明状态透光率就能超过85%，经过抛光喷油后可达90%以上。这类材料适合制作透明面板、流体可视化测试件、文创工艺品等。不过需要注意，SLA透明件热变形温度一般只有53℃左右，不适合高温或强光暴晒环境。

材料喷射（PolyJet）是另一个高端选择。这类技术能打印出表面极其光滑的零件，通过混合不同材料还能在同一个零件上实现从全透明到半透明的渐变效果，甚至结合全彩打印。例如Stratasys的VeroUltraClear透明材料，配合抛光处理能达到接近玻璃的透明度。但这类工业级设备和打印服务的成本也比较高。

FDM熔融沉积是成本最低的方式，但效果相对有限。使用PETG或透明PLA线材，通过优化参数（如100%填充、降低层高）可以打出半透明效果，但层纹和内部空隙会散射光线，通常呈现磨砂质感，很难达到透亮的效果。不过，如果做灯罩这类需要光线柔和扩散的物件，FDM反而是很合适的选择，Polymaker就有专门的半透明PLA线材，专门用于艺术和装饰项目。

核心参数与后处理

无论选哪种技术，打印参数和后处理都直接影响最终透明度。

在参数设置上，光固化建议使用0.025-0.05mm的层高，采用较低的曝光时间避免雾化，抬升速度放慢防止变形。FDM则建议100%填充以消除内部空隙，用较大的喷嘴和层高减少层间界面数量，打印速度放慢促进层间融合。

后处理是决定能否“半透变全透”的关键一步。如果你只需要半透明效果，打磨到800-1200目并抛光就足够了。如果想进一步通透，可以按这个流程走：支撑去除后用酒精清洗干净，然后从800目开始逐级打磨到2000-5000目，最后喷上透明清漆，透明度会大幅提升。Formlabs的官方指南也验证了，喷涂清漆是提升透明度的简便有效方法，尤其适合保留复杂细节的模型-6。需要注意的是，打磨前不要过度后固化，否则树脂可能变黄。
