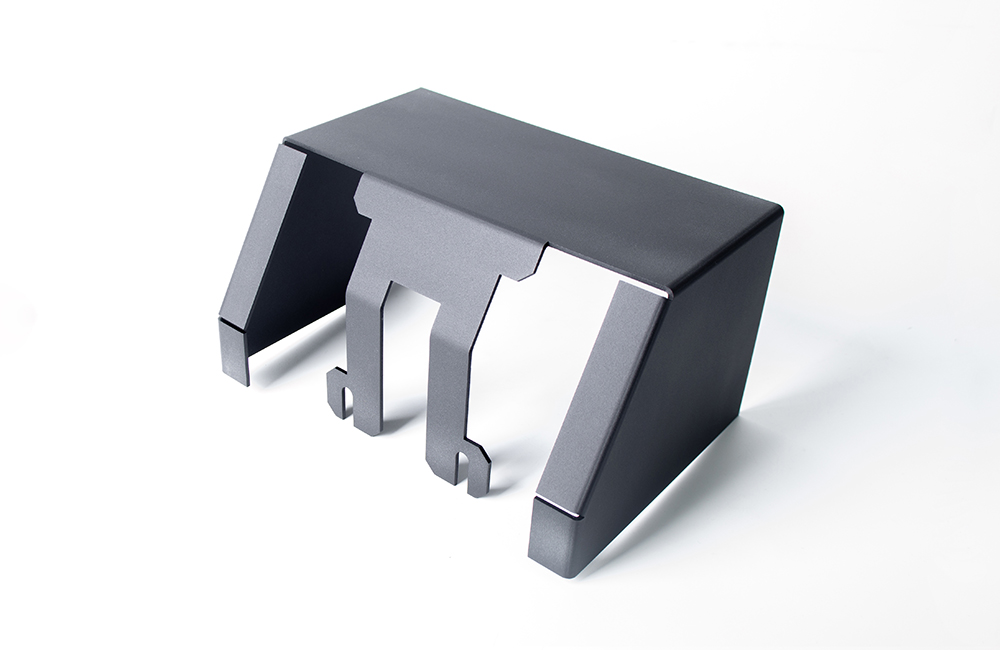

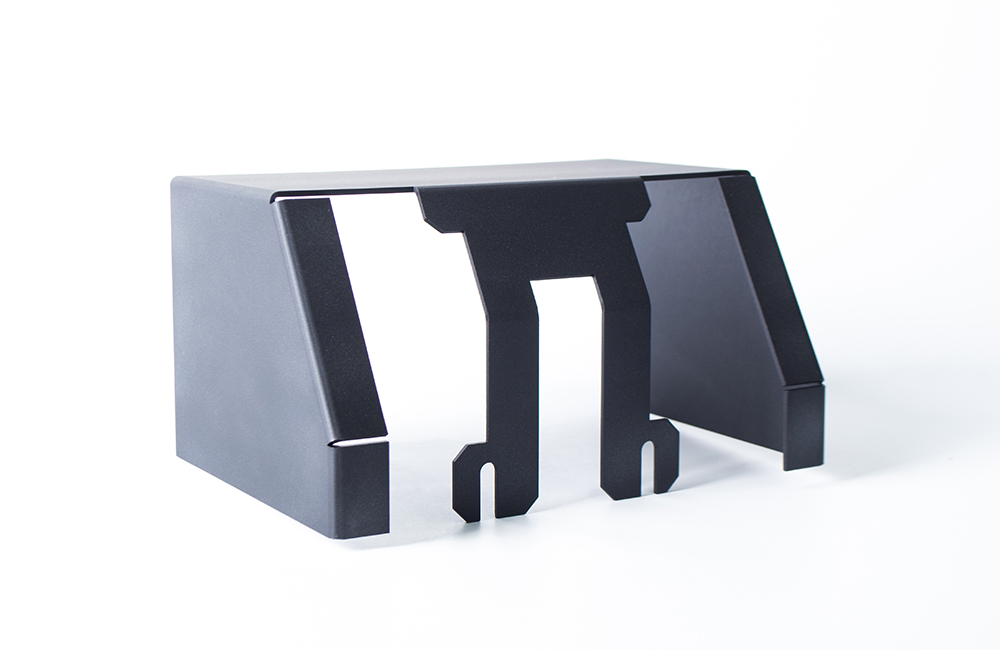

钣金产品外形设计主意要点

钣金产品的外形设计，不仅仅是画一个好看的壳子，更是在美学、功能与制造工艺之间寻找平衡。一个好的设计，能让产品看起来专业、用起来顺手，同时成本可控、易于生产。

设计目标的三个维度

优秀的外形设计，通常需要同时满足三个层面的要求：

视觉层面：产品的外观要符合品牌调性和使用场景。比如医疗设备通常用白色、浅灰、圆润的转角来传递洁净和安全的感觉；而专业音响设备常用黑色、拉丝面板、硬朗的线条来体现专业感。色彩的搭配、表面的纹理（拉丝、喷涂、喷砂）、棱角的处理方式，共同构成了产品的视觉语言。

人机层面：外壳是用来“用”的，不是用来看的。操作面板的高度和倾斜角度要符合人体工学，散热孔的布局要考虑空气对流方向，接口的位置要方便插拔，搬运的把手或扣手位要符合手部施力习惯。这些细节直接影响用户的使用体验。

工艺层面：设计要在现有的设备能力范围内可制造。比如折弯的最小高度、孔边距、焊接变形的控制、表面处理的可行性等，都需要在设计阶段就考虑进去，否则做出来的样品可能根本无法量产，或者成本远超预算。

外观特征的设计原则

棱线和特征线
棱线是钣金产品最重要的视觉元素之一。一条干净利落的棱线可以提升产品的层次感和立体感。设计时建议：

棱线的位置尽量与折弯线重合，这样可以减少额外的加工工序。

避免在平面中央单独设计一条没有功能的装饰棱线，如果需要，可以用压凹或凸包工艺来实现，但要注意模具成本。

转角处理
钣金的转角因为折弯R角的存在，天然是圆角而不是尖角。设计时可以利用这个特性：

外观面上的外露转角，尽量保持自然圆角，能提升安全性和视觉柔和度。

如果需要尖锐的棱边效果，可以通过后期打磨或增加装饰件来实现。

分割线的处理
当产品外壳由多个零件拼成时，拼缝就成了视觉焦点：

设计上可以把拼缝做成一条贯穿的特征线，让它看起来像是“刻意设计的”，而不是“没拼好露出来的缝”。

拼缝的宽度要均匀，一般控制在0.3~0.5mm，太宽显粗糙，太窄组装困难。

工艺兼容性设计（可制造性）

这是钣金设计中最容易踩坑的地方，也是经验的价值所在。

折弯的连贯性

尽量让所有折弯沿同一个方向，避免在一个零件上既有向上折又有向下折，这样可以减少换模和翻面的次数。

如果结构上必须两面都折，尽量把正反折弯的边分开在两个独立的零件上，再通过焊接或螺钉组装。

孔位的工艺性

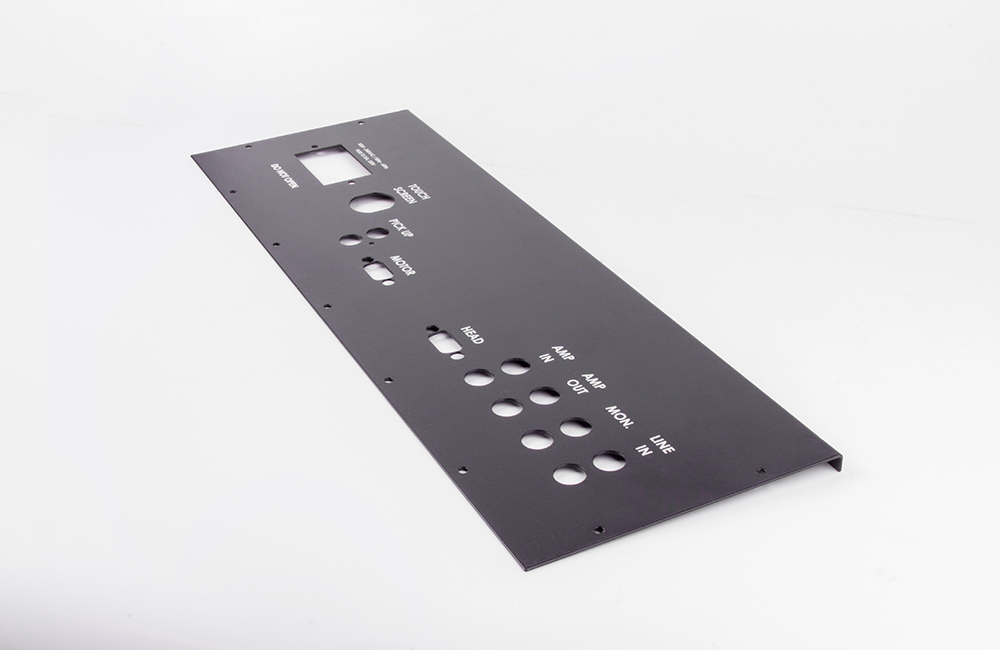

外观面上的安装孔、散热孔、指示灯孔，要优先采用通用冲孔模具的标准尺寸（比如圆孔、方孔的标准系列），避免用非标尺寸，否则加工要单独定制刀具，成本高。

孔口的毛刺方向要统一，并安排去毛刺工序，否则组装时毛刺会划伤线缆或操作人员。

表面处理的分区

如果同一个零件上有不同的表面处理要求（比如一部分拉丝、一部分喷涂），要设计清晰的分隔线，并预留遮蔽工艺的余量。

不需要处理的面（比如内壁、焊接面）可以提前和加工方沟通，减少不必要的工序。

细节设计的技巧

扣手位设计
对于需要搬运的机箱或设备，扣手位的设计很讲究：

扣手位的深度至少要能容纳手指的第一关节，通常≥15mm。

开口宽度不小于25mm，保证四指能同时放入。

扣手位内部要倒圆角，避免割手。

散热格栅设计
散热孔不是越多越好、越大越好：

开孔率（开孔面积占总面积的百分比）一般控制在30%~50%，太低散热不够，太高会降低结构强度。

孔的方向尽量与空气对流方向一致（下进上出）。

孔边缘要光洁，最好有R角，避免积灰和割手。

Logo与标识的处理

如果Logo需要突出于表面，可以用压凸工艺，凸起高度一般0.3~0.5mm，太高会影响周边结构的平整度。

如果是平面Logo，可以用丝印或激光雕刻，这两种方式不影响板材平整度。

设计流程建议

概念草图：先画出产品的大致形态、比例和风格方向，不需要太精确。

结构可行性评估：将草图与结构工程师或加工方沟通，确认折弯、焊接、装配等关键环节是否有工艺障碍。

细化3D模型：在CAD软件中建立精确的3D模型，把壁厚、折弯R角、孔位、拼缝等细节都明确。

展开图与工艺评审：生成展开图后，再和加工方做一轮评审，确认激光切割路径、折弯顺序、焊接方案等。

打样与迭代：拿到首件样品后，实际装配验证，发现问题及时修改模型，再迭代下一版。

钣金产品的外形设计，本质上是在好看、好用、好做三者之间找平衡点。
