实体怎么转换成钣金件

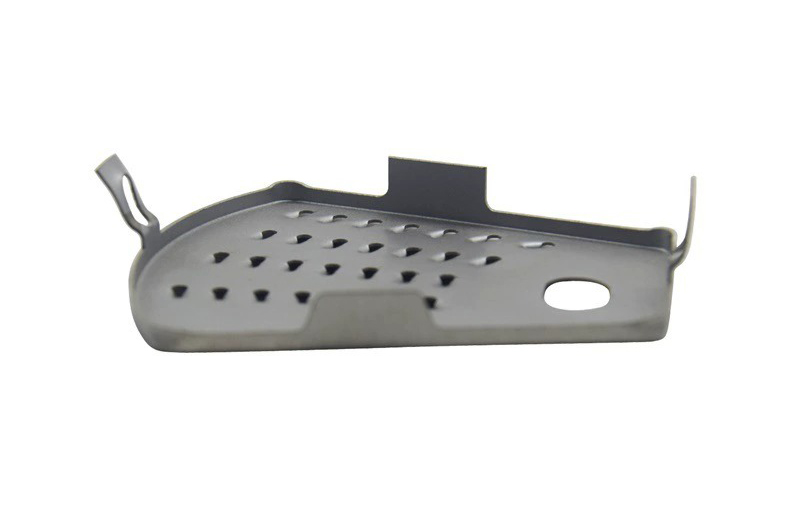

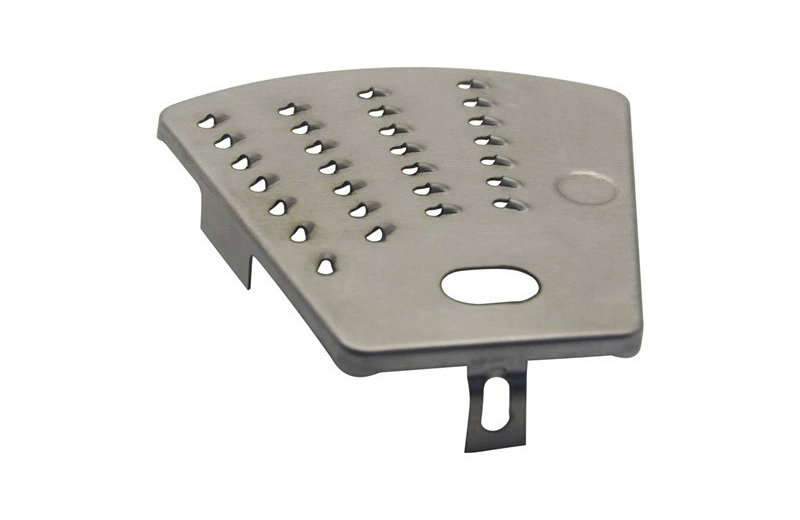

把画好的实体零件转换成钣金件，是设计流程中很常见的一步。简单来说，就是用软件的专门功能，把实体的模型“翻译”成钣金能看懂的特征，比如统一的厚度、可展开的折弯等等。

思路解析：主流CAD软件的操作方法

不同软件的叫法和步骤略有区别，但核心逻辑很相似。以下是几个主流软件的做法：

SolidWorks：这是最常用、流程最清晰的一个。你需要使用“转换到钣金”命令。核心操作是三步：选一个固定面确定基准；在“折弯边线”里选中所有需要折弯的边（注意要选内侧边线）；设定好厚度和折弯半径。软件会自动帮你计算并生成钣金特征，非常直观。

中望3D/导入STP等格式：当你拿到一个其他格式的模型时，原理类似。一般也是先用“转换为钣金”功能，然后使用“标记折弯”和“收集所有折弯”让软件识别出所有需要折弯的地方，最后就能顺利展开。

Fusion 360 和 Inventor：操作思路很相似。你只需在“钣金”选项卡下找到“转换为钣金”命令，然后选中一个均匀厚度的面，软件会自动检测厚度并完成转换，非常方便。

关键提醒：转换成功的两个前置条件

在实际操作中，如果转换失败，通常是这两个原因导致的：

模型必须是“等壁厚”的：钣金件最重要的特征就是壁厚处处一致。如果实体是抽壳得到的，或本身就是均匀厚度，那就能顺利转换。

封闭的实体需要“开口”：最常遇到的问题。一个封闭的盒子是没法直接展开的，因为它是一个“壳”，而不是一张可以折弯的“板”。你需要在封闭的边上手动添加一个切口，告诉软件“这里可以断开”，模型才能被识别为可展开的钣金件。

如果转换时遇到“无法折弯”的报错，大部分情况是圆角干扰了识别，或者是模型没有切口。
