solidworks钣金件折弯线介绍

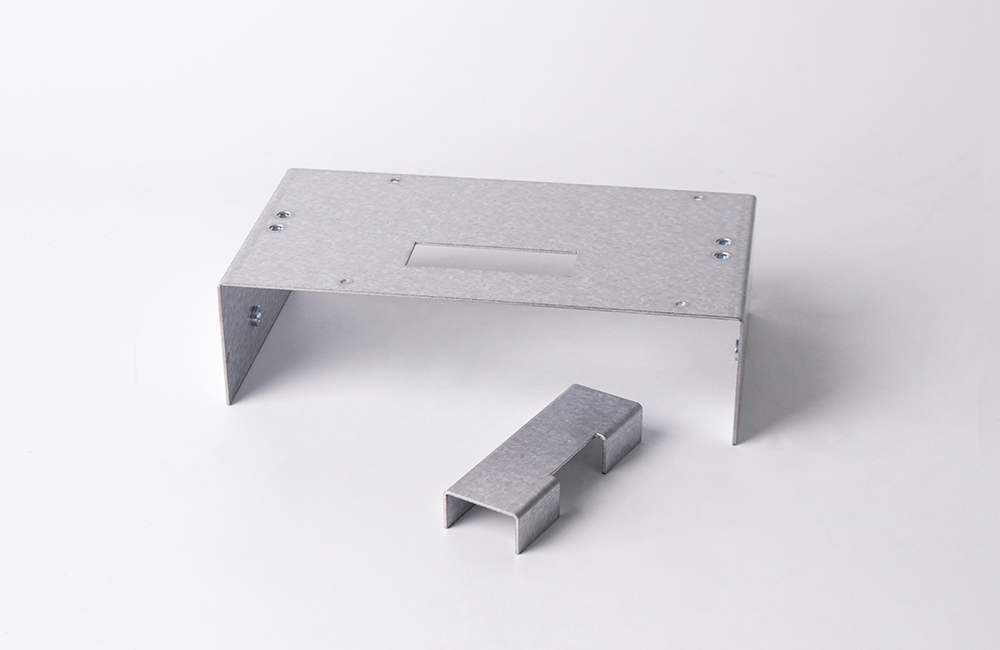

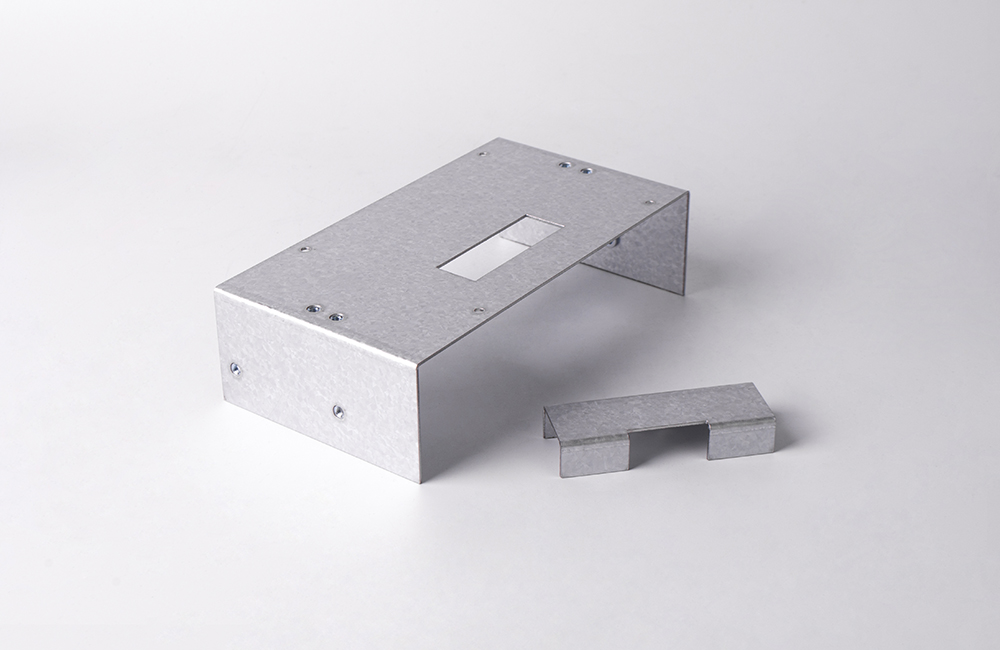

在SolidWorks中处理钣金件的折弯线，核心是要明白折弯线是自动生成的，它通常不是手动画上去的。它主要服务于三个目的：指导加工、查看展开图、生成工程图。

折弯线从哪里来？

折弯线是伴随着钣金特征自动产生的。当你使用“基体法兰”、“边线法兰”、“绘制的折弯”等钣金命令时，SolidWorks会在平板型式（Flat Pattern） 或展开（Unfold） 状态下，自动生成代表折弯位置的线条。这些线条是模型的一部分，而不是独立的草图。

如何查看和编辑折弯线？

查看折弯线：最直接的方式是使用“平板型式”特征。在特征树中，右键点击“平板型式”并选择“解除压缩”，模型就会展开，并显示所有折弯线。你也可以点击“视图”>“隐藏/显示”>“平板型式”，来独立控制折弯线的可见性。

编辑折弯线属性：在平板型式展开状态下，直接点击折弯线，在左侧的属性管理器里可以修改折弯角度、折弯半径，或者改变固定面。如果在展开状态下用鼠标右键点击折弯线，还能在“编辑特征”中调整折弯系数（比如K因子）。

如何修改折弯线的位置或数量？

折弯线的位置不是直接拖动或删除的，而是由创建它的钣金特征决定的。要修改位置，需要编辑特征本身：

边线法兰的折弯线：由法兰的长度和位置决定，修改法兰轮廓草图或特征参数即可。

绘制的折弯：这是唯一需要“画”的折弯。使用“绘制的折弯”命令，先选一个平面画一条直线，折弯线就是这条直线。修改草图中的直线位置，折弯线位置就会同步改变。

工程图中的折弯线

在工程图里显示折弯线，有几种方法：

在工程图里可以直接使用“模型项目”命令，把折弯线作为注解插入。

有一个更便捷的方法：在工程图中，右键点击视图，选择“属性”，在“显示样式”里勾选“钣金折弯线”。这个方法简单直接。

注意：并非所有折弯线都需要在工程图中显示，一般只显示关键的、用于定位的折弯线，避免图纸过于杂乱。

导出折弯线数据

如果要把钣金件的折弯数据（包括折弯线位置和角度）导出给车间，可以另存为DXF/DWG格式，在保存选项中勾选“折弯线”和“草图实体”，文件里就会包含加工所需的数据。这对于直接对接数控折弯机编程非常有帮助。
