钣金三维设计注意事项

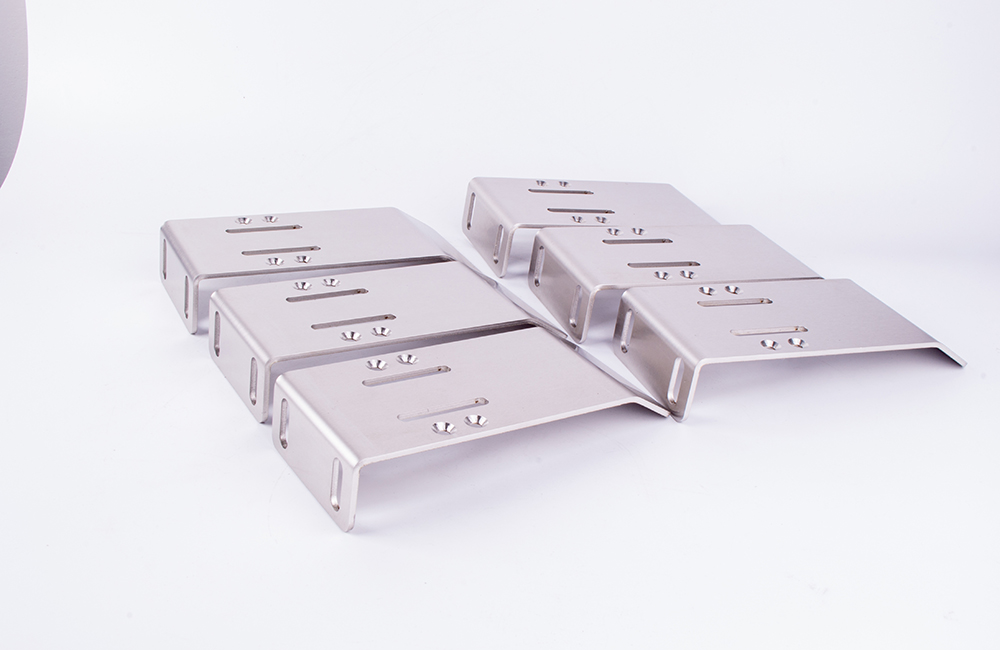

钣金三维设计，简单来说，就是在电脑里用专门的3D软件，按照钣金的工艺特点，把一块虚拟的金属板“折”成最终产品形态的过程。这和我们直接画一个实体零件不同，它的核心是模拟真实的“折纸”过程，设计时必须时刻想着“这块板要怎么切、怎么弯、怎么焊”。

用什么软件？

选择合适的软件是第一步。目前主流的3D设计软件大多都有强大的钣金模块，选择哪个主要看行业和个人习惯。

SolidWorks：应用最广的软件之一。它的钣金模块对新手非常友好，逻辑清晰，容易上手，很适合做常规的钣金件、中小型项目和非标自动化设备。

Creo (原Pro/E)：参数化设计非常严谨，尤其在处理复杂曲面、大型装配时性能优越。在3C产品、家电、航空航天等对精度要求高的领域应用广泛。

NX/UG、CATIA：这两款是高端制造领域的常客，功能极其强大，常用于汽车、造船等超大型或超复杂的项目中。

中望3D、CrownCAD等：近年来优秀的国产软件代表，功能日益完善，也逐渐成为许多企业的选择。

设计流程是怎样的？

钣金设计就像一次“虚拟折纸”，大致流程如下：

构思与准备：在软件里动手前，先想清楚用什么材料、多厚的板、怎么折弯，这些是基础。

创建基础特征：通常是先画一个二维草图，然后用“基体法兰/薄片”命令生成一块平板，也就是零件的“毛坯”。

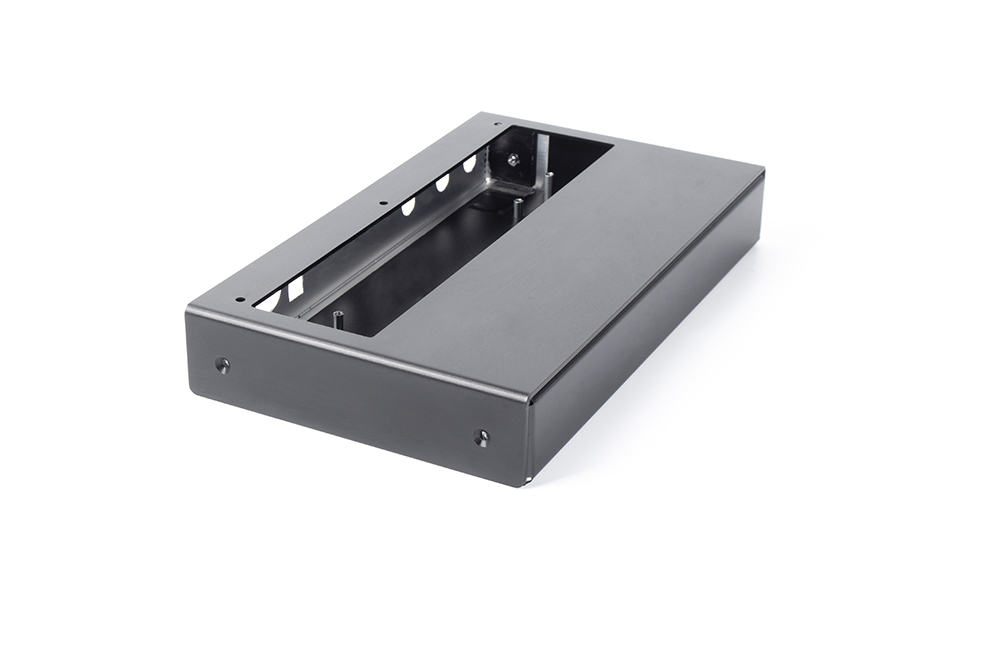

添加折弯等特征：在平板基础上，使用“边线法兰”、“斜接法兰”等命令添加折弯；用“褶边”做卷边；“闭合角”处理转角接缝；“冲压工具”做凸包、百叶窗等特征。所有折弯的内圆角半径都应大于或等于板厚，以避免折弯开裂。

展开与检查：设计完成后，用“展开”命令生成用于激光切割下料的平面图。同时检查模型是否能顺利展开，如果不能，通常意味着存在设计缺陷。

出工程图：最终输出包含三维模型和展开图的工程图，用于指导生产。

必须遵守哪些工艺规则？

为了确保设计能顺利加工，有一些硬性规则必须遵守：

孔与边的距离：孔洞离边缘或折弯线太近，会在冲压或折弯时变形。通常要求孔边距≥1.5～2倍板厚，而孔到折弯线的距离应≥2倍板厚 + 折弯内R角。

最小折弯高度：折弯边太矮，折弯机无法有效夹持。一般要求折弯高度 ≥ 6倍板厚。

孔的最小尺寸：冲压的孔不宜过小，直径应≥板厚。

统一折弯方向：设计时尽量让所有折弯方向一致，可以减少加工时的翻面次数，提高效率和精度。

跟普通3D设计有何不同？

普通3D设计更关注最终形状，而钣金设计更关注制造过程。一个关键区别是：钣金设计完成后必须能精确展开成平面，因为这是后续激光切割等下料工序的直接依据。如果模型无法展开，就说明设计不符合钣金工艺逻辑。

总的来说，钣金三维设计是一门在数字世界里模拟真实工艺的学问。它要求设计师不仅要会操作软件，更要理解材料特性和加工限制，这样才能设计出既好用又好做的产品。
