手板制作打样注意事项

手板打样是产品开发中“先小批量验证、再大批量生产”的关键环节，很多设计问题在这个阶段暴露，代价远比开模后才发现要小。以下从打样前的准备、工艺选择、验收检查、常见陷阱四个维度，梳理一份实操性的注意事项清单。

一、打样前的准备：图纸与沟通

图纸是打样的唯一依据，图纸不规范，后续全是坑。

1. 图纸格式要发对

手板厂通常需要STP（STEP）或 IGS格式的3D文件。STL格式虽然也能用，但它是网格文件，精度损失较大，且无法标注公差信息。发图前最好先问清楚对方支持什么格式。

2. 图纸信息要完整

光发一个3D模型是不够的。关键尺寸的公差、表面处理要求、材料牌号、装配基准面，都需要在图纸上明确标注。缺了任何一项，加工方只能按自己的默认标准做，做出来跟你预期不一样，责任很难说清。

3. 图纸要“干净”

发图前自己检查一遍：模型有没有破面、有没有干涉、有没有缺件。有经验的工程师会在编程前审核图档，发现问题及时沟通。与其等对方发现问题再返工，不如自己先过一遍。

4. DFM分析别跳过

正规手板厂收到图纸后会做DFM（可制造性分析），评估哪些地方壁太薄、哪里刀具下不去、是否需要拆件加工。这个环节通常只要1到4小时，但能帮你提前发现设计缺陷，避免加工到一半才发现做不了。

二、工艺选择：选对了省一半钱

手板打样常见的工艺有CNC加工、3D打印、钣金加工、硅胶复模四大类，选哪个取决于你的精度要求、材料需求、数量和预算。

CNC加工：精度最高（±0.01mm到±0.05mm），材料选择最广（金属、工程塑料都能做），适合结构复杂、精度要求高的零件。缺点是单件成本高、周期相对长。

3D打印：成型快、能做CNC下不了刀的内部复杂结构。但精度和表面质量不如CNC，材料选择也有限。适合快速验证外观和基础结构。

钣金加工：专门针对薄板金属件（机箱、支架、外壳），激光切割精度可达±0.1mm。需要特别注意折弯回弹补偿和孔边距设计。

硅胶复模：适合小批量（10-50件）、成本敏感的场景。先用CNC或3D打印做一个母模，再用硅胶翻制模具浇注复制。精度略低于CNC，但单件成本随数量增加大幅下降。

三、不同工艺的专项注意事项

CNC加工手板

公差标注要分级：不是所有面都需要同样的精度。在3D模型里用颜色标注不同要求——红色面需要精加工（±0.05mm），蓝色面粗加工即可（±0.2mm），绿色面保留毛坯面不做加工。这样手板厂能快速评估工时，报价也更透明。

后处理不能省：CNC加工完成后，表面可能有毛刺和刀痕，需要用砂纸从粗到细打磨（800目到2000目）。装配孔等关键部位要重点处理，确保光滑无锐边。

薄壁和深腔要谨慎：壁太薄容易加工变形，腔太深刀具伸不进去。设计时尽量避免这类特征，或者提前和加工方确认可行性。

钣金加工手板

折弯边高度和孔边距是硬指标：折弯边的最小高度应不低于板厚的4到6倍；孔边缘到折弯线的距离最好≥2倍板厚，否则折弯时孔会被拉变形。

回弹补偿必须做：铝合金和钢材折弯后都会有回弹，需要在编程时预设角度补偿。不做补偿，折出来的角度一定偏大。

展开图要算准：钣金件需要先“展开”成平面下料图，同时设定好折弯扣除补偿。展开尺寸不准，折弯后装配一定对不上。

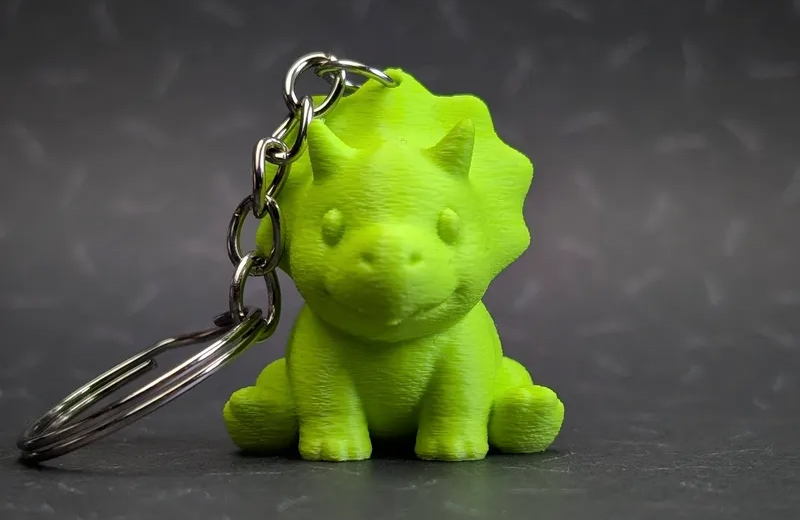

3D打印手板

层高决定表面质量：精细模型建议层高设在0.1到0.15毫米。层高越小表面越细腻，但打印时间也越长。

后处理决定最终质感：FDM打印的模型表面有层纹，需要打磨去支撑。树脂打印件打印后处于“半生”状态，必须放入UV固化箱进行二次固化（通常10到30分钟），否则容易变形、发粘。

环境控制很重要：恒温恒湿环境下打印和后处理，可以避免因湿度或温度变化导致模型变形或开裂。树脂打印要避免阳光直射，防止树脂过早固化。

尼龙材料要特别注意：尼龙加纤材料吸湿性强、各向异性明显，模型需要提前做壁厚均一化处理，关键装配位预留0.1到0.15mm余量，大平面要加支撑筋防翘曲。

四、收到手板后的验收检查

手板到了别急着签字，花15分钟做三件事。

第一，外观检查：在自然光下看有没有明显刀痕、划伤、色差。手板不是量产件，允许轻微痕迹，但不应影响评估效果。A级面（主要可视面）的瑕疵通常应控制在0.1mm以内。

第二，关键尺寸测量：用卡尺量图纸上标注的关键尺寸，验证是否在公差范围内。这个动作花不了几分钟，但能发现最致命的尺寸偏差。0.05mm的误差就可能导致装配失效。

第三，装配验证：如果手板由多个零件组成，立刻试装。检查装配后是否有结构设计缺陷，是加工造成的还是设计本身的问题。

发现问题拍照标注，发给手板厂。正规手板厂会免费返修或重做。

五、几个容易踩的坑

表面处理会改变尺寸：阳极氧化、喷漆会增加0.05到0.1mm的厚度。如果设计时没预留补偿间隙，处理完装配会过紧甚至装不进去。有配合要求的零件，要在图纸上标注“处理前尺寸”和“处理后尺寸”。

胶水用量要控制：ABS手板粘接时，胶水太少不牢固，太多会导致后期打磨消耗大量人工成本。粘接透明件（如亚克力）要特别注意避免开裂和气泡。

材料选择要匹配用途：有外观要求的尼龙件要谨慎，因为尼龙毛刺很难处理，十分影响外观。透明件必须用对应的透明材料制作。

提前沟通，别催单：手板加工前要和加工方充分沟通，签好加工协议单，安排好上机日期和交期。匆忙下单容易考虑不周，影响加工质量和周期。

六、一句话总结

手板打样的核心就三件事：图纸给对、工艺选对、验收查对。图纸不规范，后续全是坑；工艺选错了，要么做不出来要么浪费钱；验收不仔细，问题进了量产阶段代价就大了。花在手板阶段的每一分钟检查和沟通，都是在为后面的开模和量产省钱。
