五金手板打样注意事项

“五金手板打样”是指用真实的金属材料，通过CNC、钣金等工艺快速制作出样品。它的核心价值在于用远低于开模的成本，提前验证产品的设计、结构和功能。

核心工艺：怎么“打”？

五金手板的加工方式主要取决于零件的结构和用途：

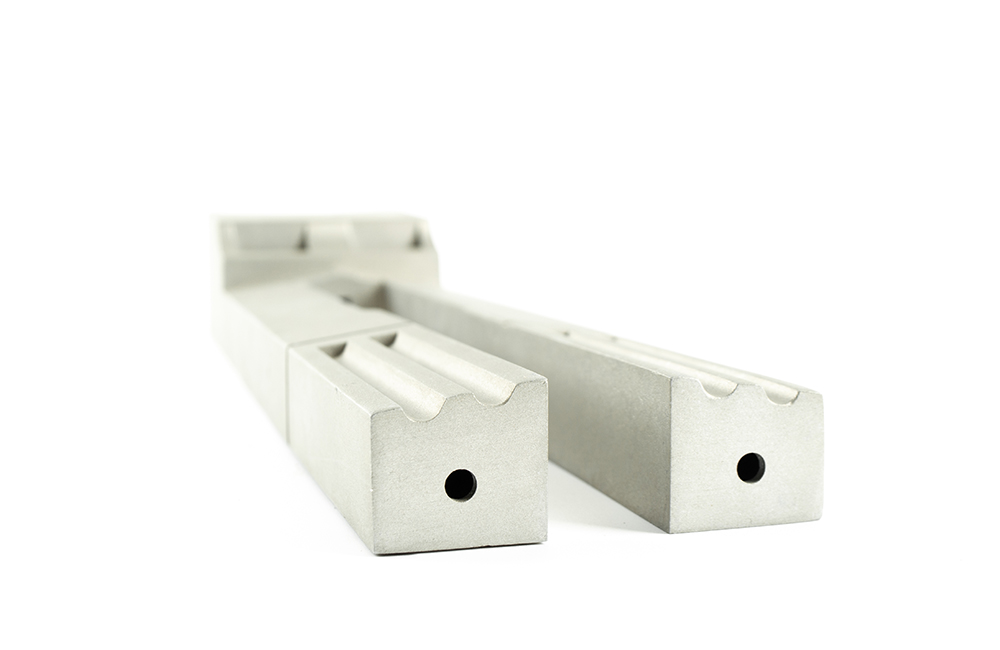

CNC加工：这是精度和材料选择最广的工艺。通过数控机床直接切削金属块来成型，精度可达±0.01mm 至 ±0.05mm，适合结构复杂、精度要求高的零件。成本相对较高，但能处理几乎所有金属材料。

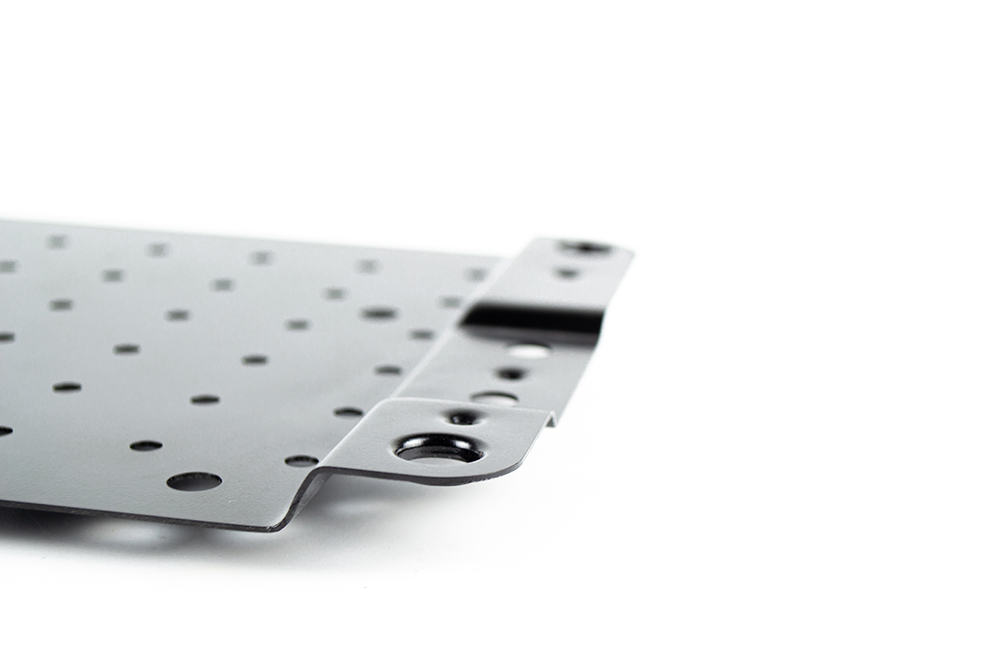

钣金加工：专门针对薄板金属件，如机箱、外壳、支架等。流程通常是激光切割下料 → 折弯成型 → 焊接 → 打磨 → 表面处理。精度约±0.1mm，但折弯和焊接会引入误差。

金属3D打印 (SLM/DED)：适合制造内部结构极其复杂、传统CNC难以加工的零件。优势是能一体成型，但设备、材料成本高昂，且打印件通常需要后续热处理。

关键材料：用什么“打”？

材料选择的核心原则是尽量与你未来量产件的材料保持一致。

铝合金 (如6061, 7075)：综合性价比之王。质轻、强度好、易加工、耐腐蚀。适用于绝大多数轻量化结构件，如外壳、散热器等。

不锈钢 (如SUS304, 316L)：强度和耐腐蚀性的标杆。外观质感出色，适用于医疗、食品设备或户外零件。但加工难度和成本高于铝合金。

冷轧钢板 (SPCC)：成本最低的基础选择。强度足够，但易生锈，适合对成本敏感的内部结构件或机箱。

铜/黄铜：导电和导热性优异，常用于电子接插件或散热部件。

标准流程：一步一步怎么做

一个标准的五金手板项目通常包含以下步骤：

明确用途：先想清楚手板是用来看外观、验结构还是测功能。

准备图纸：提供STEP (.stp) 或 IGS (.igs) 格式的3D图档，这是CNC加工的基础。同时最好附上2D工程图，清晰标注关键尺寸的公差、材料牌号和表面处理要求。

DFM分析与报价：专业的手板厂会进行可制造性分析 (DFM)，评估设计是否可加工。这通常在1-4小时内完成。

编程与备料：确认订单后，工程师开始编写CNC加工程序，同时准备金属材料。

加工制作：这是核心环节。CNC会先进行粗加工快速去除多余材料，再进行精加工以达到最终精度。

后处理：包括打磨去毛刺以及表面处理。常见的表面处理有：喷砂/拉丝：获得细腻的哑光或纹理质感。阳极氧化：主要用于铝合金，可着色并提升硬度。电镀/喷涂：用于装饰、防锈或赋予特定颜色。

质检与交付：检查关键尺寸和外观后打包发货。普通件交期3-5个工作日，加急可快至1-2天，但会产生额外费用。

避坑指南：几个关键提醒

避免直角内角：由于CNC铣刀是圆的，设计时内角应留R角（圆角），至少R1mm以上，否则刀具无法加工。

注意壁厚和孔边距：金属手板壁厚建议≥0.8mm。对于钣金件，孔边缘到折弯线的距离应≥2倍板厚，以防折弯时拉裂。

预留装配间隙：对于需要装配的零件，预留0.1-0.2mm的间隙，可以有效避免因公差累积导致的装不上问题。

警惕累积误差：对于经过多道折弯的钣金件，最终尺寸可能存在±0.2mm的累积误差。

薄板攻牙需加强：在薄板上直接攻丝强度不够，建议改用压铆螺母或自攻螺套。

总结

五金手板打样是产品从图纸走向现实的关键一步。成功的关键在于明确用途、准备规范的图纸、选择合适的工艺和材料。最稳妥的方式是，带着你的设计图与专业的手板厂沟通，让他们为你提供具体的工艺建议和报价。
