3d打印透明手板注意事项

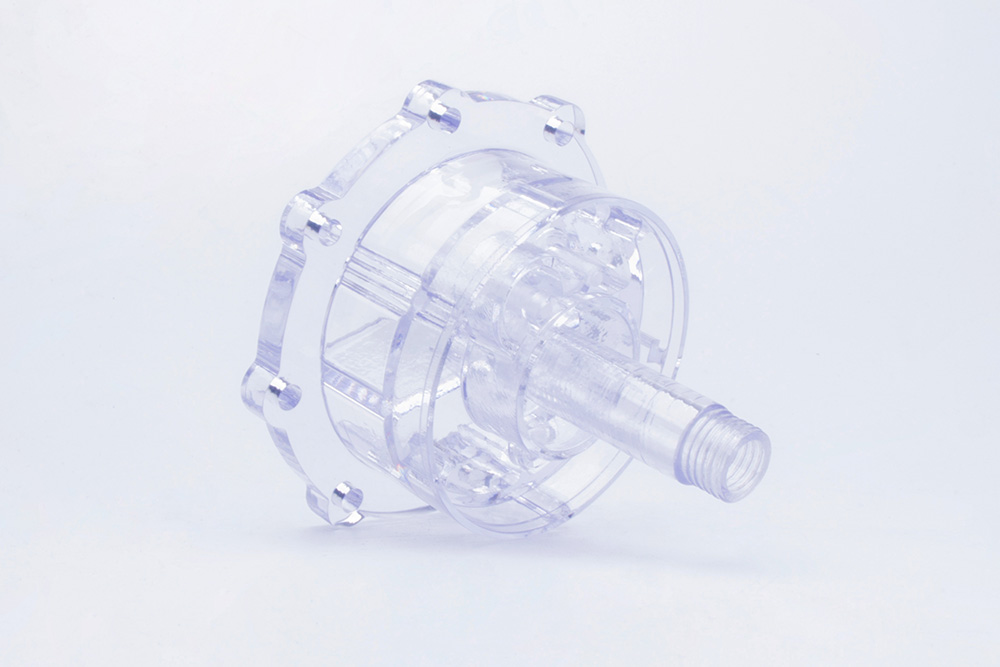

3D打印透明手板是一项需要精心设计、精准打印和精细后处理的系统工程。打印机刚拿到的零件通常只是半透明的磨砂状态，想实现理想的高透明度，以下几个核心环节需要特别留意。

第一步：选对工艺和材料

这是决定最终效果的基础。

首选工艺：光固化 (SLA/DLP)。这是目前实现高透明度效果最主流、最成熟的技术。它打印出的零件表面光滑、层纹极细，透光率可达90%以上。相比之下，FDM技术成本虽低，但层纹明显，很难达到高透明度。

核心材料：光敏透明树脂。对于绝大多数外观验证和展示用途，选择光敏透明树脂是稳妥的起点。

其他选项：追求极致透明度：可选PMMA（亚克力），透光率高达92%，但质地较脆。需要高强度和耐热性：可选透明PC，耐温可达120-150℃，但透光率稍低（约85%）。需注意，PC打印温度要求高（260-280℃）。FDM工艺的折中选择：如果只能用FDM，PETG是首选，它在透明度、韧性和打印难度上取得了较好平衡。

第二步：优化设计，为透明铺路

设计阶段的一些细节，能极大提升最终效果并降低后处理难度。

壁厚要均匀：不均匀的壁厚会导致光线折射不一致，产生视觉上的明暗条纹或变形。建议最小壁厚不小于1mm。

避免尖锐内角：采用流线型设计，避免尖锐内角，以减少内部应力集中和光散射。壁厚超过5mm的零件，内部固化应力可能导致裂纹，需要经验丰富的技师调整参数来规避。

尽量减少支撑：支撑点会留下难以消除的疤痕。设计时应尽量让零件无需支撑。如果必须有支撑，务必将其设置在非外观面或后续易于打磨的位置。

留足装配公差：透明树脂在固化过程中存在一定的收缩率。对于需要组装的零件，要为其选择合适的装配公差。

第三步：精细调整打印参数

正确的参数设置是获得高质量半透明零件的前提。

层厚要薄：建议设置在0.025mm - 0.05mm之间。层厚越薄，层纹越少，光线穿透时散射也越少。

填充率要实：必须设置为100%实心填充。内部的任何空隙都会散射光线，导致零件看起来发白、不透明。

速度要慢：打印速度建议控制在30-50mm/s。慢速打印有助于减少层间空隙，提升零件的致密性。

曝光要准：避免过度曝光，否则会导致树脂严重发黄。

特殊设置：对于树脂打印，可开启“底部曝光增强”模式，减少底部收缩变形。对于FDM打印透明线材（如PETG），应关闭冷却风扇（前5层除外），避免层间冷却过快产生缝隙和分层。

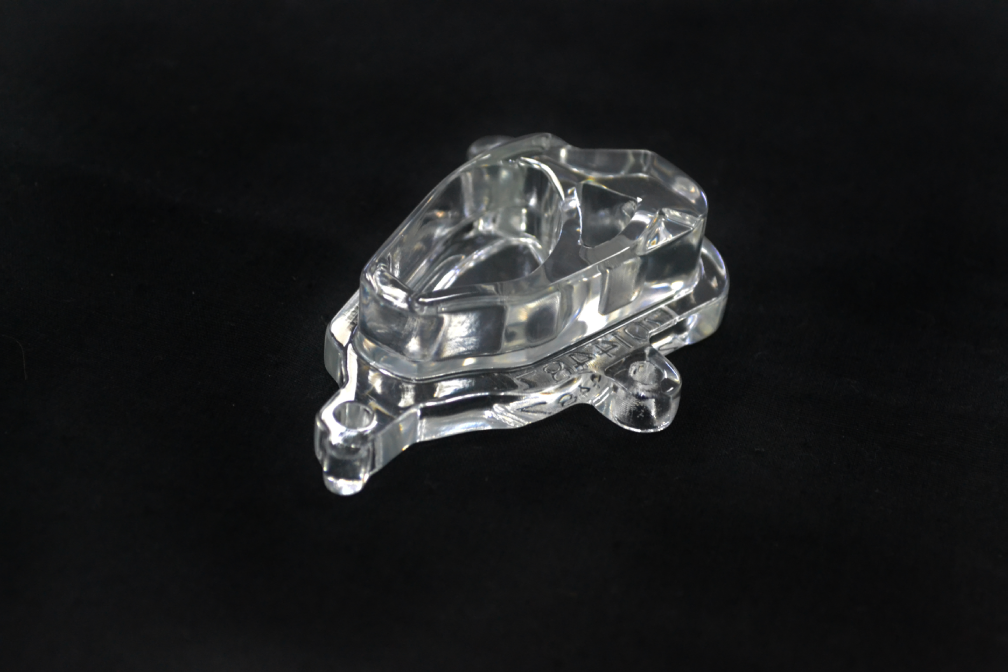

第四步：掌握后处理，实现从“半透”到“全透”的蜕变

这是决定最终透明度的关键，也是最耗时、最考验耐心的环节。

清洗：使用酒精（如异丙醇IPA）彻底清洗掉零件表面未固化的树脂。清洗不彻底会导致表面雾蒙蒙。

打磨：这是最核心的步骤。从400目左右的砂纸开始，逐级打磨到2000目甚至3000目以上。打磨时注意：遵循从粗到细的顺序，不可跳跃。建议湿磨（砂纸沾水），可以减少粉尘，效果更好。更换砂纸时，打磨方向旋转90°，以便彻底消除上一道划痕。

抛光：打磨到高目数后，使用抛光膏配合羊毛轮进行机械抛光，可以快速获得镜面效果。

喷涂透明光油/UV清漆：这是最后一步，也是“点睛之笔”。喷涂一层专用的透明聚氨酯光油或高透UV油漆，可以填充微观不平，极大提升光泽度和透明度，并为零件提供保护层。

避坑指南：常见问题与解决方案

问题：零件发黄。原因：材料本身耐候性差，或打印时曝光过度。解决：选用抗UV性能更强的进口高透材料；严格控制曝光时间；后期可喷涂含UV防护的清漆。

问题：透明度不够，呈雾面。原因：层厚太厚、填充非实心、后处理打磨不到位或清洗不彻底。解决：严格遵循上述“精细调整打印参数”和“后处理流程”。

问题：零件开裂。原因：壁厚过厚导致内部应力集中；或打磨抛光后产生的内应力未消除。解决：设计时避免壁厚超过5mm；PC和PMMA手板抛光后，可放入60-80℃烘箱中保温2小时，缓慢冷却以消除内应力。

问题：不耐高温。原因：SLA透明树脂的热变形温度通常只有53℃左右。解决：明确零件用途，如果需要在高温环境使用，应选择透明PC等耐温更高的材料。

总结

总的来说，制作3D打印透明手板可以归纳为“选对材料、精心设计、精准打印、耐心后处理”这四步。

一个清晰的流程和合理的时间规划至关重要。例如，有经验表明，为了实现完美的外观或透明效果，建议为SLA工艺及其细致的后处理预留至少3天时间。
