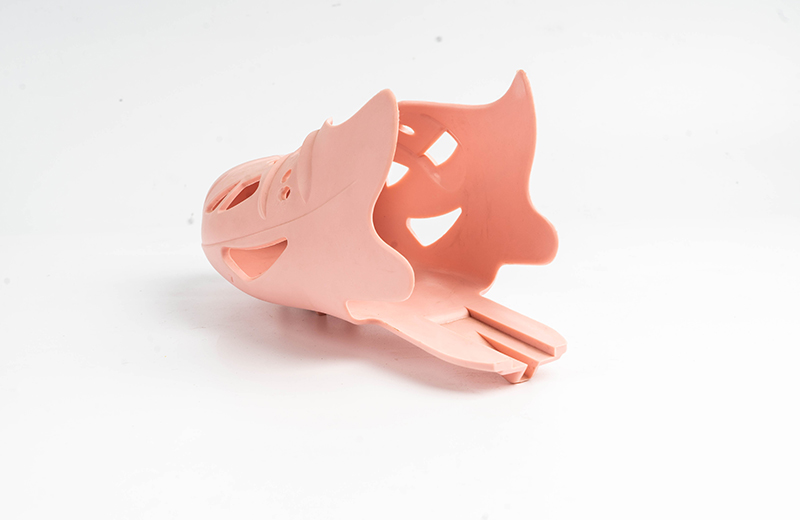

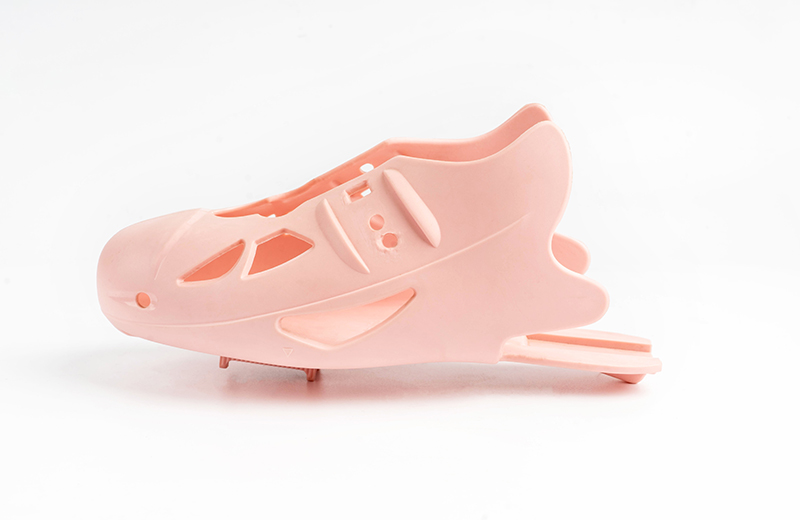

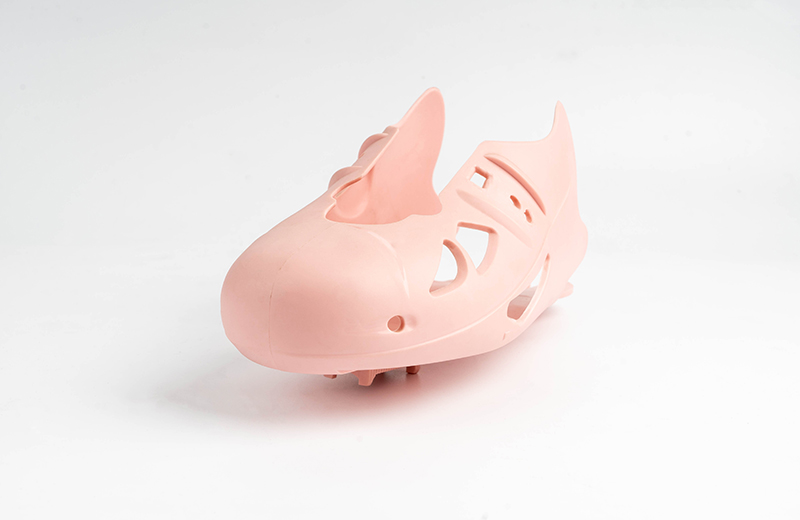

复模手板，也叫真空复模或硅胶复模，是产品开发阶段小批量制作样件的主流工艺。它的核心思路是：先做一个高精度母模，然后用液态硅胶包覆母模做成软模具，最后在真空环境下把PU树脂等材料灌进硅胶模腔，固化后脱模，就能得到和母模高度一致的复制品。一套硅胶模具通常可以稳定生产20到50件样品，非常适合10到50台的小批量需求。
复模手板的标准流程可以拆成七大步骤，每一步都直接影响成品的外观、尺寸和装配效果。
第一步：母模（原型）制作与处理。 母模的品质是整套工艺的基础，复模成品的细节完全复刻母模。技术人员先对客户3D图纸做DFM评审，优化壁厚、倒扣和密封结构；再根据精度需求选择加工方式——高精度功能样机用五轴CNC加工（精度可达±0.02mm），曲面复杂的外观件则选SLA光固化3D打印。原型成型后要逐级打磨消除刀纹和层纹，填补拼接缝隙，透明件还要抛光到镜面标准，最后喷涂专用隔离脱模剂。
第二步：硅胶调配、灌注与固化。 根据产品软硬需求选用工业复模硅胶，按配比混合基胶与固化剂，充分搅拌后送入真空机脱泡，消除搅拌产生的气泡。脱泡后的硅胶缓慢注入模框，完全包裹原型，再进行二次真空脱泡填满细微纹路和内腔死角。小型模具常温静置8到16小时固化，大件模具送入40°C恒温烤箱加速固化，全程禁止挪动模框，防止原型偏移造成型腔变形。
第三步：沿分模线开模，清理型腔。 硅胶完全固化后拆除模框，沿预先标记的锯齿形分模线切开模具，锯齿切口便于后续合模精准对位，切割位置要避开产品外观面。缓慢分离两半硅胶模，完整取出母模原型，清理型腔内部的碎屑和粉尘，细致修整分型面和浇口位置，疏通排气通道，排气槽深度控制在0.1到0.2mm，保证树脂填充时空气顺畅排出。
第四步：真空浇注与固化。 依据产品测试需求选用对应物性的PU树脂，可仿真ABS、PC、软胶、透明材质等。混合树脂AB组分后再次真空脱泡，将合模固定后的硅胶模具放入真空浇注机，密闭抽真空后注入树脂，负压环境杜绝内部气泡。浇注完成后转移模具至恒温烘箱，60到80°C烘烤2到3小时让树脂充分固化，大件壳体需延长固化时间，避免成品发软或收缩变形。
第五步：脱模与粗修。 树脂完全硬化后拆开硅胶模具，小心取出成型件，裁剪多余浇口料柄，用细砂纸和锉刀打磨分型线和边角披锋。薄壁卡扣和透明外观件要轻修处理，避免打磨过度造成缺料或发白；轻微缩水、缺料缺陷及时补胶修补。
第六步：表面工艺与检测。 粗修完成后按需做表面处理——哑光或亮光喷漆、橡胶软漆、丝印LOGO、镭雕标识，透明件二次抛光提升透光质感。完工后用卡尺、二次元检测仪校验关键装配尺寸，管控0.2%到0.5%的正常收缩偏差，人工筛查划痕、色差、气泡等外观不良。
第七步：装配与交付。 检验合格后按装配图纸组装整机，测试卡扣开合和装配间隙，排查干涉和卡顿问题。成品独立包裹，同步交付尺寸检测报告。
复模手板的材料选择相当灵活，核心是可浇注的PU聚氨酯体系，通过调整配方可以模拟多种量产塑料的性能：
类ABS：综合韧性好，尺寸稳定性高，喷涂适配性好，适合做外壳、支架和装配件。
类PC：高抗冲击性、高耐温性，有透明可选，适合做结构件和透明外观件。
类PP：韧性好、耐弯折，适合做卡扣和铰链结构。
软胶/类橡胶：硬度从邵氏A 20度到90度可调，适合做密封件、按键、软胶手柄。
透明PU：可做到高透光率，模拟亚克力或PC透明件。
特殊性能料：耐高温、阻燃、玻纤增强等改性PU也有供应。
成本极低。一套硅胶模具成本只有钢模的十分之一甚至更低，无需投入动辄数万到数十万的注塑钢模，整体成本较传统开模下降 70% 以上。
周期极短。从母模制作到交付几十件成品，整个流程通常只需3到7天，而开一套注塑钢模往往需要15到30天。对于赶展会、赶客户送样、赶市场测试窗口的场景，这个时间差可能就是能不能拿到订单的区别。
改款灵活。如果市场反馈需要微调外观或结构，只需修改母模或重新做一套硅胶模，成本和时间都很低。相比之下，注塑钢模一旦开出来，改模费用高、周期长、风险大。
细节还原度高。硅胶模具能精准复刻母模的结构细节、纹理甚至文字凹凸，表面质感接近量产水平，适合外观展示和装配验证。
精度有天花板。复模件的复制精度约为 ±0.1 到 0.3mm，明显低于CNC加工的±0.02mm。如果零件有精密配合孔、螺纹或严格公差要求的装配位，复模可能无法满足，需要后续机加工修整。
模具寿命有限。一套硅胶模具一般使用 20 到 30 次后就开始老化变形，细节逐渐模糊，不适合上百件的大批量需求。如果需求量超过50件，需要评估是否值得直接开钢模。
材料强度略逊。复模用的PU树脂虽然能模拟ABS、PC等塑料的手感和外观，但机械强度、耐温性和长期老化性能通常略低于真正的注塑件，不适合做最终量产产品的结构验证或长期负载测试。
存在缩水率。PU树脂固化过程中会有0.2%到0.5%的收缩，大件或厚壁件更明显，设计时需要预留补偿量。
颜色一致性难保证。非黑色产品的颜色批次一致性较难控制，表面光泽度通常也不如注塑件，往往需要后期喷油来弥补。
气泡是最大敌人。从硅胶调配到树脂浇注，每一步都要严格真空脱泡。如果气泡率控制不好，成品表面会出现针孔、凹坑，内部可能出现空洞，直接影响外观和强度。
这三种工艺不是竞争关系，而是互补关系，在手板制作的不同阶段各有定位。
CNC加工精度最高（±0.02mm），材料是真正的塑料块料，强度和耐温性就是量产级，适合做高精度功能验证件和母模。但复杂内腔和深孔加工困难，成本随复杂度上升。
3D打印（SLA/SLS/FDM）最适合复杂曲面、镂空结构和快速单件验证，周期最短（24-48小时），但表面有层纹或颗粒感，材料性能和量产塑料有差距，通常需要后处理才能作为复模母模。
复模（真空复模）的定位是"小批量克隆"——在母模（由CNC或3D打印制作）确认无误后，快速复制出几十件接近量产质感的样件，用于展会、送样、市场测试。它填补了"单件手板"和"开模量产"之间的空白地带。
注塑成型则是真正的量产工艺，模具成本高、周期长，但单件成本极低，适合成百上千件以上的大规模生产。
复模手板在以下场景中几乎是首选方案：
展会样机：新品发布前需要10到30台外观完整、质感接近量产的展示机，复模是最快最省的方式。
客户送样/经销商铺货：小批量送给核心客户或渠道试销，验证市场反应后再决定是否开模量产。
医疗临床测试：医疗器械需要做几十套外壳进行灭菌测试和临床试用，复模周期短且可做医用级材料。
汽车内饰/外饰样件：汽车开发周期中需要多种材质样件做装配验证和评审。
消费电子结构验证：手机、耳机、机器人等产品的外壳和支架，在模具冻结前做小批量试装。
文创潮玩/艺术品：复杂曲面的手办、雕塑、纪念品，利用复模低成本复制小批量。
