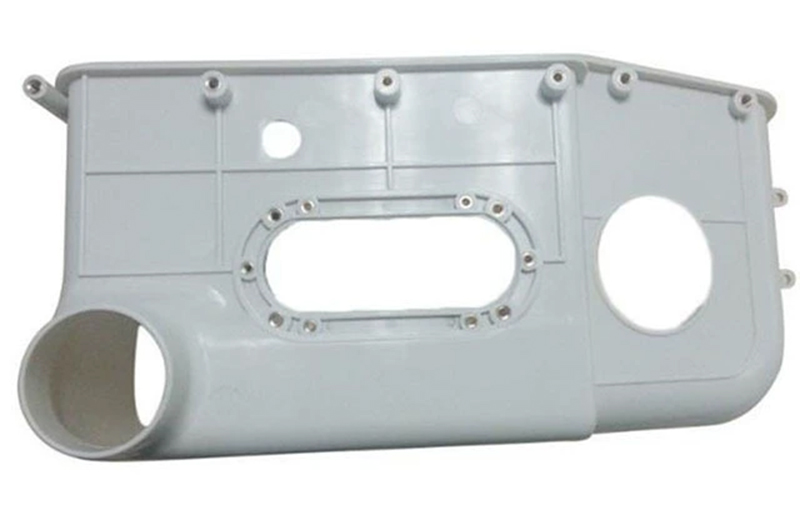

手板的加工方式有哪些

手板的加工方式主要围绕CNC加工、3D打印、硅胶复模、钣金加工四大核心工艺展开，不同工艺对应不同的验证需求、材料特性和批量规模。

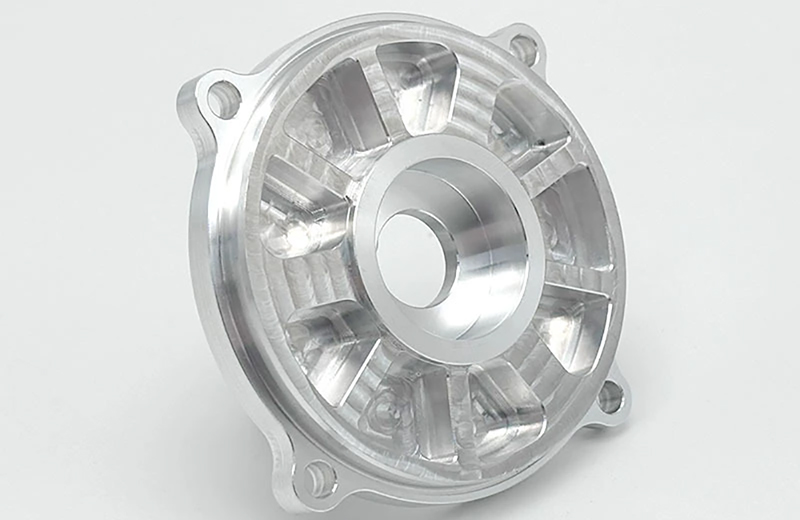

CNC加工（数控加工）

这是目前手板行业应用最成熟、覆盖面最广的工艺，属于典型的减材制造。 它的核心原理是通过数控机床对整块塑料或金属板材进行切削雕刻成型，先将3D图纸转化为机床可识别的G代码，再经过装夹固定、粗加工、精加工等步骤完成零件成型。

CNC加工的最大优势在于精度极高，常规精度可达±0.05mm，精密加工甚至能达到±0.01mm，表面质量也非常出色，精加工后的粗糙度可媲美量产件。 更重要的是，它可以直接使用与量产完全相同的真实材料，如ABS、PC、POM、PMMA、铝合金、不锈钢、铜、钛合金等，因此做出的手板力学性能数据最真实，非常适合结构验证、装配测试和功能测试。 不过，CNC加工对于复杂的中空结构、内部流道或镂空晶格等结构加工难度较大，成本也相对较高，一般交期在1到3天，复杂件可能需要5到10天。

3D打印（增材制造）

3D打印作为增材制造的代表，是CNC加工的重要补充。它通过逐层堆积材料成型，无需编程和装夹，简单件当天或次日即可交付。

根据技术路线不同，SLA光固化精度可达±0.1mm，表面细腻光滑，适合高精度外观件和细节丰富的复杂曲面；SLS选择性激光烧结采用尼龙材料，强度较好，适合功能测试件和需要一定韧性的结构件；FDM熔融沉积成本低，适合大尺寸概念验证和内部结构测试；金属3D打印则直接打印金属零件，用于航空航天、医疗等高端领域。

3D打印最大的优势在于复杂结构一体成型，镂空、异形、渐变、内部流道等CNC难以加工的结构都能轻松实现，且材料利用率接近100%。不过，它的成型强度略低于CNC实材，不太适合长期功能性测试或高强度使用，材料选择也相对有限。

硅胶复模（真空灌注）

这是小批量复制工艺，适合设计定型后需要十几件甚至几十件做市场测试的场景。 它的流程是先用CNC或3D打印做一个原型母模，再翻制硅胶软模，在真空状态下注入PU树脂固化脱模。

这种工艺单件成本极低，几十件以内的小批量生产单件可低至几百元，而且PU材料可以模拟ABS、PC、PP、软胶等多种塑料的性能。 但硅胶模具寿命较短，通常只有10到20次，保存期约30天，且存在一定缩水率，精度略低于CNC（公差约0.1-0.2mm），整体交期约1周。

钣金加工

这是专门针对薄壁金属件的手板工艺，流程包括激光切割落料、数控折弯、焊接或铆接组装。 激光切割通过高能激光束精准切割板材，切口平整、精度高；折弯利用折弯机将平板转化为立体结构；焊接则用于拼接复杂结构。

钣金加工效率高，可折弯、焊接，非常适合验证机箱、外壳、支架等金属薄壁结构件的装配和结构强度，成本远低于开钢模，特别适合小批量、多品种的产品研发阶段。

其他辅助工艺

除了上述四大主流工艺，还有一些辅助性的加工方式。手工泥雕用硬油泥人工雕刻，适合产品开发初期的外观概念模型，依赖雕刻师技艺，成本高且精度难控制，目前已较少使用。 蚀刻（化学腐蚀）适合超薄金属件如0.05mm电子弹片、精密垫片，精度高但边缘略粗糙。激光切割则适合二维或简单三维结构的快速打样。

工艺选择建议

在实际项目中，这几种工艺往往不是互相替代的关系，而是根据开发阶段组合使用。概念验证期用3D打印快速迭代，结构冻结后用CNC手板做装配干涉检测，量产前用硅胶复模进行小批量功能测试，这样既能保证验证质量，又能有效控制开发成本和周期。
