高强度3d打印简介

高强度3D打印是一个涵盖材料、工艺、参数优化和后处理的系统工程，核心目标是通过增材制造技术获得接近甚至超越传统制造工艺的力学性能。

从材料维度来看，高强度3D打印主要依赖四大类材料体系。高性能工程塑料是基础，其中PEEK（聚醚醚酮）拉伸强度达90-100MPa，可在260℃高温下长期保持力学性能，已通过航空适航认证并应用于飞机支架与人工关节；ULTEM（PEI）侧重阻燃与尺寸稳定性，长期使用温度170℃，符合航空适航认证；尼龙（PA）具备高抗冲击性、耐磨性及低摩擦系数，SLS工艺打印的PA12尼龙拉伸强度可达45-50MPa，各向同性，力学性能接近注塑件。碳纤维增强复合材料是提升强度的重要手段，碳纤维增强尼龙（PA-CF）较普通热塑性塑料抗拉强度提升40%以上，实测数据显示碳纤维增强尼龙齿轮抗弯强度达125MPa，尺寸收缩率稳定在0.3%以内。金属材料方面，钛合金Ti-6Al-4V经SLM工艺成型后屈服强度达880MPa以上，疲劳寿命超10⁷次循环；中国科学院金属研究所研发的NAMP新工艺将钛合金拉-拉疲劳强度从475MPa提升至978MPa，刷新世界纪录。新型3D打印铝合金强度为传统铸造铝合金的5倍，在400℃高温下仍保持稳定。增强型树脂方面，嘉立创材料2026年推出的国产化9000HE高强度光敏树脂，通过优化分子链结构平衡了刚性与韧性，解决了传统光固化耗材"只能看、不能用"的行业难题。

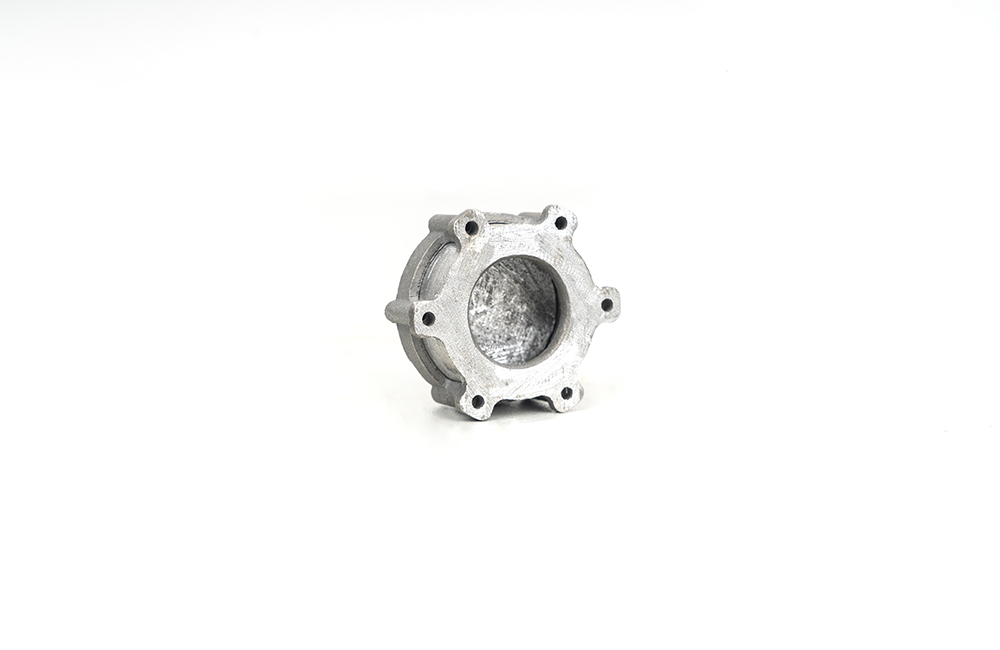

从工艺维度来看，不同成型技术对强度的影响差异显著。SLS选择性激光烧结利用未烧结粉末自然支撑，可实现复杂内部结构一体成型，成型件各向同性，力学性能接近注塑件，无需支撑的特性使其特别适合打印镂空、内流道等复杂结构。SLM金属3D打印使用高功率光纤激光将金属粉末完全熔化并逐层堆积，打印出的金属零件致密度可达99.9%以上，力学性能接近锻件水平。FDM熔融沉积成型虽然层间结合力相对较弱，但通过合理设计打印方向、提高填充率和外壳厚度，也能获得满足功能测试需求的强度。SLA光固化打印精度最高，表面粗糙度Ra1-5μm，配合高强度光敏树脂可用于精密零件和快速模具制造。

从参数优化维度来看，打印方向是决定强度的关键因素。由于3D打印是逐层堆积成型，层与层之间的粘合强度远低于层内分子结合力，因此零件在与构建平台平行的平面（X/Y轴）上强度更高。建议受力方向与耗材挤出平面呈90度夹角，即垂直于打印层，以避免沿层纹劈裂；复杂受力模型可采用45度倾斜打印以分散应力、增强层间粘合。填充设置方面，功能性零件建议填充率40%-70%，承重结构件建议80%-100%；填充图案上，蜂窝状强度重量比高，适合填充率低于50%的情况，直线/矩形填充适合填充率高于50%的场景。外壳厚度同样重要，FDM打印承受重型持续负载的部件，建议外壳厚度为喷嘴直径的3-4倍。对于碳纤维复合材料如PET-CF、PPA-CF等，推荐墙层数不大于6层，稀疏填充图案选择螺旋体，过高的填充密度和墙层数会增大翘边风险。

从后处理维度来看，合理的后处理工艺可以显著提升打印件强度。退火是最常用的方法，通过加热后缓慢冷却消除内部应力、提升硬度和耐温性，适合退火的聚合物包括PLA、PET、PA12及碳纤维尼龙，其中碳纤维尼龙退火需精确控温，阶梯式升温至80℃保温6小时后缓慢降温。电镀可以在塑料件表面形成金属涂层，使塑料件获得接近金属的机械性能，电镀前需用石墨打底形成导电表面。树脂涂层如环氧树脂或聚酯树脂涂层可提高部件耐用性和硬度。光固化打印件进行二次固化可以改善应变模数、强度和稳定性，使模型表面更坚硬。

从前沿技术来看，高强度3D打印正在向多个方向突破。澳大利亚RMIT大学2026年9月最新研发的钛合金双点阵结构，经压缩测试显示强度比铸造镁合金WE54高50%，且能有效分散应力集中，适用于医疗植入物和航空航天部件。瑞士洛桑联邦理工学院研发的水凝胶"生长"金属技术，先通过光固化打印水凝胶骨架，再浸泡在含金属离子的溶液中让金属纳米粒子"长"在骨架上，最后煅烧获得高密度金属零件，强度是传统方法的20倍。韩国科学技术研究院与多伦多大学合作利用机器学习优化几何设计并3D打印碳纳米晶格，强度约为钛材料的5倍，实现最高强度重量比。中国科学院兰州化学物理研究所2026年9月最新研发的光固化聚氨酯弹性体，通过"化学交联网络—动态超分子网络"协同增强策略，拉伸强度达26.84MPa，韧性达38.60MJ·m⁻³，实现了强度、韧性及耐磨性能的协同提升。

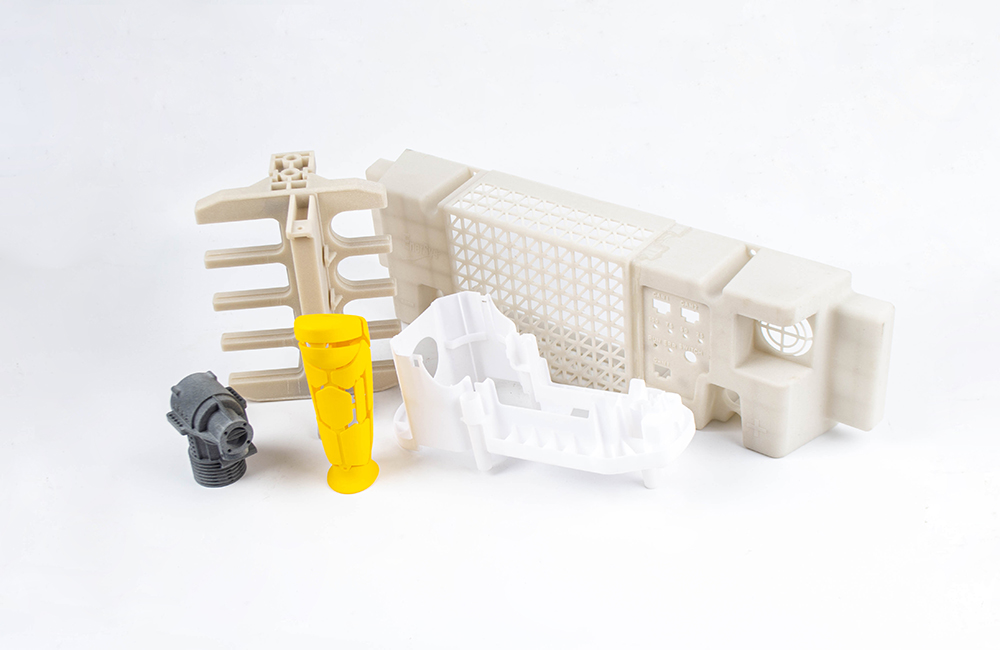

从手板制作的角度来看，高强度3D打印的工艺选择需要根据具体应用场景来定。如果是做结构验证和功能测试，SLS尼龙打印是性价比最高的选择，强度高、各向同性、无需支撑，复杂结构也能一体成型。如果是做高温环境下的功能测试，PEEK或ULTEM材料配合FDM工艺可以满足需求，但需要工业级设备。如果是做金属功能件验证，SLM金属打印可以获得接近锻件的性能，但成本较高。如果是做精密外观件配合一定强度要求，SLA高强度光敏树脂是不错的选择。
