手板塑料外壳加工注意事项

手板塑料外壳加工是一个系统工程，从设计到交付，每个环节都有不少“坑”需要避开。

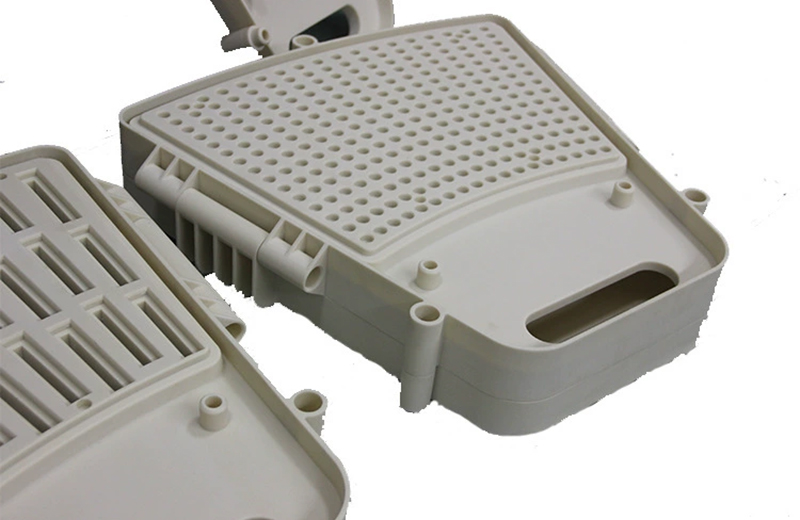

一、设计阶段：源头决定成败

壁厚控制
塑胶件的壁厚是设计的第一道门槛。壁厚不足1.0mm的塑胶件，CNC加工变形率超过60%，大面积平板每50mm²就多一份翘曲风险。 理想壁厚建议控制在2-4mm之间，过厚容易产生气泡和缩水，过薄则加工时容易震刀、断裂。 同时要避免壁厚突变，突变处会产生应力集中，加工后容易开裂或变形。

拔模斜度
如果后续有注塑量产计划，设计时就要预留拔模斜度。外表面取0.5°-1°，内表面取1°-3°，深腔或加强筋部位取上限。 虽然CNC和3D打印本身不需要拔模，但提前考虑拔模可以大幅降低后续开模时的修模成本。

内腔圆角
CNC加工是刀具切削逻辑，图纸上的直角在机床上是无法直接加工出来的。所有内腔转角必须用R角过渡，常规腔体最小R0.5，优先R0.8；腔体深度超过15mm时统一R1.0以上。 转角越小，所需刀具直径越小、悬伸越长，加工时震颤严重，必然出现内壁刀纹、转角崩边甚至断刀。

加强筋与过刀空间
内腔加强筋之间的过刀间距必须≥1.5mm，空间不足时刀具无法直切，需要分层多次铣削，工时翻倍。筋高超过8mm时，筋厚不得低于1.0mm，高薄筋加工时极易震颤、断筋。

螺纹孔设计
有效螺纹咬合圈数必须≥3圈，受力大或频繁拆装的孔位建议预埋钢丝螺套，彻底解决塑料螺纹易滑牙的问题。盲孔底部实体厚度≥0.4mm，否则攻丝时丝锥挤压材料会导致外表面凸起鼓包，破坏外观平整度。

公差预留
关键配合尺寸必须在图纸上明确标注公差，非关键特征可以放宽。过盈配合要预留0.05-0.1mm的补偿空间，卡扣、插槽等插拔结构建议预留0.2-0.4mm间隙。

二、工艺选型：按需匹配

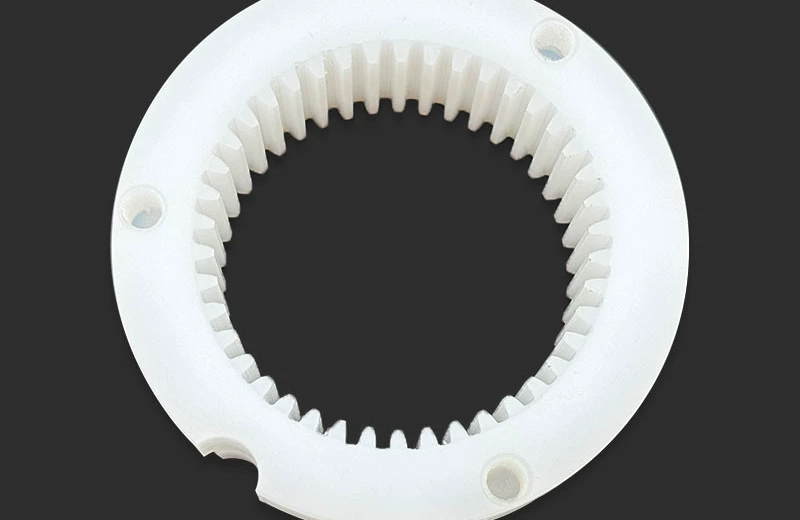

CNC加工
精度最高（±0.05mm），材料性能最接近量产件，适合结构验证、装配测试和功能测试。 可以选用ABS、PC、PMMA、POM、尼龙等工程塑料，材料强度和耐热性都能满足实际测试需求。 缺点是成本较高，复杂曲面和内部倒扣需要拆件拼接，加工工时较长。

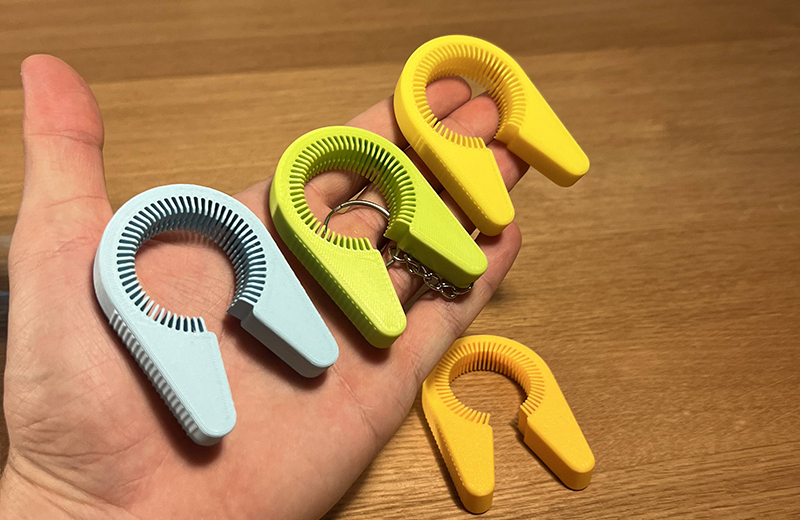

3D打印
成本低、速度快，适合设计不成熟阶段的快速外观验证。 SLA光固化层厚可做到0.02-0.05mm，表面光滑几乎无层纹，适合精细外观件；FDM适合功能验证但表面层纹明显，细节还原度不足50%。 需要注意的是，3D打印材料的性能无法与工程塑料完全等同，强度低、韧性差，不适合运动结构和受力测试。

硅胶复模
适合10-100件小批量生产，单件成本比CNC低40%左右。 材料可模拟ABS、PC、PP等多种塑料性能，但尺寸精度低于CNC和3D打印，仅能保证基本装配和外观效果。 模具寿命仅15-25次，保存期约30天，需配合紧凑的项目排期。

三、加工过程：精度管控

基准先行
对于大尺寸外壳（如机器人外壳、储能柜体等），必须先加工关键基准孔和定位面，再以基准面统一找正加工其他特征，避免所有面自由加工后无法统一，导致装配时基准面不平、合缝不均。

应力控制
塑料材料（尤其是PC和ABS）在加工过程中会产生切削热和残余应力。粗加工后应留出时间让应力自然释放，再进行精加工，否则冷却后工件会变形。薄壁结构要控制切削参数，防止震刀造成壁厚不均。

拆件拼接
当外壳尺寸超过设备行程时，需要分块加工后粘接拼接。拆分位置应避开受力区域和外观A面，优先安排在折边、台阶或隐蔽处。拼接时必须设计定位孔和止口，保证拼接后的平面度和同轴度，粘接完成后需静置固化再打磨。

刀具与参数
不同塑料的加工特性差异很大。ABS流动性好但韧性一般，PC韧性强但易产生内应力，POM无法用胶水粘结只能整体加工。需根据材料特性选择合适的刀具和切削参数，避免材料过热分解或表面质量差。

四、后处理与表面处理

打磨抛光
遵循从粗到细的原则，砂纸目数依次递增（如400目→800目→1500目）。透明材料（如PMMA、PC）打磨时需特别注意，尖锐内角是应力集中的主要来源，打磨过度容易引发裂纹。

喷漆涂装
喷漆前必须彻底清洁表面油污和脱模剂，否则漆面附着力差，酒精一擦就起皮脱落。底漆要薄喷多层，总漆面厚度控制在20-30微米，喷厚了表面会发白起皮。最后罩一层耐溶剂的双组分清漆，漆膜总厚度超过50微米，才能保证耐酒精和消毒液的腐蚀。

装配验证
手板完成后必须进行实际装配测试，检查按键行程、接口插拔、散热风道等功能是否满足设计要求。复杂结构建议提供装配指导图文或视频，方便后续批量复制。
