3d打印茶杯过程

3D打印茶杯的过程可以分为建模、切片、打印和后处理四个环节，但能否直接盛装饮品，取决于材料、工艺和后处理是否满足食品接触安全要求。

建模阶段先用CAD或三维软件画出杯体。常用做法是绘制杯子截面轮廓，再通过旋转、拉伸生成实体，然后用抽壳命令形成中空结构，壁厚一般控制在2mm左右，杯口和手柄连接处需要加圆角，避免应力集中和清洁死角。如果杯口、手柄或内壁有悬空结构，建模时还要考虑支撑位置和拆模方向。

切片阶段把STL或OBJ文件导入切片软件，设置层高、壁厚、填充和支撑。杯体表面要细腻，层高通常取0.1～0.2mm；杯壁建议增加周长数，填充可适当提高，避免渗漏和强度不足。杯口、手柄根部、内壁悬空位置通常需要支撑，支撑接触面尽量避开杯口边缘，否则拆支撑后容易留下毛刺。

打印阶段按材料选择工艺。FDM工艺常用PLA、PETG、ASA等材料，PLA打印温度约190～220℃，容易成型但耐热性较差，超过60℃左右就可能变形，不适合盛热水。PETG耐水性和韧性更好，但FDM层纹会形成微孔，容易藏污纳垢，直接做饮水杯并不理想。ASA表面可通过后处理做得较光滑，外观接近瓷器质感，但同样不适合直接接触高温饮品。SLA光固化树脂精度高、表面细腻，适合做外观杯或展示杯，但普通树脂不可接触食品，必须使用通过食品接触认证的树脂，并充分清洗、二次固化和表面密封。金属3D打印可制作钛杯、不锈钢杯，表面经打磨、抛光或喷砂后质感较好，钛材导热率较低，手感相对温和。

后处理决定杯子能否实际使用。FDM件需要拆除支撑、打磨层纹，必要时进行蒸汽平滑或涂层密封；SLA件需要用酒精或专用清洗剂去除残留树脂，再进行UV二次固化；若用于食品接触，内壁通常还需涂覆食品级环氧树脂或聚氨酯密封层，封闭层间孔隙，减少细菌滋生和物质迁移风险。

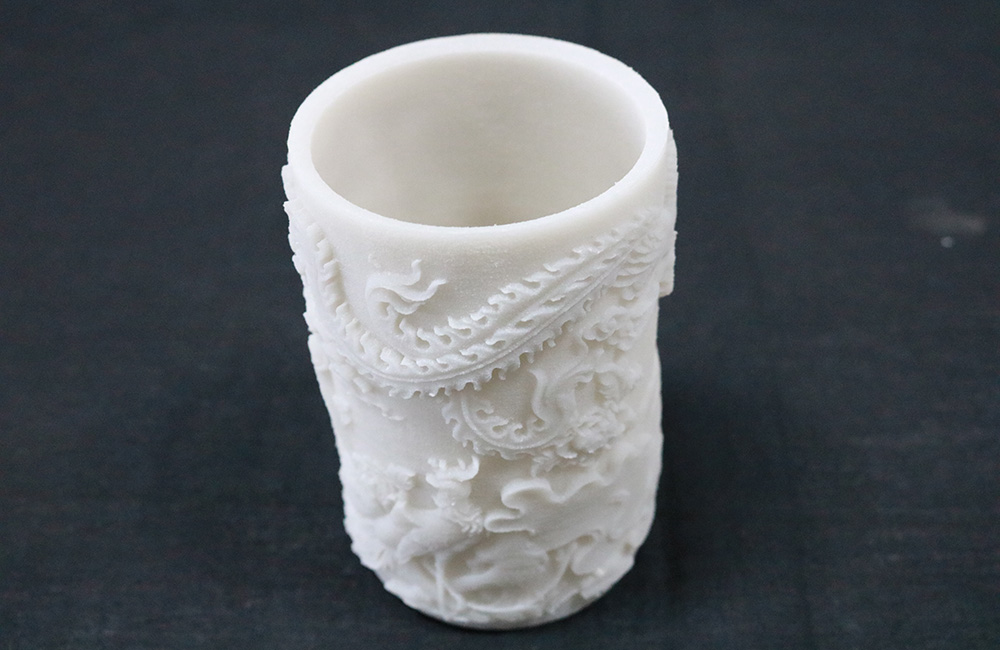

如果只用于外观展示或手板验证，PLA、树脂、ASA都可以，重点是把表面做平整、把手柄和杯口处理好。如果希望真正用来喝水，更稳妥的方案是用3D打印做母模，再通过硅胶翻模、陶瓷注浆、施釉和高温烧制得到陶瓷杯，或者采用通过食品接触认证的金属3D打印件并做抛光处理。普通桌面3D打印杯不建议直接盛装热饮，也不宜放入洗碗机清洗。
